Manipulatoren
Demmeler ERGONOMIX
Manipulatoren
Allgemeine Beschreibung:
Eine gute ergonomische Arbeitsplatzgestaltung schafft eine effizientere und fehlerfreiere Arbeitsausführung und schützt das Personal vor gesundheitlichen Schäden, auch bei langfristiger Tätigkeit.
Die Manipulatoren „Demmeler Ergonomix“ und „Demmeler Robotix“ bieten einen präventiven Arbeitsschutz, mehr Sicherheit am Arbeitsplatz, höhere Wirtschaftlichkeit und dadurch verbesserte Qualität in der Produktion.

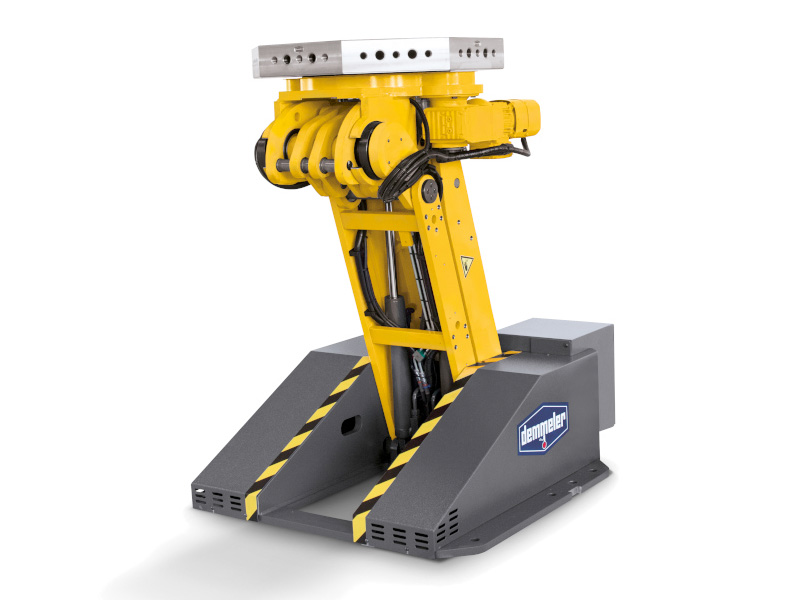

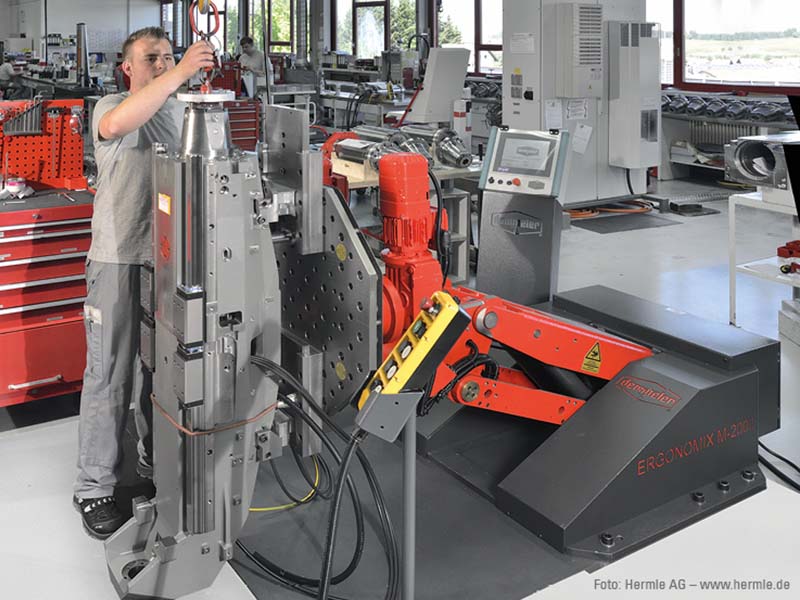

Der Dreh-, Hub-, Kipptisch ERGONOMIX aus dem Hause Demmeler bietet ein Höchstmaß an Qualität, Arbeitssicherheit und Ergonomie. Mit Hilfe dieses Manipulators lassen sich schnell und präzise Bauteile mit unterschiedlichsten Geometrien in die jeweils optimale Lage zum Schweißen und/oder montieren bringen.

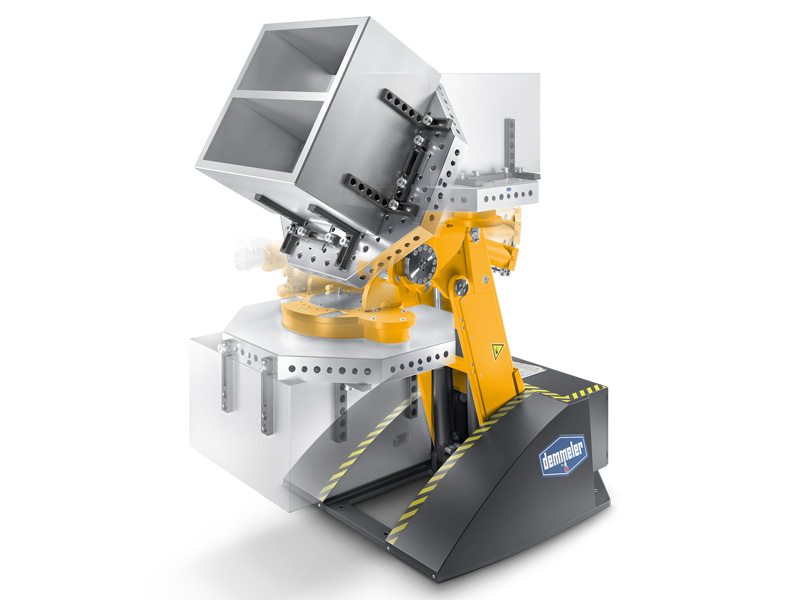

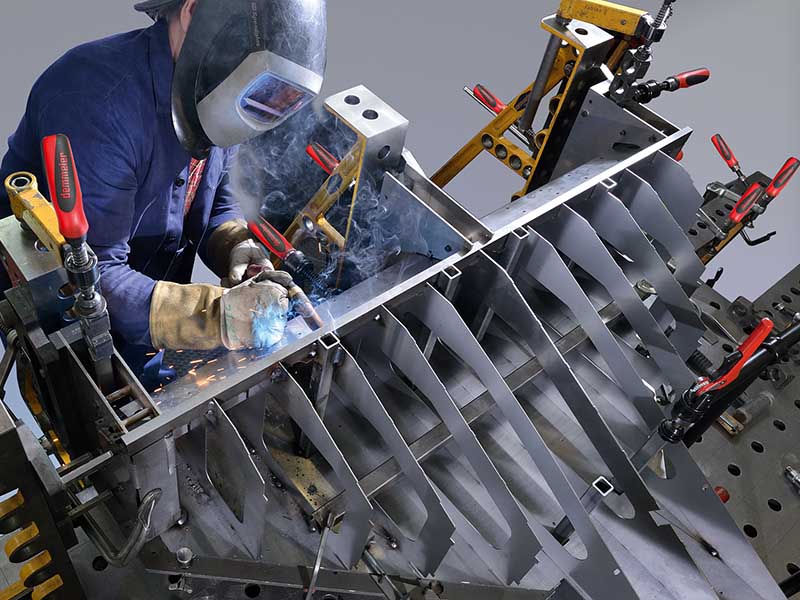

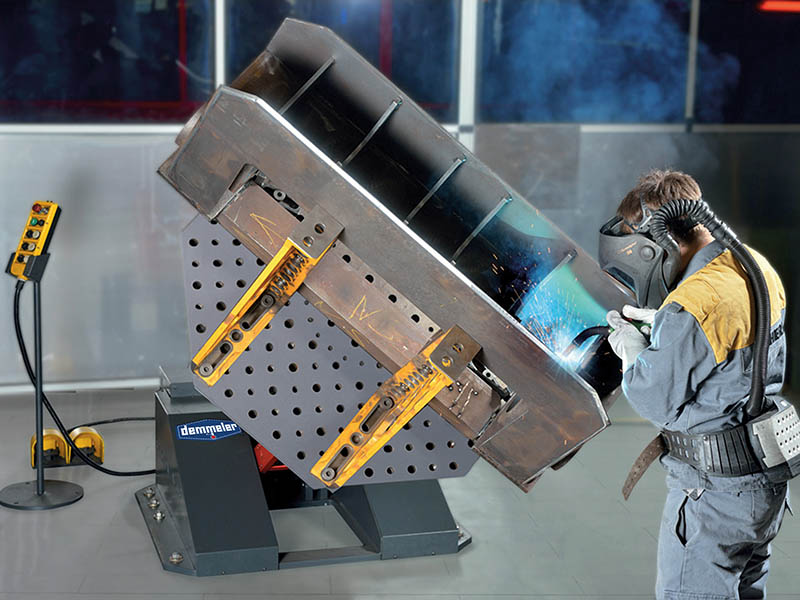

Durch die ausgeklügelte Anordnung der kompletten Mechanik ist es den Entwicklern von Demmeler gelungen einen unschlagbaren großen Arbeitsraum mit gleichzeitig kleiner Stellfläche zu verbinden. Ein besonderes Merkmal ist der große Schwenkbereich von bis zu 180°. Der Ergonomix M gibt es mit einer maximalen Zuladung von 2, 3, 4 und 8 Tonnen.

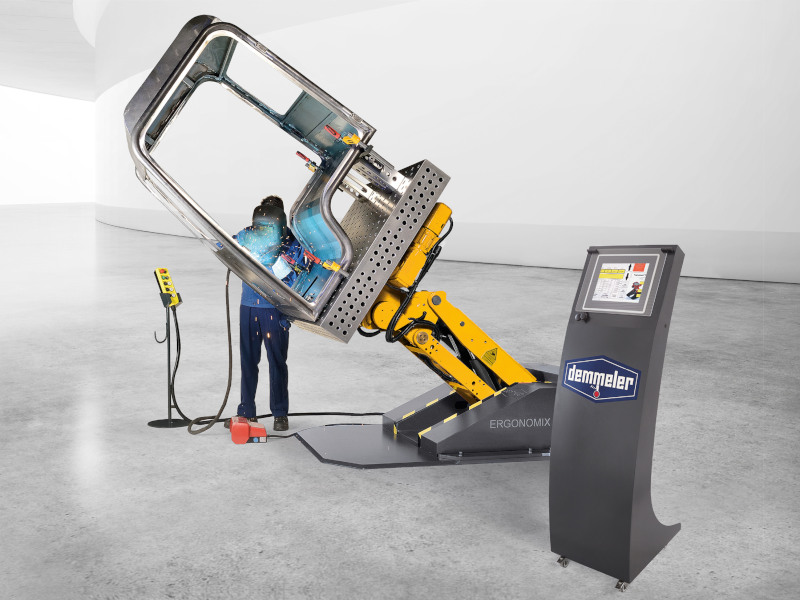

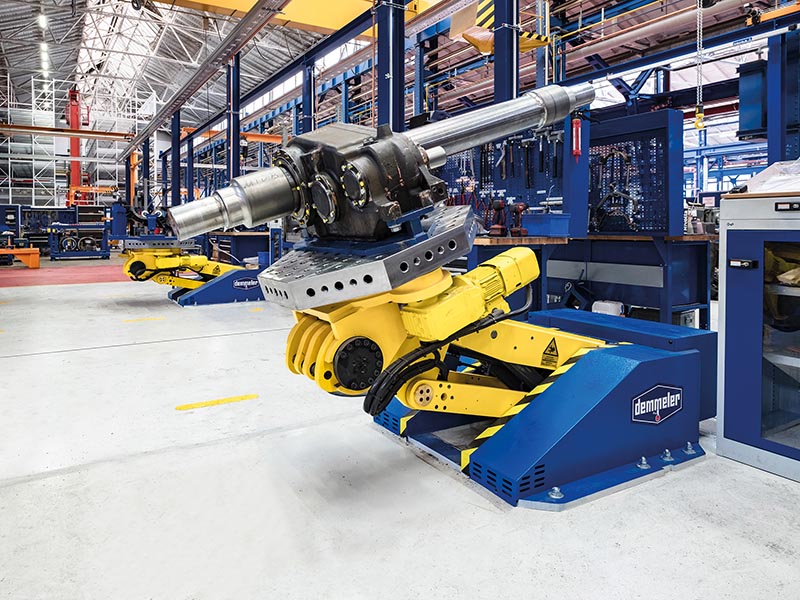

Mit unserer eigens für unsere Manipulatoren entwickelten Teachsteuerung können Sie Positionen manuell anfahren oder nummerisch in das Programm einfügen und so mittels Tastendruck die Position abspeichern. Somit erhalten Sie einen gleichbleibenden Bewegungsablauf von Position zu Position. Dabei ist es möglich bis zu 100 unterschiedliche Werkstückprogramme in der Steuerung abzuspeichern und bei Bedarf aufzurufen.
Gerne stehen wir Ihnen beratend bei der Wahl nach dem richtigen Manipulator zur Seite.
Technische Daten:
| M2000 / V1250 | M2000 / V2500 | M3000 | M4000 | M8000 | |
| Traglast (o. Tischplatte) | 2.000 kg | 2.000 kg | 3.000 kg | 4.000 kg | 8.000 kg |
| D=max. Störkreis bei 180° (o. Tischplatte) bei Höhe | 1.000 mm bei 650 mm | 1.000 mm bei 650 mm | 1.000 mm bei 650 mm | 1.500 mm bei 520 mm | 2.000 mm bei 600 mm |
| Max. Drehzahl | 2 min-1 | 2 min-1 | 2 min-1 | 2 min-1 | 1,5 min-1 |
| Min. Drehzahl | 0,75 min-1 | 0,2 min-1 | 0,2 min-1 | 0,2 min-1 | 0,2 min-1 |
| Drehmoment | 1.250 Nm | 2.500 Nm | 3.500 Nm | 5.000 Nm | 10.000 Nm |
| Kippwinkel | 180° | 180° | 180° | 180° | 180° |
| Kippmoment | 8.000 Nm | 8.000 Nm | 19.000 Nm | 32.000 Nm | 64.000 Nm |
| A=min. Höhe (o. Tischplatte) | 490 mm | 490 mm | 525 mm | 750 mm | 895 mm |
| B=max. Höhe bei 180° Schwenken | 970 mm | 970 mm | 960 mm | 983 mm | 1.142 mm |
| C=max. Höhe bei 90° Schwenken | 1.480 mm | 1.480 mm | 1.480 mm | 1.680 mm | 1.940 mm |
| Bedienflasche | ✓ | ✓ | ✓ | ✓ | ✓ |
| Drehzahlregelung 10-Gang | ✓ | ✓ | ✓ | ✓ | ✓ |
| Alle Achsen über Servohydraulik regelbar | – | – | ✓ | – | – |
| Motoren / Rundachse | 1 | 2 | 1 | 2 | 2 |
M2000 / V1250
- Traglast (o. Tischplatte): 2.000 kg
- D=max. Störkreis bei 180° (o. Tischplatte): 1.000 mm bei 650 mm Höhe
- Max. Drehzahl: 2 min-1
- Min. Drehzahl: 0,75 min-1
- Drehmoment: 1.250 Nm
- Kippwinkel: 180°
- Kippmoment: 8.000 Nm
- A=min. Höhe (o. Tischplatte): 490 mm
- B=max. Höhe bei 180° Schwenken: 970 mm
- C=max. Höhe bei 90° Schwenken: 1.480 mm
- Bedienflasche: ja
- Drehzahlregelung 10-Gang: ja
- Alle Achsen über Servohydraulik regelbar: nein
- Motoren / Rundachse: 1
M2000 / V2500
- Traglast (o. Tischplatte): 2.000 kg
- D=max. Störkreis bei 180° (o. Tischplatte): 1.000 mm bei 650 mm Höhe
- Max. Drehzahl: 2 min-1
- Min. Drehzahl: 0,2 min-1
- Drehmoment: 2.500 Nm
- Kippwinkel: 180°
- Kippmoment: 8.000 Nm
- A=min. Höhe (o. Tischplatte): 490 mm
- B=max. Höhe bei 180° Schwenken: 970 mm
- C=max. Höhe bei 90° Schwenken: 1.480 mm
- Bedienflasche: ja
- Drehzahlregelung 10-Gang: ja
- Alle Achsen über Servohydraulik regelbar: nein
- Motoren / Rundachse: 2
M3000
- Traglast (o. Tischplatte): 3.000 kg
- D=max. Störkreis bei 180° (o. Tischplatte): 1.000 mm bei 650 mm Höhe
- Max. Drehzahl: 2 min-1
- Min. Drehzahl: 0,2 min-1
- Drehmoment: 3.500 Nm
- Kippwinkel: 180°
- Kippmoment: 19.000 Nm
- A=min. Höhe (o. Tischplatte): 525 mm
- B=max. Höhe bei 180° Schwenken: 960 mm
- C=max. Höhe bei 90° Schwenken: 1.480 mm
- Bedienflasche: ja
- Drehzahlregelung 10-Gang: ja
- Alle Achsen über Servohydraulik regelbar: ja
- Motoren / Rundachse: 1
M4000
- Traglast (o. Tischplatte): 4.000 kg
- D=max. Störkreis bei 180° (o. Tischplatte): 1.500 mm bei 520 mm Höhe
- Max. Drehzahl: 2 min-1
- Min. Drehzahl: 0,2 min-1
- Drehmoment: 5.000 Nm
- Kippwinkel: 180°
- Kippmoment: 32.000 Nm
- A=min. Höhe (o. Tischplatte): 750 mm
- B=max. Höhe bei 180° Schwenken: 983 mm
- C=max. Höhe bei 90° Schwenken: 1.680 mm
- Bedienflasche: ja
- Drehzahlregelung 10-Gang: ja
- Alle Achsen über Servohydraulik regelbar: nein
- Motoren / Rundachse: 2
M8000
- Traglast (o. Tischplatte): 8.000 kg
- D=max. Störkreis bei 180° (o. Tischplatte): 2.000 mm bei 600 mm Höhe
- Max. Drehzahl: 1,5 min-1
- Min. Drehzahl: 0,2 min-1
- Drehmoment: 10.000 Nm
- Kippwinkel: 180°
- Kippmoment: 64.000 Nm
- A=min. Höhe (o. Tischplatte): 895 mm
- B=max. Höhe bei 180° Schwenken: 1.142 mm
- C=max. Höhe bei 90° Schwenken: 1.940 mm
- Bedienflasche: ja
- Drehzahlregelung 10-Gang: ja
- Alle Achsen über Servohydraulik regelbar: nein
- Motoren / Rundachse: 2
Können wir Ihnen behilflich sein?
Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.
+49 (0) 7121 161945
Oder schreiben Sie uns:
Aufspannlösungen:
Tischplatten mit Gewinde M24
- Tischplatte mit Gewinde M24
- Inklusive Schutzblech auf der Unterseite, als Kollisionsschutz
- Erhältlich in ø 800, 1.000 und 1.500 mm
Wechseltischlochplatten
- Wechseltischlochplatte mit Systembohrungen D28 im Raster 100 x 100 mm und M24 Gewinde im Diagonalraster
- Inklusive Abdeckblech auf der Unterseite als Kollisionsschutz
- Erhältlich in SW 800, 1.000 und 1.500 mm
3D-Arbeitstisch Okto
- 3D-Arbeitstisch Okto mit Systembohrungen D28 im Raster 100 x 100 mm und M24 Gewinde im Diagonalraster
- Inklusive Abdeckblech auf der Unterseite als Kollisionsschutz
- Erhältlich in SW 800, 1.000 und 1.500 mm
3D-Arbeits- und Schweißtisch
- 3D-Arbeits- und Schweißtisch mit Systembohrungen D28 im Raster 100 x 100 mm und M24 Gewinde im Diagonalraster
- Inklusive Abdeckblech auf der Unterseite als Kollisionsschutz
- Erhältlich in den Dimensionen 1.000 x 1.000, 1.200 x 1.200 und 1.500 x 1.500 mm
3D Schweißtisch Okto 100
- Bevorzugter Einsatz auf Manipulatoren von Roboterzellen
- Auf allen neun Spannflächen eine Vielzahl an Spannmöglichkeiten
- Im D22 Bohrungsraster 100×100 Diagonalbohrung in M16 ausgeführt
- In hochfester Alu-Titan-Legierung dadurch ca. 60 % Gewichts-einsparung und ca. 10 % höhere Biegefestigkeit
- In Verbindung mit Adapterplatte mit besonderem Anschluss-bohrbild, angepasst auf die Planscheibe Ihres Manipulators (bitte mit Manipulatortyp und Zeichnung der Planscheibe anfragen)
- Erhältlich in SW 600, 800 und 1.000 mm
Adapterplatte
- Schnittstellenelement zur Adaption von 3D Schweißtisch Okto 100 D22 auf Schweißroboter oder Manipulator
- Schnittstellenbohrbild nach Kundenwunsch ausgeführt
- Inkl. Befestigungsschrauben
- Erhältlich in ø 600, 800 und 1.000 mm
Tischplatten mit Gewinde M24
- Tischplatte mit Gewinde M24
- Inklusive Schutzblech auf der Unterseite, als Kollisionsschutz
- Erhältlich in ø 800, 1.000 und 1.500 mm
Wechseltischlochplatten
- Wechseltischlochplatte mit Systembohrungen D28 im Raster 100 x 100 mm und M24 Gewinde im Diagonalraster
- Inklusive Abdeckblech auf der Unterseite als Kollisionsschutz
- Erhältlich in SW 800, 1.000 und 1.500 mm
3D-Arbeitstisch Okto
- 3D-Arbeitstisch Okto mit Systembohrungen D28 im Raster 100 x 100 mm und M24 Gewinde im Diagonalraster
- Inklusive Abdeckblech auf der Unterseite als Kollisionsschutz
- Erhältlich in SW 800, 1.000 und 1.500 mm
3D-Arbeits- und Schweißtisch
- 3D-Arbeits- und Schweißtisch mit Systembohrungen D28 im Raster 100 x 100 mm und M24 Gewinde im Diagonalraster
- Inklusive Abdeckblech auf der Unterseite als Kollisionsschutz
- Erhältlich in den Dimensionen 1.000 x 1.000, 1.200 x 1.200 und 1.500 x 1.500 mm
3D Schweißtisch Okto 100
- Bevorzugter Einsatz auf Manipulatoren von Roboterzellen
- Auf allen neun Spannflächen eine Vielzahl an Spannmöglichkeiten
- Im D22 Bohrungsraster 100×100 Diagonalbohrung in M16 ausgeführt
- In hochfester Alu-Titan-Legierung dadurch ca. 60 % Gewichts-einsparung und ca. 10 % höhere Biegefestigkeit
- In Verbindung mit Adapterplatte mit besonderem Anschluss-bohrbild, angepasst auf die Planscheibe Ihres Manipulators (bitte mit Manipulatortyp und Zeichnung der Planscheibe anfragen)
- Erhältlich in SW 600, 800 und 1.000 mm
Adapterplatte
- Schnittstellenelement zur Adaption von 3D Schweißtisch Okto 100 D22 auf Schweißroboter oder Manipulator
- Schnittstellenbohrbild nach Kundenwunsch ausgeführt
- Inkl. Befestigungsschrauben
- Erhältlich in ø 600, 800 und 1.000 mm
Steuerung:
Bedienflasche
- Standard Steuerungseinheit
- Potentiometer – dadurch reproduzierbare Drehzahleinstellung möglich
- Betätigung der Achsen durch Tastendruck
- Kabellänge 5 m
Teach-Steuerung
- Bis zu 100 Programme mit je 50 Positionen
- Bedienung über Touch Screen
- Bewegung starten durch Drücken der Zustimmtaste
- Offline Programmierung möglich
- Bearbeiten von Programmen im Texteditor möglich
- Datenübertragung per USB-Schnittstelle
- 10“ Display
Bedienflasche
- Standard Steuerungseinheit
- Potentiometer – dadurch reproduzierbare Drehzahleinstellung möglich
- Betätigung der Achsen durch Tastendruck
- Kabellänge 5 m
Teach-Steuerung
- Bis zu 100 Programme mit je 50 Positionen
- Bedienung über Touch Screen
- Bewegung starten durch Drücken der Zustimmtaste
- Offline Programmierung möglich
- Bearbeiten von Programmen im Texteditor möglich
- Datenübertragung per USB-Schnittstelle
- 10“ Display
Ausstattungsoptionen:
Masseanschluss
Masseanschluss zur Durchführung der Schweißmasse von aufgebauten Tisch/Vorrichtung bis zur Schnittstelle neben dem Schaltschrank inkl. Schleifkontakten und Schnellkupplung. Für max. 400 A oder 700 A bei 60% ED.

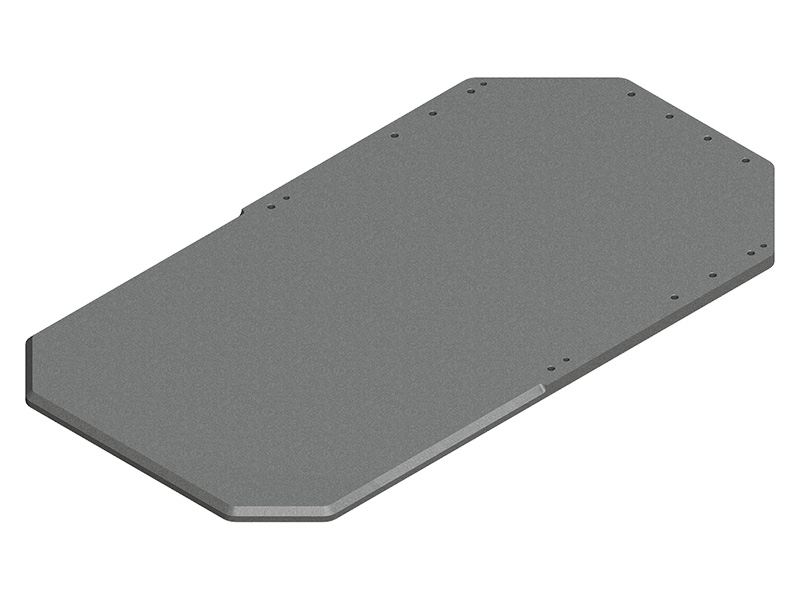

Bodenplatte
Mit der Bodenplatte kann der Manipulator aufgestellt werden ohne das er auf dem Boden verankert werden muss. Optional ist die Bodenplatte mit integrierten Staplertaschen lieferbar.
Laserscanner
- Personen- und Bauteilschutz
- Scanradius 3
- Freifahren nach Feldverletzung durch in Schaltschranktüre integrierten Schlüsselschalter
- Schutzfeld Statusanzeige in Schaltschranktüre
Drehdurchführung
- Drehdurchführung für Zustandsabfragen, elektrisch, 10 Signale, Teach- oder bauseitige Steuerung erforderlich
- Drehdurchführung für pneumatische oder hydraulische Spannvorrichtungen auf Tischplatte, pneumatisch/hydraulisch, 1-kanalig
Masseanschluss
Masseanschluss zur Durchführung der Schweißmasse von aufgebauten Tisch/Vorrichtung bis zur Schnittstelle neben dem Schaltschrank inkl. Schleifkontakten und Schnellkupplung. Für max. 400 A oder 700 A bei 60% ED.
Bodenplatte
Mit der Bodenplatte kann der Manipulator aufgestellt werden ohne das er auf dem Boden verankert werden muss. Optional ist die Bodenplatte mit integrierten Staplertaschen lieferbar.
Laserscanner
- Personen- und Bauteilschutz
- Scanradius 3
- Freifahren nach Feldverletzung durch in Schaltschranktüre integrierten Schlüsselschalter
- Schutzfeld Statusanzeige in Schaltschranktüre
Drehdurchführung
- Drehdurchführung für Zustandsabfragen, elektrisch, 10 Signale, Teach- oder bauseitige Steuerung erforderlich
- Drehdurchführung für pneumatische oder hydraulische Spannvorrichtungen auf Tischplatte, pneumatisch/hydraulisch, 1-kanalig
