Demmeler System D283D-Schweißtisch- und Spannsystem

Demmeler System D28

3D-Schweißtisch- und Spannsystem

Allgemeine Beschreibung:

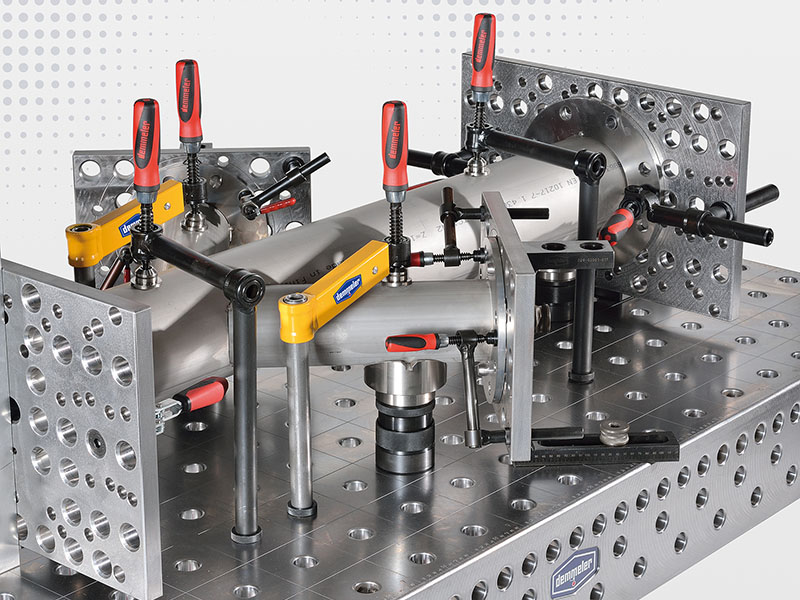

Durch die enorme Vielzahl an Anwendungs- und Kombinationsmöglichkeiten zählt insbesondere das „D28“ System dieses Vorrichtungssystems aus dem Hause Demmeler heutzutage zum internationalen Industriestandard.

D28 steht hierbei für den Bohrungsdurchmesser der Systembohrungen die für allerhand Bolzen, Zwingen, Anschläge und Winkel genutzt werden. Unser weltweit eingesetztes Lochrastersystem wird sowohl in der Schweiß- als auch Montagetechnik aber auch in der Messtechnik eingesetzt. Besonders in der Schweißtechnik kennen Sie als Anwender Ihre Probleme bei der Herstellung von z.B. Maschinengehäusen, Gestellen, Rahmen, Traversen, Konsolen, Geländern und Treppen, Toren oder unterschiedlichster Blechverkleidungen am besten. Zeitintensive vorarbeiten wie Messen, Anreißen und das nachjustieren oder aber der kostenintensive Bau von Sondervorrichtungen gehen nicht nur an das Portemonnaie sondern sind am Ende ein Wettbewerbsnachteil im Bezug auf Lieferzeit und Preis. Mit dem Demmeler 3D-Spannsystem können Sie sowohl im horizontalen als auch vertikalen Bereich alle Anforderungen erfüllen und sparen aufgrund des Lochrastersystems im Planquadrat deutlich an Rüstzeit. Aufwändiges nacharbeiten entfällt somit komplett. Aufgrund der vielfältigen Einsatzmöglichkeiten und der umfangreichen Ausstattungsvarianten der Tische sowie des Zubehörs stehen wir Ihnen jederzeit gerne für ein individuelles Gespräch in Ihrem Haus zur Verfügung. Bitte sprechen Sie uns an!

Demmeler ist überall im Einsatz vom Kleinbetrieb nebenan bis zu namhaften Großkonzernen, von der Großserie bis zur Einzelteilfertigung.

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Rastersysteme:

PROFIPremiumLINE
  • Tischplatte mit Systembohrungen D28 im Raster 50x50 mm
  • 3-reihiges D28 Bohrungsbild an den Tischwangen (oberste und unterste Reihe im 50 mm Raster, mittlere Reihe im 100 mm Raster)
  • Lieferbar in der Ausführung: Standard, oberflächengehärtet (DEMONT 760 M), durchgehärtet (DEMONT 860 M), Guss und Edelstahl
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
PROFIPlusLINE
  • Tischplatte mit Systembohrungen D28 im doppelten Raster 100x100 mm, dadurch ca. 80% mehr Spannmöglichkeiten ggü. der ECO- Line
  • 3-reihiges D28 Bohrungsbild an den Tischwangen (oberste und unterste Reihe im 50 mm Raster, mittlere Reihe im 100 mm Raster)
  • Lieferbar in der Ausführung: Standard, oberflächengehärtet (DEMONT 760 M), durchgehärtet (DEMONT 860 M), Guss und Edelstahl
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
PROFIEcoLINE
  • Tischplatte mit Systembohrungen D28 im Raster 100x100 mm
  • 3-reihiges D28 Bohrungsbild an den Tischwangen (oberste Reihe im 50 mm Raster, mittlere und untere Reihe im 100 mm Raster)
  • Lieferbar in der Ausführung: Standard, oberflächengehärtet (DEMONT760M), durchgehärtet (DEMONT860M), Guss und Edelstahl
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
HobbyLINE
  • 25mm Tischplatte mit D28 Systembohrungen im Raster 100x100 mm
  • An allen 4 Seiten der Tischplatte M8 Gewindebohrungen inkl. 8 Außenanschlägen mit Griffschraube
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
Lieferbare Tischgrößen

1.000 x 1.000 mm
1.200 x 800 mm
1.200 x 1.200 mm
1.500 x 1.000 mm
1.500 x 1.500 mm *
2.000 x 1.000 mm (Bestseller)
2.000 x 2.000 mm *
2.400 x 1.200 mm (Bestseller)
3.000 x 1.500 mm (Bestseller) *
4.000 x 2.000 mm *
4.800 x 2.400 mm *

* nicht HobbyLINE

Oberflächenhärte DEMONT

Eine Kombination aus hochfestem Grundwerkstoff und speziellem Härteverfahren ermöglichen beste Schweißtisch- Eigenschaften – weniger Verschleiß und extrem robust und langlebig.

DEMONT 760

Bis zu 760 Vickers Härte. Die Allround-Lösung für Ihren Schweißtisch. Sorgt für eine erhöhte Schlagfestigkeit und verbessert den Schutz vor Anhaftung von Schweißspritzern. Inklusive Korrossionsschutz und somit bestens für Edelstahlverarbeiter geeignet!

DEMONT 860

Bis zu 860 Vickers Härte. Deutliche Erhöhung der Grundhärte und somit bestens geeignet für extreme Beanspruchungen!

PROFIEcoLINE

  • Tischplatte mit Systembohrungen D28 im Raster 100×100 mm
  • 3-reihiges D28 Bohrungsbild an den Tischwangen (oberste Reihe im 50 mm Raster, mittlere und untere Reihe im 100 mm Raster)
  • Lieferbar in der Ausführung: Standard, oberflächengehärtet (DEMONT760M), durchgehärtet (DEMONT860M), Guss und Edelstahl
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
PROFIPlusLINE

  • Tischplatte mit Systembohrungen D28 im doppelten Raster 100×100 mm, dadurch ca. 80% mehr Spannmöglichkeiten ggü. der ECO- Line
  • 3-reihiges D28 Bohrungsbild an den Tischwangen (oberste und unterste Reihe im 50 mm Raster, mittlere Reihe im 100 mm Raster)
  • Lieferbar in der Ausführung: Standard, oberflächengehärtet (DEMONT 760 M), durchgehärtet (DEMONT 860 M), Guss und Edelstahl
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
PROFIPremiumLINE

  • Tischplatte mit Systembohrungen D28 im Raster 50×50 mm
  • 3-reihiges D28 Bohrungsbild an den Tischwangen (oberste und unterste Reihe im 50 mm Raster, mittlere Reihe im 100 mm Raster)
  • Lieferbar in der Ausführung: Standard, oberflächengehärtet (DEMONT 760 M), durchgehärtet (DEMONT 860 M), Guss und Edelstahl
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
HobbyLINE

  • 25mm Tischplatte mit D28 Systembohrungen im Raster 100×100 mm
  • An allen 4 Seiten der Tischplatte M8 Gewindebohrungen inkl. 8 Außenanschlägen mit Griffschraube
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
Lieferbare Tischgrößen

PROFIPremiumLINE, PROFIPlusLINE, PROFIEcoLINE:
1.000 x 1.000 mm
1.200 x 800 mm
1.200 x 1.200 mm
1.500 x 1.000 mm
1.500 x 1.500 mm
2.000 x 1.000 mm (Bestseller)
2.000 x 2.000 mm
2.400 x 1.200 mm (Bestseller)
3.000 x 1.500 mm (Bestseller)
4.000 x 2.000 mm
4.800 x 2.400 mm

HobbyLINE:
1.000 x 1.000 mm
1.200 x 800 mm
1.200 x 1.200 mm
1.500 x 1.000 mm
2.000 x 1.000 mm (Bestseller)
2.400 x 1.200 mm (Bestseller)

Oberflächenhärte DEMONT

Eine Kombination aus hochfestem Grundwerkstoff und speziellem Härteverfahren ermöglichen beste Schweißtisch- Eigenschaften – weniger Verschleiß und extrem robust und langlebig.

DEMONT 760
Bis zu 760 Vickers Härte. Die Allround-Lösung für Ihren Schweißtisch. Sorgt für eine erhöhte Schlagfestigkeit und verbessert den Schutz vor Anhaftung von Schweißspritzern. Inklusive Korrossionsschutz und somit bestens für Edelstahlverarbeiter geeignet!

DEMONT 860
Bis zu 860 Vickers Härte. Deutliche Erhöhung der Grundhärte und somit bestens geeignet für extreme Beanspruchungen!

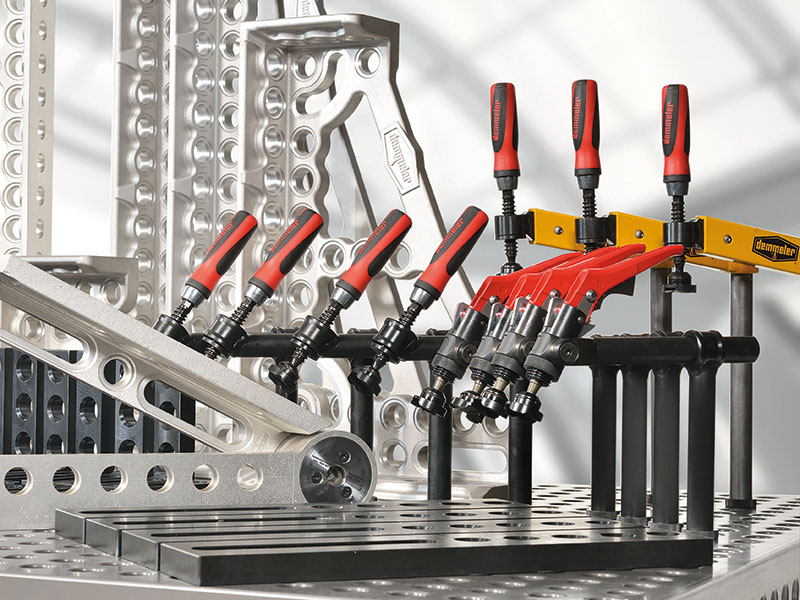

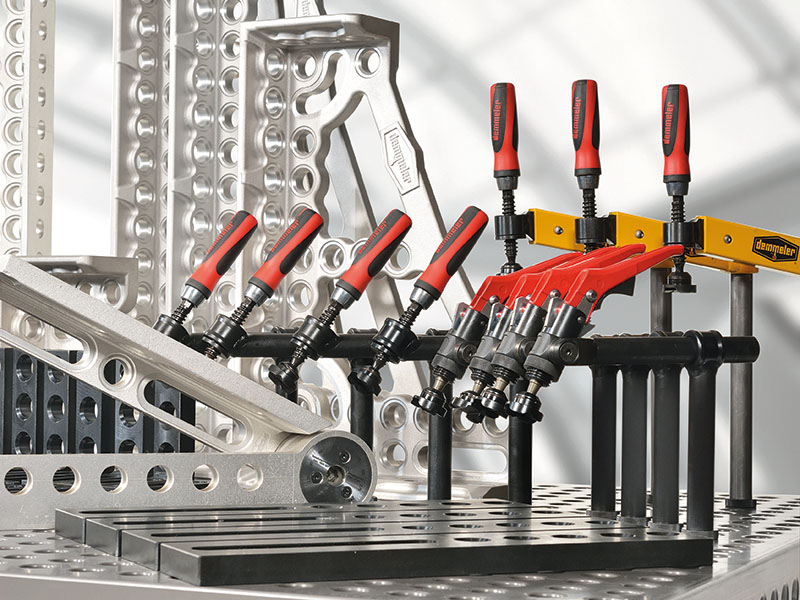

Systemzubehör:

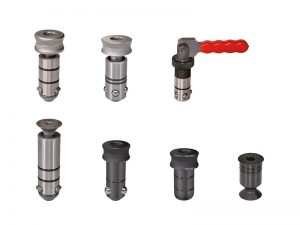

Positionier- & Spannbolzen
Distanzwinkel
Anschlagwinkel

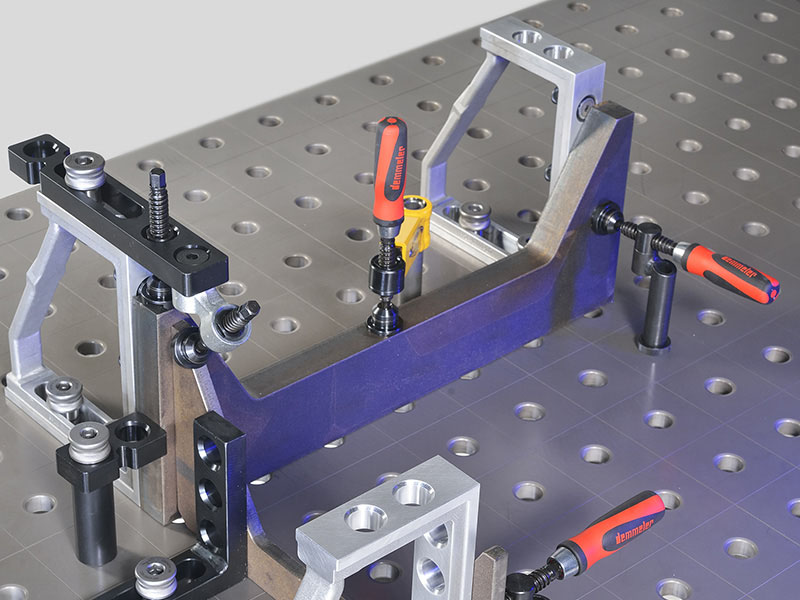

Anschlag- & Spannwinkel

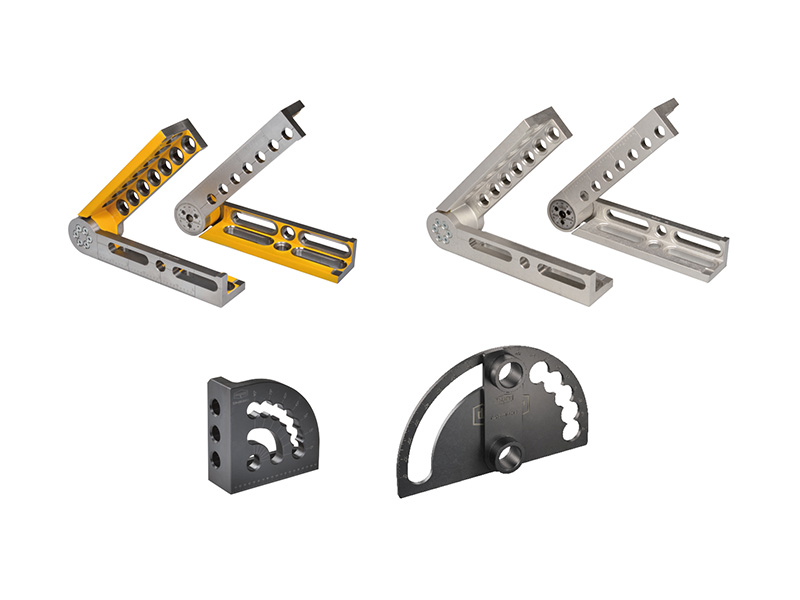

Winkel feineinstellung
Anschläge

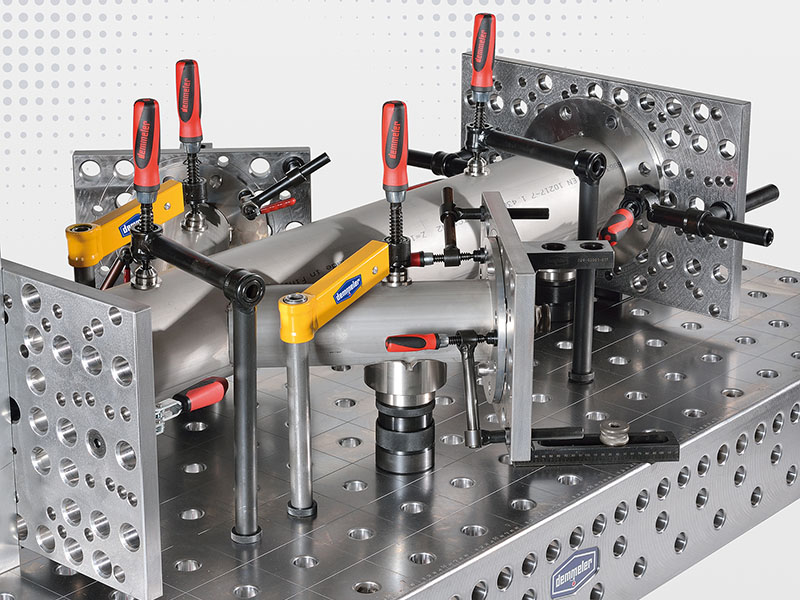

Auflagen & Prismen

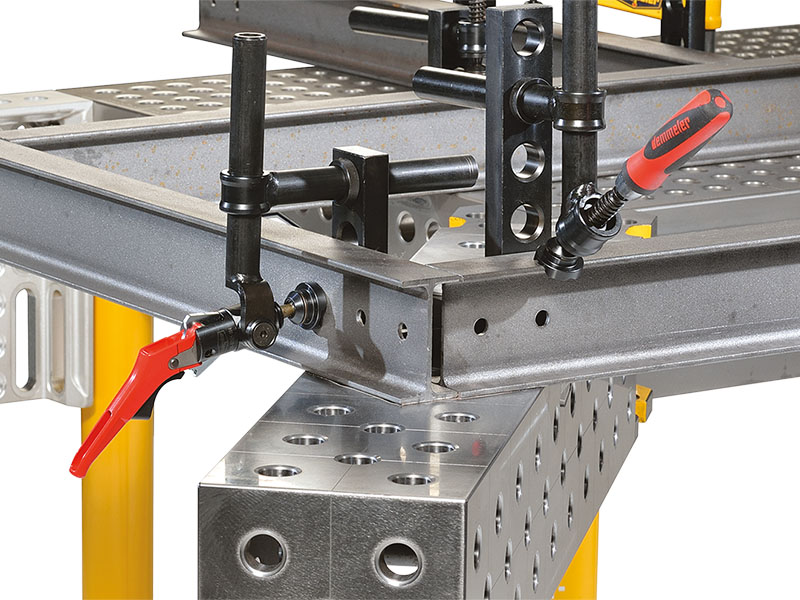

Schraubzwingen & Zubehör
Schnellspanner
Aufspannplatten

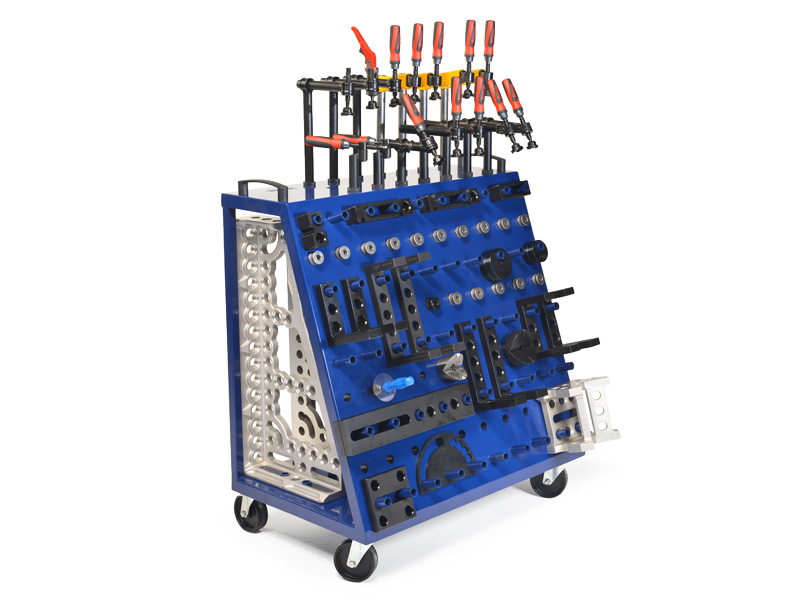

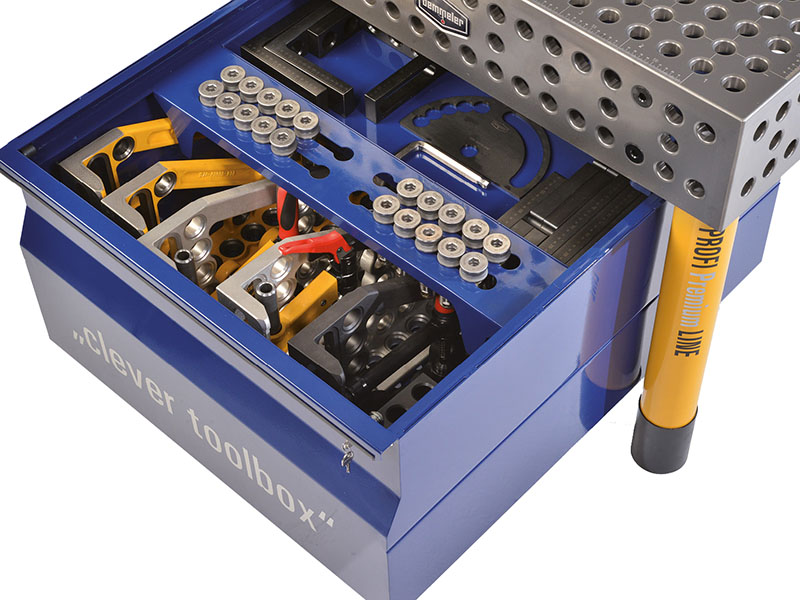

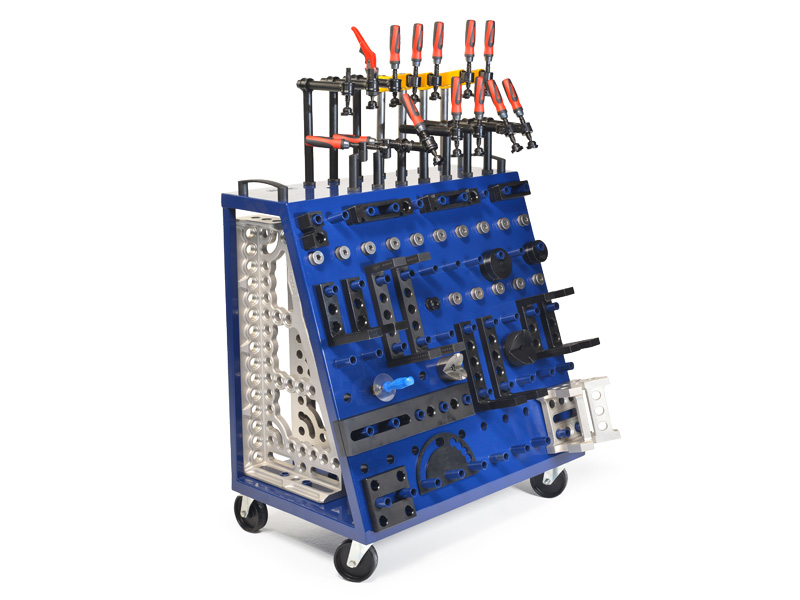

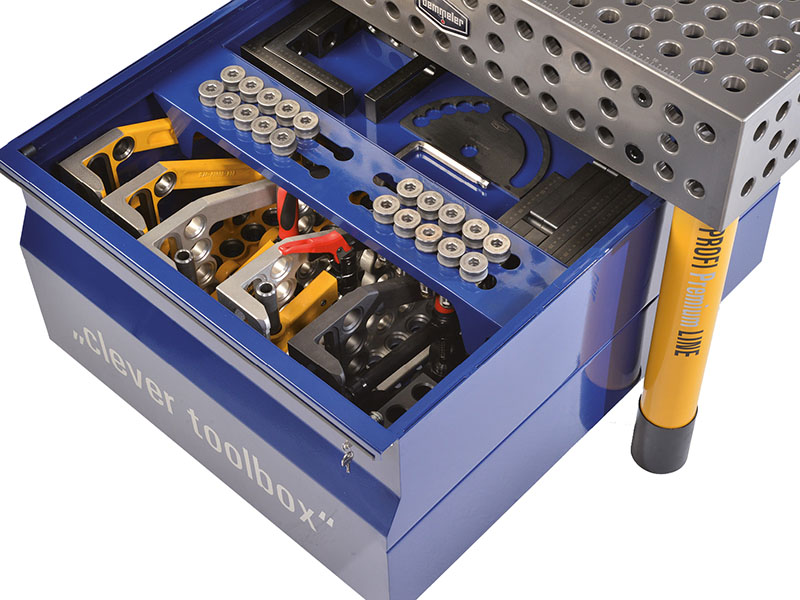

Werkzeugunterbringung

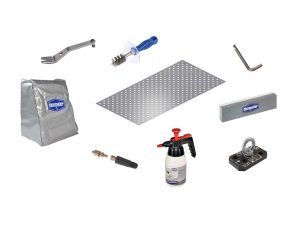

Tischzubehör
Positionier- & Spannbolzen

Distanzwinkel



Anschlagwinkel



Anschlag- & Spannwinkel



Winkel feineinstellung



Anschläge



Auflagen & Prismen



Schraubzwingen & Zubehör



Schnellspanner



Aufspannplatten



Werkzeugunterbringung



Tischzubehör

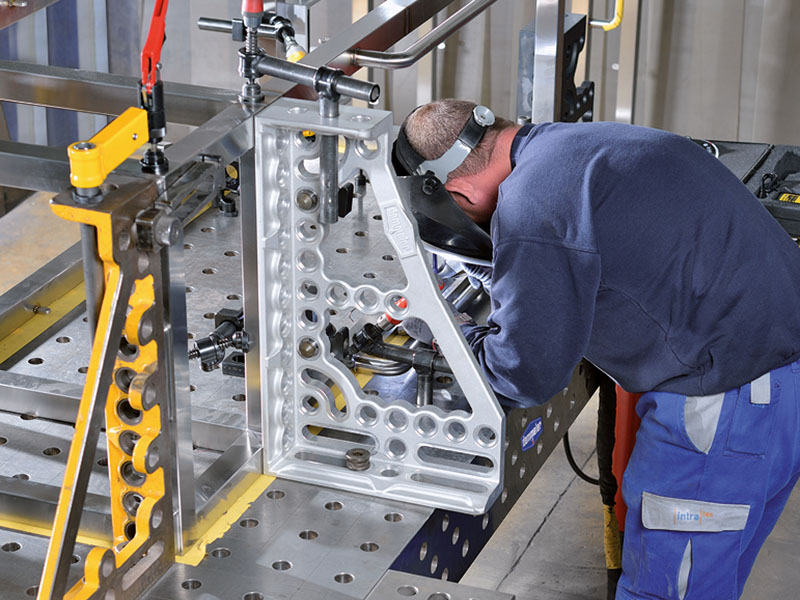

Anwendungsbeispiele:

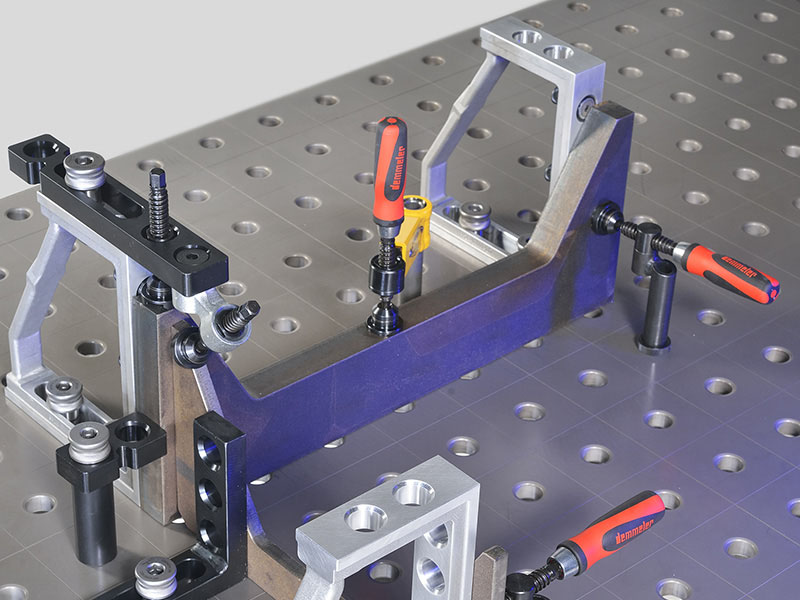

Vielfältig einsetzbar

Tischgrößen von 1.200 x 800 bis 4.800 x 2.400 mm und unzählige Zubehörelemente

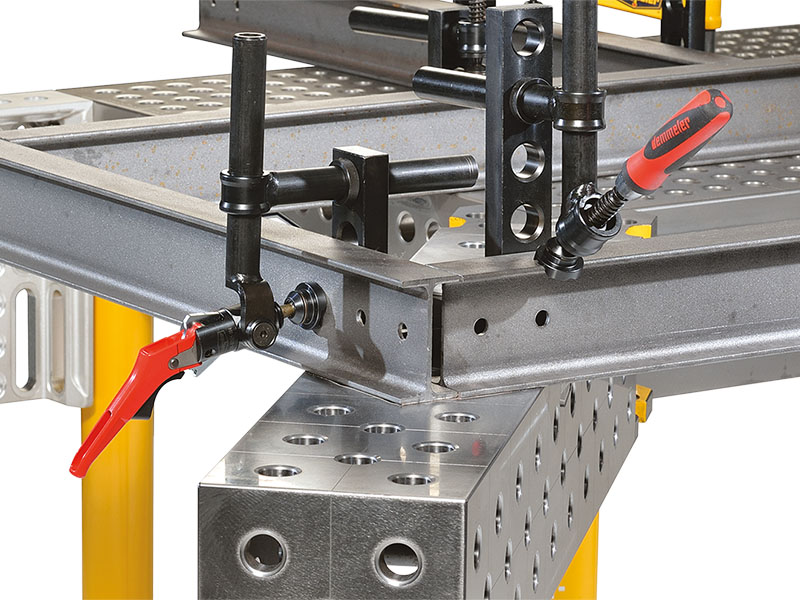

Flexibel erweiterbar

Durch verschiedene Winkelausführungen lässt sich bereits mit einem kleinen Tisch große Projekte realisieren

Verschiedene Stellmöglichkeiten

Aufgrund einer breiten Auswahl an Füßen und Gestellen, bietet sich für jede örtliche Gegebenheit die passende Lösung

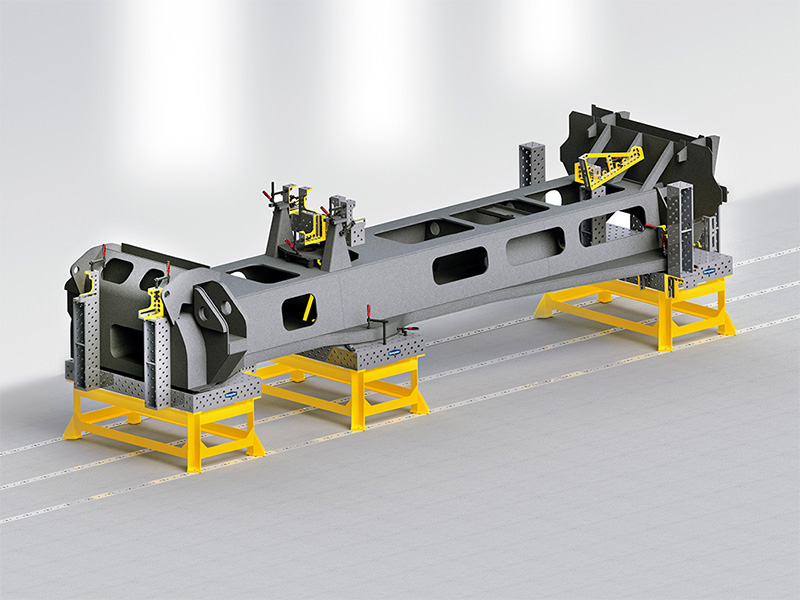

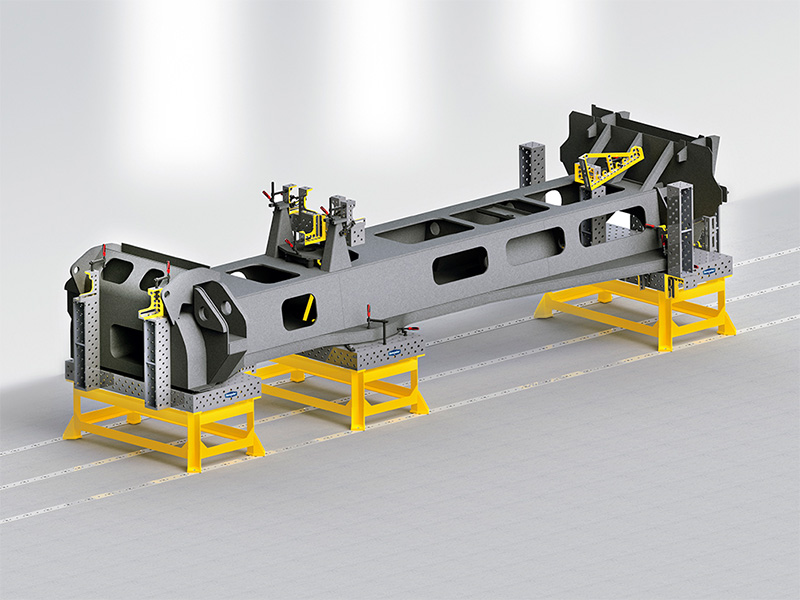

Schienensystem

Das Schienensystem ermöglicht auch die Befestigung von Schweißteilen mit zig-Metern Länge. Und das mit höchster Präzision

Plattenfeld

Unsere Plattenfelder ermöglichen es Ihnen Bauteile in Übergröße schnell und einfach direkt auf dem Boden zu befestigen

Einsatz in der Automatisation

Auch in der Automatisation (z.B. Laseranlagen u.a.) lässt sich das Demmeler System problemlos integrieren

Vielfältig einsetzbar

Tischgrößen von 1.200 x 800 bis 4.800 x 2.400 mm und unzählige Zubehörelemente

Flexibel erweiterbar

Durch verschiedene Winkelausführungen lässt sich bereits mit einem kleinen Tisch große Projekte realisieren

Verschiedene Stellmöglichkeiten

Aufgrund einer breiten Auswahl an Füßen und Gestellen, bietet sich für jede örtliche Gegebenheit die passende Lösung

Schienensystem

Das Schienensystem ermöglicht auch die Befestigung von Schweißteilen mit zig-Metern Länge. Und das mit höchster Präzision

Plattenfeld

Unsere Plattenfelder ermöglichen es Ihnen Bauteile in Übergröße schnell und einfach direkt auf dem Boden zu befestigen

Einsatz in der Automatisation

Auch in der Automatisation (z.B. Laseranlagen u.a.) lässt sich das Demmeler System problemlos integrieren
