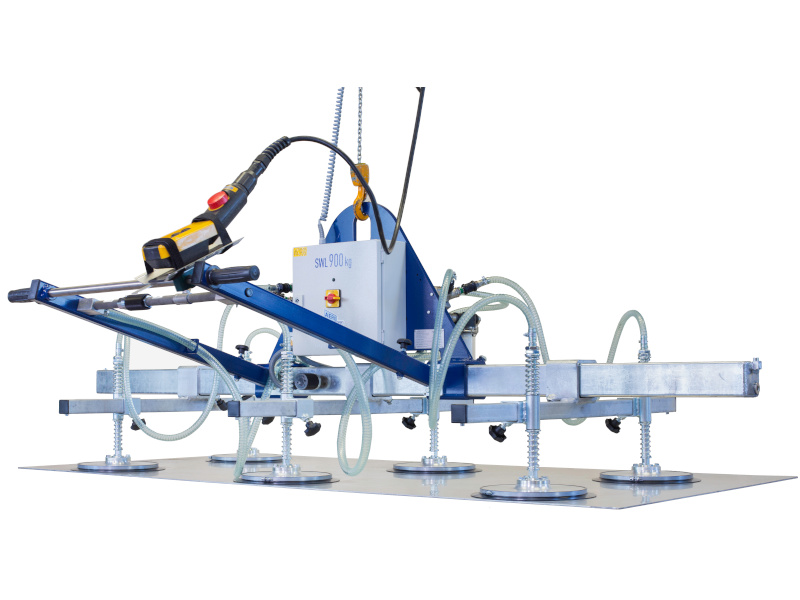

AERO Standard Vakuumheber

Vakuumhebegerät

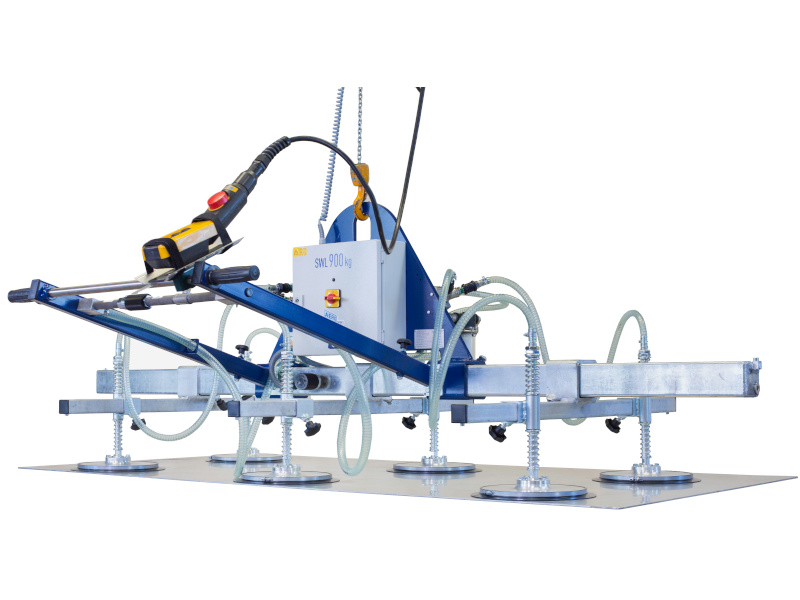

Allgemeine Beschreibung:

Die AERO Standard Vakuumheber sind Ideal geeignet für den waagerechten Transport von Plattenmaterialien aller Art wie z.B. Blechen, Kunststoffplatten, beschichtete Holzplatten oder Glasscheiben. Die Tragfähigkeit der Vakuumheber beträgt zwischen max. 120 bis 2.000 kg. Das beladen und entschicken von entsprechenden Bearbeitungsmaschinen fällt mit dieser Hebelösung deutlich leichter. Dazu kommt natürlich auch das Thema Arbeitssicherheit, die Vakuumheber von AERO-LIFT sind gemäß den neuesten Sichervorschriften (EN13155) ausgelegt. Zusätzliche akutstische Warnsignale erhöhen den Arbeitsschutz noch einmal zusätzlich.

Die Leichtbauweise der Standard Vakuumheber sorgen für ein einfaches und komfortables Handling am Kran. Die feuerverzinkten Quertraversen sind einzeln verstellbar und somit optimal anpassbar für Ihr Handlingsgut. Die Saugplatten sind schnell und einfach austauschbar, somit können Sie Ihren Vakuumheber schnell für neue Aufgaben umrüsten. Ein großes Portfolio an Zusatzoptionen ermöglicht es den Vakuumheber individuell auf Ihre Anforderungen anzupassen.

Neben dem klassischen waagerechten Transport gibt es Optional die Möglichkeit die Vakuumheber von AERO-LIFT auch in einer 90° schwenkbaren oder einer 180° wendbaren Ausführung zu erhalten. Außerdem erhalten Sie von uns auch Schwerlastlösungen bis zu einem maximalen Transportgewicht von 50.000 kg.

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:



Anwendungsbereiche:

  • Blechverarbeitung und Blechzuschnitt
  • Metallverarbeitung und Metalzuschnitt
  • Holzverarbeitung und Holzzuschnitt

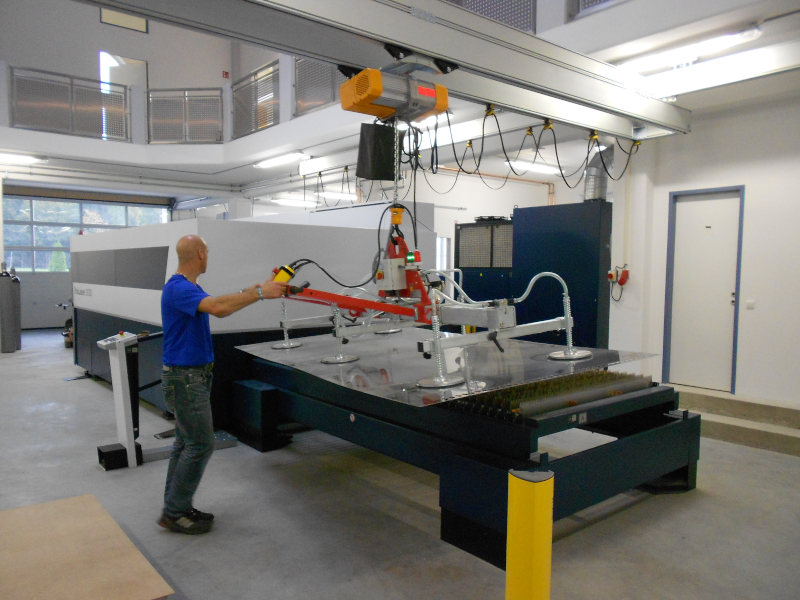

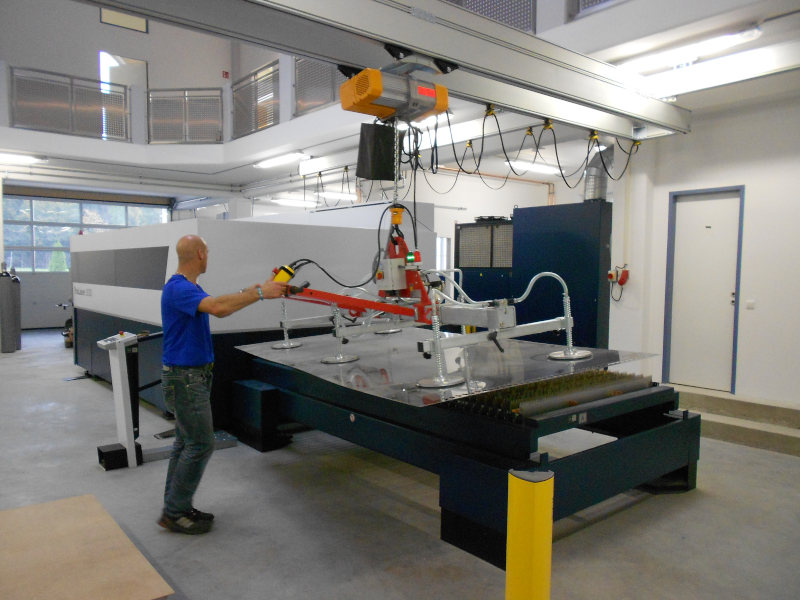

  • Beschickung von Laserschneidanlagen
  • Beschickung von Wasserschneidanlagen
  • Beschickung von CNC-Anlagen
  • Umlagern von Transportgütern
  • Transport von luftdichtem Plattenmaterial wie Glas, Kunststoff, Metallbleche, Holz, Kompositeplatten, etc.
  • Be- und Entladen von Paletten, Lagerregalen, Vorlieferlinien, etc.


Technische Daten:

AERO 150/4R

Tragfähigkeit: 150 kg
Saugplattenanzahl: 4
Saugplattendurchmesser: 170 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 150/R

Tragfähigkeit: 150 kg
Saugplattenanzahl: 6
Saugplattendurchmesser: 110 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 250/4R

Tragfähigkeit: 250 kg
Saugplattenanzahl: 4
Saugplattendurchmesser: 110 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

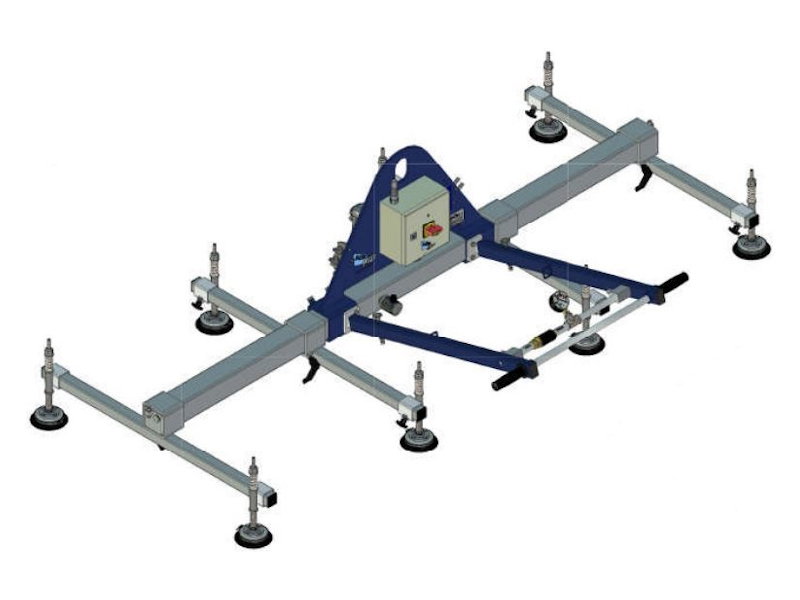

AERO 250/8R

Tragfähigkeit: 250 kg
Saugplattenanzahl: 8
Saugplattendurchmesser: 120 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 350/6R

Tragfähigkeit: 350 kg
Saugplattenanzahl: 6
Saugplattendurchmesser: 160 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 400/6R

Tragfähigkeit: 400 kg
Saugplattenanzahl: 6
Saugplattendurchmesser: 170 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 400/8R

Tragfähigkeit: 400 kg
Saugplattenanzahl: 8
Saugplattendurchmesser: 160 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 600/4R

Tragfähigkeit: 600 kg
Saugplattenanzahl: 4
Saugplattendurchmesser: 250 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 600/6R

Tragfähigkeit: 600 kg
Saugplattenanzahl: 6
Saugplattendurchmesser: 210 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 800/8R

Tragfähigkeit: 800 kg
Saugplattenanzahl: 8
Saugplattendurchmesser: 210 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 900/6R

Tragfähigkeit: 900 kg
Saugplattenanzahl: 6
Saugplattendurchmesser: 270 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 1000/6R

Tragfähigkeit: 1.000 kg
Saugplattenanzahl: 6
Saugplattendurchmesser: 270 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 1000/8R

Tragfähigkeit: 1.000 kg
Saugplattenanzahl: 8
Saugplattendurchmesser: 250 mm
max. Transportgutlänge: 2600 mm
max. Transportgutbreite: 1600mm

AERO 1200/8R

Tragfähigkeit: 1.200 kg
Saugplattenanzahl: 8
Saugplattendurchmesser: 270 mm
max. Transportgutlänge: 3400 mm
max. Transportgutbreite: 1600mm

AERO 1500/6R

Tragfähigkeit: 1.500 kg
Saugplattenanzahl: 6
Saugplattendurchmesser: 350 mm
max. Transportgutlänge: 3400 mm
max. Transportgutbreite: 1600mm

AERO 1500/10R

Tragfähigkeit: 1.500 kg
Saugplattenanzahl: 10
Saugplattendurchmesser: 270 mm
max. Transportgutlänge: 3400 mm
max. Transportgutbreite: 1600mm

AERO 2000/8R

Tragfähigkeit: 2.000 kg
Saugplattenanzahl: 8
Saugplattendurchmesser: 350 mm
max. Transportgutlänge: 3400 mm
max. Transportgutbreite: 1600mm

Zusatzoptionen:

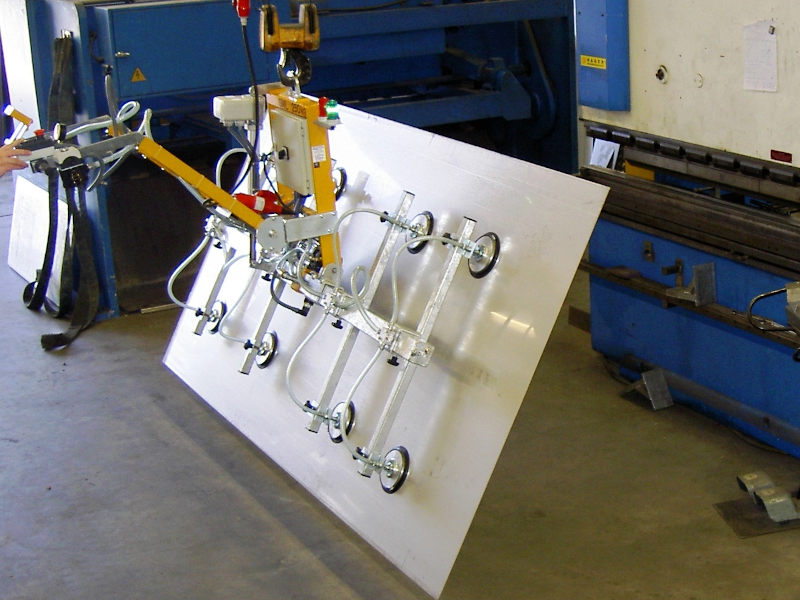

Vertikaler Transport

Ideal zum transportieren von stehend gelagerten Teilen wie z.B. für die Vormontage von Wohnmobil-Heckteilen oder als AERO-WINDOW für den Transport von Fensterelementen und Glasscheiben bis 300kg. (die Scheibe kann mit einem Handrad um +/- 90° in 45°-Rasterungen geschwenkt werden)

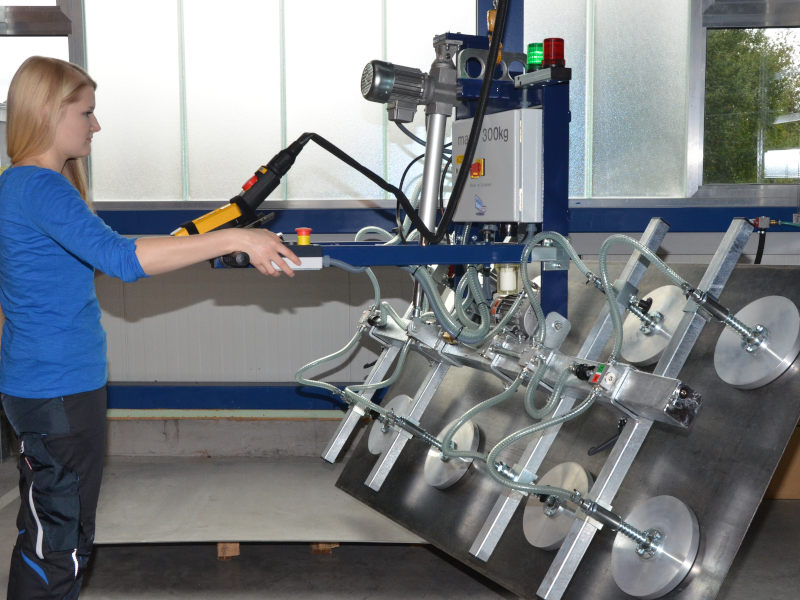

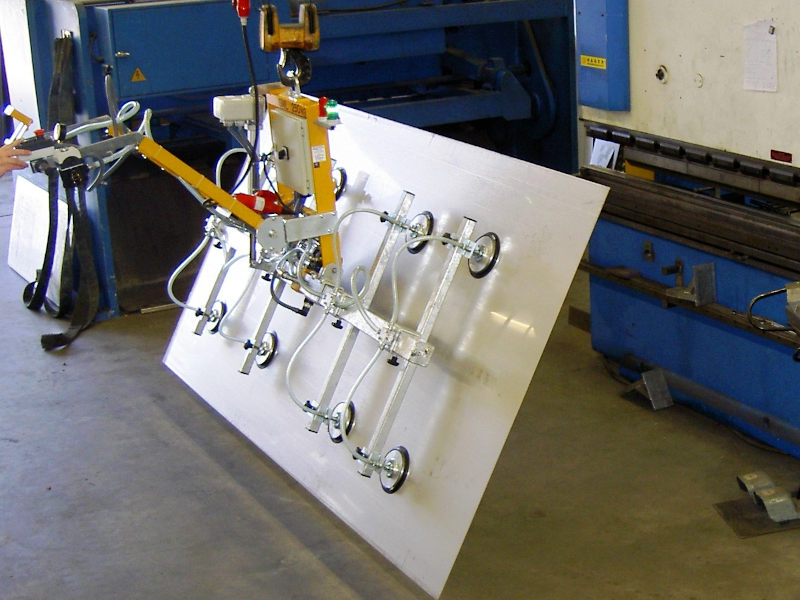

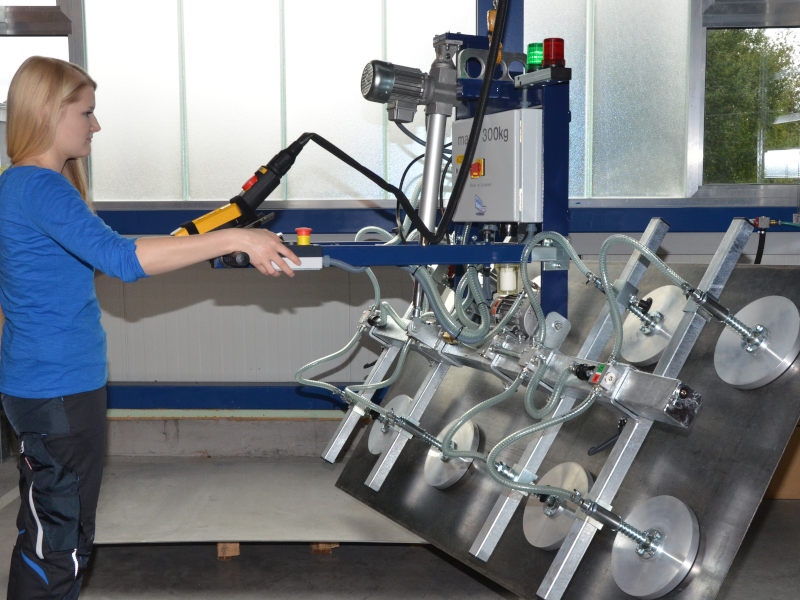

Schwenken 90°

Die Last kann stehend oder liegend aufgenommen und um 90° geschwenkt werden. Bei geringen Transportgutgewichten (bis 150 kg) ist das manuelle Schwenken mit einem Schwenkhebel oder durch das Eigengewicht des Transportgutes möglich, bei größeren Gewichten empfiehlt sich die Verwendung eines Hubzylinders. (bis max. 1.000 kg)

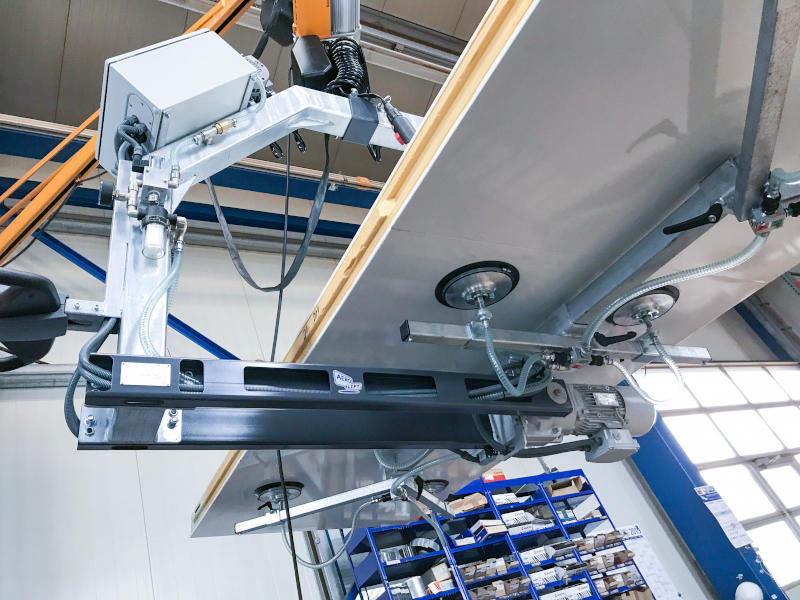

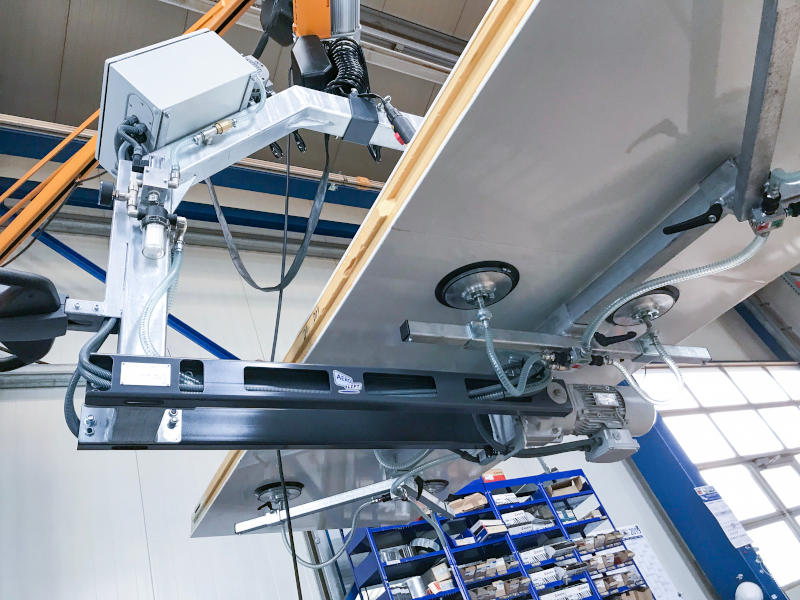

Wenden 180°

Wendelifter ermöglichen die Bearbeitung von 2 Seiten. Bequem können Sie das Transportgut mit dem Wende-Vakuumheber von 0 bis 180° schwenken. Egal ob Sie in der Qualitätskontrolle beide Seite eines Blechs oder einerPlatte auf Beschädigungen überprüft müssen, beidseitig bearbeiten müssen oder Furnier auf Holzplatten aufgebracht werden muss, die AERO-LIFT Wendegeräte machen das Arbeiten durch den elektrischen Schwenkmotor zu einem Kinderspiel. Platten und Bleche mit einem Gewicht von mehreren hundert Kilo können mit einem Knopfdruck ohne Kraftaufwand mit der Wendetraverse um 180° gewendet werden.

Motorschutzschalter

Durch den Motorschutzschalter werden Fehlfunktionen der Vakuumerzeuger ausgeschlossen. Dieser zusätzliche Sicherungsmechanismus erhöht die Lebensdauer der Anlage und verringert den Reparaturaufwand.

Abschaltautomatik

Reduziert die Energiekosten deutlich, gleichzeitig sorgt die Abschaltung für eine wahrnehmbare reduzierung der Geräuschkulisse, da der Vakuumheber nur bei Bedarf aktiviert wird.

Kranhaltetasche komplett

Die praktische Kranhaltetasche für den Vakuumheber sichert eine zuverlässige Bedienung des Krans über die Kranbirne während der Bediener mit beiden Händen den Manipuliergriff des Vakuumhebers halten kann. Durch die schnelle Erreichbarkeit der Kranbirne erhöht sich zudem die Bedienungsgeschwindigkeit.

LED-Warnleuchten

Zusätzliche Sicherheiteinrichtung, insbesondere für besonders laute Produktionsumgebungen geeignet. Warnt den Bediener nicht nur akustisch, sondern mit einer weit hin sichbaren LED-Warnleuchte.

Abstellfüße für Parkposition oder IPE

Abstellfüße bieten bei Bedarf die Möglichkeit den Vakuumheber sicher abzustellen, ohne die empfindlichen Saugplatten zu belasten. Dank der Abstellfüße kann das Gerät über längere Zeit ungenutzt gelagert werden ohne negative Einflüsse auf Traverse und Sauger.

Wasserabscheider

Reduziert die Feuchtigkeit im Vakuumkreislauf und schützt so empfindliche Bauteile vor Nässe. Dadurch steigert sich die Lebensdauer der Anlage erheblich.

Unterschiedliche Manipuliergriffe

Lieferbar als abwinkelbare Variante mit einem oder zwei Haltearmen oder als starre Variante mit Gegengewicht. Die unterschiedlichen Manipuliergriffe erlauben eine höhere Flexibilität und Nutzbarkeit für Anwender. Für jeden Anwendungsfall kann der Vakuumheber mit den richtigen Griffen ausgestattet werden.

Kabeltrommel mit 5 bis 30m

Erhöht die Reichweite des Vakuumhebers und das damit verbundene Einsatzspektrum um mehrere Quadratmeter. Durch den Einsatz der Kabeltrommel, kann der Vakuumheber freier bewegt und dezentraler in der Halle eingesetzt werden.

Einzeln absperrbare Saugplatten und Quertraversen

Einzeln absperrbare Saugplatten und Quertraversen ermöglichen eine flexiblere Handhabung unterschiedlich großer Transportgüter. Bei Bedarf können einzelne Saugplatten oder ganze Quertraversen-Stränge vom Saugkreis abgetrennt werden und so auch kleinere Flächen zuverlässig angehaftet werden.

Bedienpult

Bietet dem Anwender einen stark erhöhten Komfort durch das Zusammenbringen der Funktionen der Anlage in einer Steuereinheit. Je nach Anforderung im Anwendungsfall kann hier sowohl die komplette Anlagensteuerung für Kran und Vakuumheber, als auch nur teilweise Funktionen abgebildet werden.

Transportgutbeleuchtung

Zur sicheren Steuerung des Vakuumhebers sollte der Bewegungsbereich gut einsichtig sein. Die Transportgutbeleuchtung vermindert schlechte Sicht und ungenügende Ausleuchtung auf Transportgut und Umgebung und sorgt so für eine einfache und sichere Bedienung des Vakuumhebers.

Wartung & UVV-Prüfung

Mit einer jährlichen Wartung und Prüfung der Unfallverhütungsvorschrift (UVV) an Ihrem Vakuumheber erzielen Sie erhöhte Ausfallsicherheit für Mensch und Maschine.

Vertikaler Transport
Ideal zum transportieren von stehend gelagerten Teilen wie z.B. für die Vormontage von Wohnmobil-Heckteilen oder als AERO-WINDOW für den Transport von Fensterelementen und Glasscheiben bis 300kg. (die Scheibe kann mit einem Handrad um +/- 90° in 45°-Rasterungen geschwenkt werden)
Schwenken 90°
Die Last kann stehend oder liegend aufgenommen und um 90° geschwenkt werden. Bei geringen Transportgutgewichten (bis 150 kg) ist das manuelle Schwenken mit einem Schwenkhebel oder durch das Eigengewicht des Transportgutes möglich, bei größeren Gewichten empfiehlt sich die Verwendung eines Hubzylinders. (bis max. 1.000 kg)
Wenden 180°
Wendelifter ermöglichen die Bearbeitung von 2 Seiten. Bequem können Sie das Transportgut mit dem Wende-Vakuumheber von 0 bis 180° schwenken. Egal ob Sie in der Qualitätskontrolle beide Seite eines Blechs oder einerPlatte auf Beschädigungen überprüft müssen, beidseitig bearbeiten müssen oder Furnier auf Holzplatten aufgebracht werden muss, die AERO-LIFT Wendegeräte machen das Arbeiten durch den elektrischen Schwenkmotor zu einem Kinderspiel. Platten und Bleche mit einem Gewicht von mehreren hundert Kilo können mit einem Knopfdruck ohne Kraftaufwand mit der Wendetraverse um 180° gewendet werden.
Motorschutzschalter
Durch den Motorschutzschalter werden Fehlfunktionen der Vakuumerzeuger ausgeschlossen. Dieser zusätzliche Sicherungsmechanismus erhöht die Lebensdauer der Anlage und verringert den Reparaturaufwand.
Abschaltautomatik
Reduziert die Energiekosten deutlich, gleichzeitig sorgt die Abschaltung für eine wahrnehmbare reduzierung der Geräuschkulisse, da der Vakuumheber nur bei Bedarf aktiviert wird.
Kranhaltetasche komplett
Die praktische Kranhaltetasche für den Vakuumheber sichert eine zuverlässige Bedienung des Krans über die Kranbirne während der Bediener mit beiden Händen den Manipuliergriff des Vakuumhebers halten kann. Durch die schnelle Erreichbarkeit der Kranbirne erhöht sich zudem die Bedienungsgeschwindigkeit.
LED-Warnleuchten
Zusätzliche Sicherheiteinrichtung, insbesondere für besonders laute Produktionsumgebungen geeignet. Warnt den Bediener nicht nur akustisch, sondern mit einer weit hin sichbaren LED-Warnleuchte.
Abstellfüße für Parkposition oder IPE
Abstellfüße bieten bei Bedarf die Möglichkeit den Vakuumheber sicher abzustellen, ohne die empfindlichen Saugplatten zu belasten. Dank der Abstellfüße kann das Gerät über längere Zeit ungenutzt gelagert werden ohne negative Einflüsse auf Traverse und Sauger.
Wasserabscheider
Reduziert die Feuchtigkeit im Vakuumkreislauf und schützt so empfindliche Bauteile vor Nässe. Dadurch steigert sich die Lebensdauer der Anlage erheblich.
Unterschiedliche Manipuliergriffe
Lieferbar als abwinkelbare Variante mit einem oder zwei Haltearmen oder als starre Variante mit Gegengewicht. Die unterschiedlichen Manipuliergriffe erlauben eine höhere Flexibilität und Nutzbarkeit für Anwender. Für jeden Anwendungsfall kann der Vakuumheber mit den richtigen Griffen ausgestattet werden.
Kabeltrommel mit 5 bis 30m
Erhöht die Reichweite des Vakuumhebers und das damit verbundene Einsatzspektrum um mehrere Quadratmeter. Durch den Einsatz der Kabeltrommel, kann der Vakuumheber freier bewegt und dezentraler in der Halle eingesetzt werden.
Einzeln absperrbare Saugplatten und Quertraversen
Einzeln absperrbare Saugplatten und Quertraversen ermöglichen eine flexiblere Handhabung unterschiedlich großer Transportgüter. Bei Bedarf können einzelne Saugplatten oder ganze Quertraversen-Stränge vom Saugkreis abgetrennt werden und so auch kleinere Flächen zuverlässig angehaftet werden.
Bedienpult
Bietet dem Anwender einen stark erhöhten Komfort durch das Zusammenbringen der Funktionen der Anlage in einer Steuereinheit. Je nach Anforderung im Anwendungsfall kann hier sowohl die komplette Anlagensteuerung für Kran und Vakuumheber, als auch nur teilweise Funktionen abgebildet werden.
Transportgutbeleuchtung
Zur sicheren Steuerung des Vakuumhebers sollte der Bewegungsbereich gut einsichtig sein. Die Transportgutbeleuchtung vermindert schlechte Sicht und ungenügende Ausleuchtung auf Transportgut und Umgebung und sorgt so für eine einfache und sichere Bedienung des Vakuumhebers.
Wartung & UVV-Prüfung
Mit einer jährlichen Wartung und Prüfung der Unfallverhütungsvorschrift (UVV) an Ihrem Vakuumheber erzielen Sie erhöhte Ausfallsicherheit für Mensch und Maschine.
