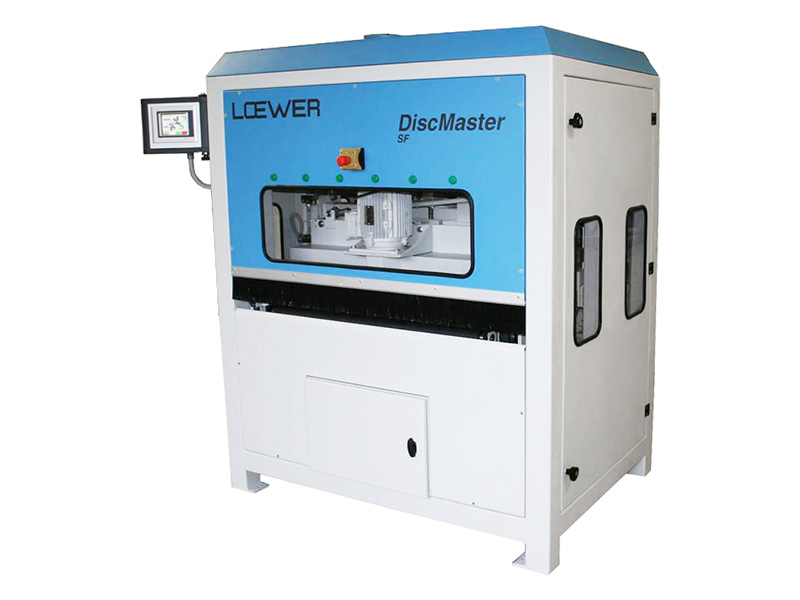

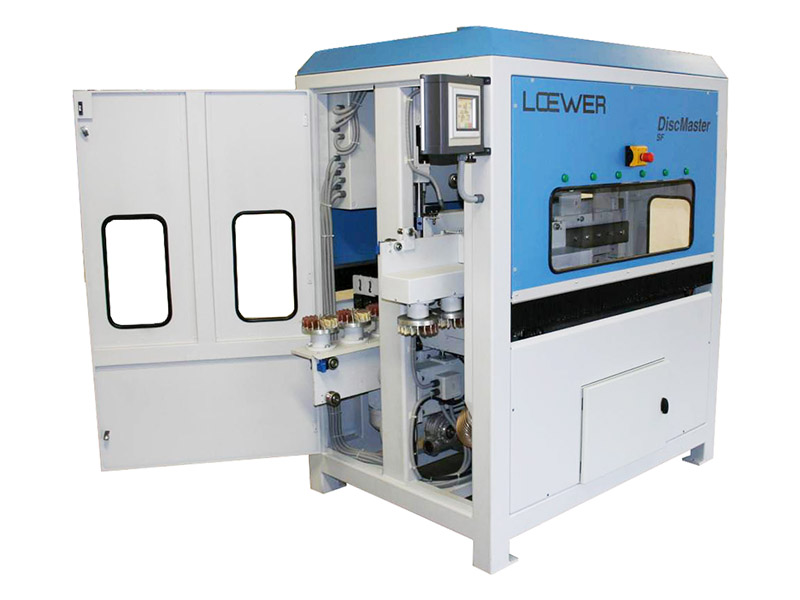

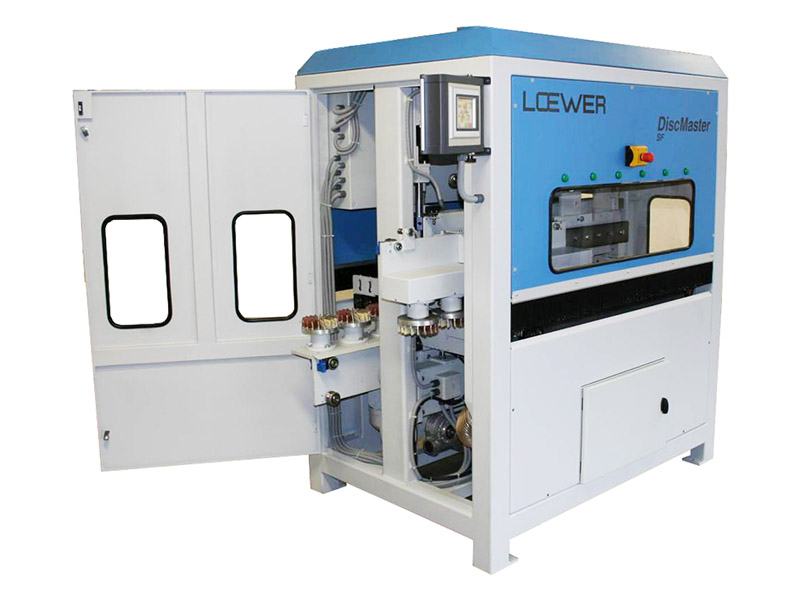

Löwer DiscMaster SF

Entgrat- und Verrundungsmaschine

Löwer DiscMaster SF

Entgrat- und Verrundungsmaschine

Allgemeine Beschreibung:

Der DiscMaster SF ist ausgestattet mit oszillierenden Discstationen von oben und unten für die gleichzeitige Bearbeitung von zwei Werkstückseiten in einem Durchgang. Die Discwerkzeuge mit flexiblen Schleiflamellen rotieren und oszillieren dabei quer über das Werkstück. Somit werden alle Innen- und Außenkonturen gleichmäßig 360° bearbeitet, unabhängig von der Ausrichtung der Kontur.

Die DiscMaster SF ist in 2 unterschiedlichen Ausführungen erhältlich:

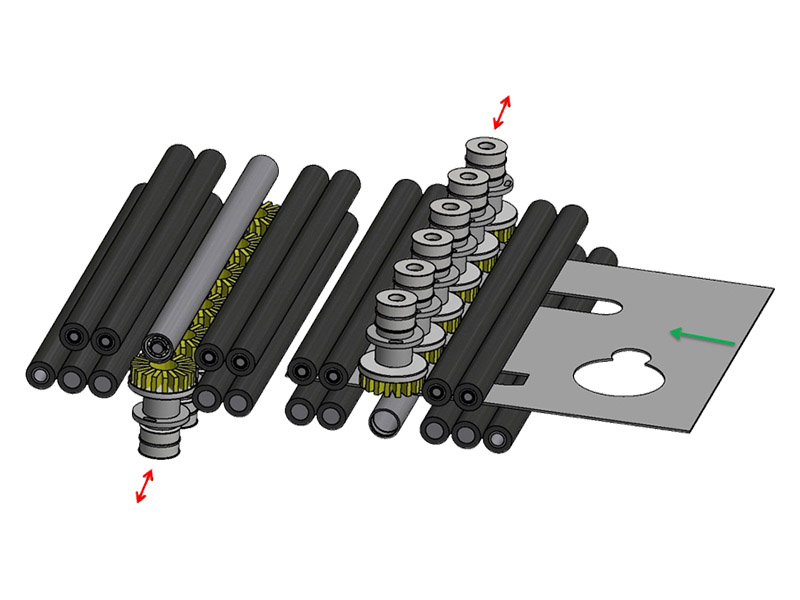

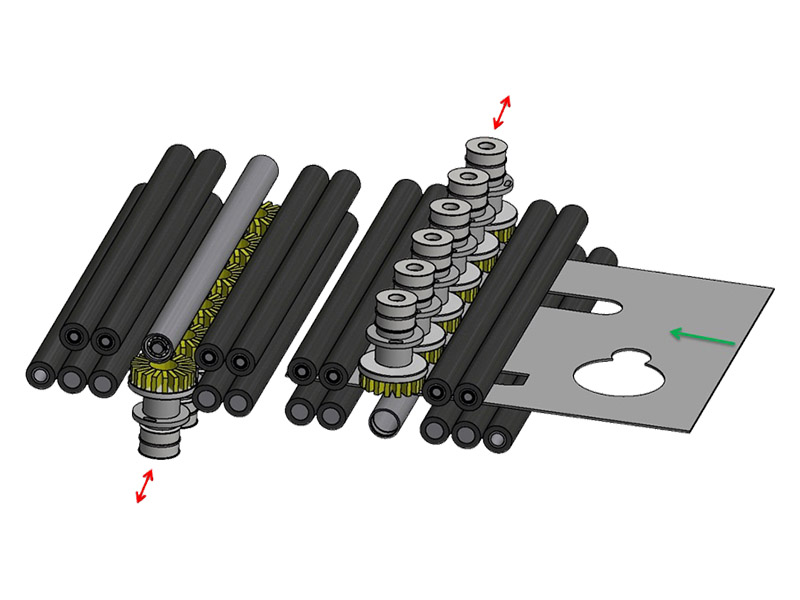

DiscMaster SF 1/1: Je eine oszillierende Discstation oben und unten in 1000mm oder 1500mm Arbeitsbreite.

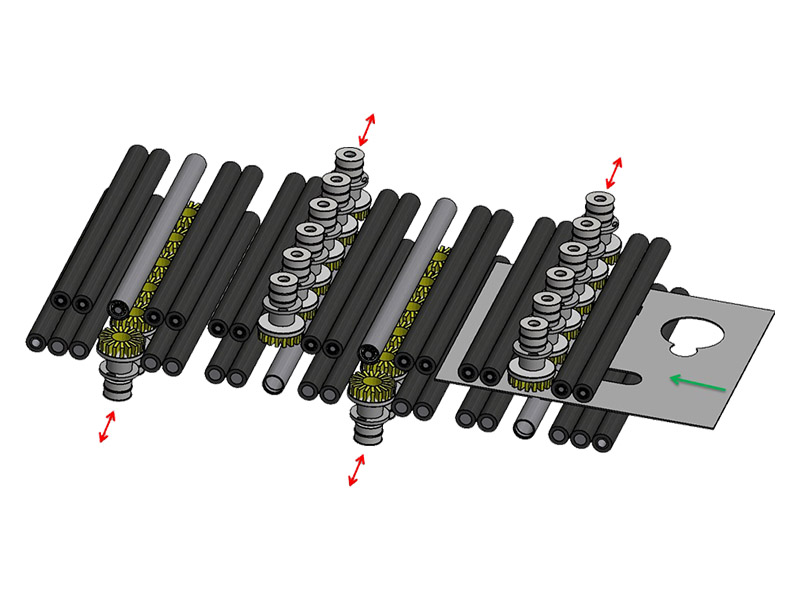

DiscMaster SF 2/2: Je zwei oszillierende Discstationen oben und unten in 1000mm oder 1500mm Arbeitsbreite.



Highlights:

  • Geeignet für Laser-, Stanz- und Nibbelteile, Flachteile oder 3D-Teile mit Erhebungen und Vertiefungen sowie folierte und verzinkte Bleche
  • beideitige Bearbeitung in einem Durchgang
  • gleichmäßige 360° Bearbeitung von Innen- und Aussenkonturen
  • sehr starke Zustellung der Lamellen möglich, wegen Rollenvorschub
  • geringe Energiekosten
  • sehr geräuscharme Bearbeitung
  • sehr oberflächenschonend bei verzinkten und folierten Blechen

Technische Daten:

DiscMaster SF 1/1-1000 DiscMaster SF 1/1-1500 DiscMaster SF 2/2-1000 DiscMaster SF 2/2-1500
Arbeitsbreite 1.000 mm 1.500 mm 1.000 mm 1.500 mm
Anzahl Disc nebeneinander je Station / Total 6 / 12 9 / 18 6 / 24 9 / 36
Discmotoren 2x 2,2 kW / 500-1.200 U/min 4x 2,2 kW / 500-1.200 U/min
Discdurchmesser 150 mm
Werkstückdicken 1 bis 80 mm
kürzeste Werkstücklänge 320 mm
stufenlose Vorschubgeschwindigkeit 0,5 bis 4 m/min
Absauganschluss 1x 180 mm 2x 180 mm
Luftanschluss 6 bis 8 bar mit Wartungseinheit
Maschinenabmessung (LxBxH) 1.090 x 1.620 x 1.940 mm 1.090 x 2.120 x 1.940 mm 1.970 x 1.620 x 1.940 mm 1.970 x 2.120 x 1.940 mm
Gewicht 1.800 kg 2.100 kg 2.600 kg 2.900 kg
DiscMaster SF 1/1-1000
  • Arbeitsbreite: 1.000 mm
  • Anzahl Disc nebeneinander je Station / Total: 6 / 12
  • Discmotoren: 2x 2,2 kW / 500-1.200 U/min
  • Discdurchmesser: 150 mm
  • Werkstückdicken: 1 bis 80 mm
  • kürzeste Werkstücklänge: 320 mm
  • stufenlose Vorschubgeschwindigkeit: 0,5 bis 4 m/min
  • Absauganschluss: 180 mm
  • Luftanschluss: 6 bis 8 bar mit Wartungseinheit
  • Maschinenabmessung (LxBxH): 1.090 x 1.620 x 1.940 mm
  • Gewicht: 1.800 kg
DiscMaster SF 1/1-1500
  • Arbeitsbreite: 1.500 mm
  • Anzahl Disc nebeneinander je Station / Total: 9 / 18
  • Discmotoren: 2x 2,2 kW / 500-1.200 U/min
  • Discdurchmesser: 150 mm
  • Werkstückdicken: 1 bis 80 mm
  • kürzeste Werkstücklänge: 320 mm
  • stufenlose Vorschubgeschwindigkeit: 0,5 bis 4 m/min
  • Absauganschluss: 180 mm
  • Luftanschluss: 6 bis 8 bar mit Wartungseinheit
  • Maschinenabmessung (LxBxH): 1.090 x 2.120 x 1.940 mm
  • Gewicht: 2.100 kg
DiscMaster SF 2/2-1000
  • Arbeitsbreite: 1.000 mm
  • Anzahl Disc nebeneinander je Station / Total: 6 / 24
  • Discmotoren: 4x 2,2 kW / 500-1.200 U/min
  • Discdurchmesser: 150 mm
  • Werkstückdicken: 1 bis 80 mm
  • kürzeste Werkstücklänge: 320 mm
  • stufenlose Vorschubgeschwindigkeit: 0,5 bis 4 m/min
  • Absauganschluss: 2x 180 mm
  • Luftanschluss: 6 bis 8 bar mit Wartungseinheit
  • Maschinenabmessung (LxBxH): 1.970 x 1.620 x 1.940 mm
  • Gewicht: 2.600 kg
DiscMaster SF 2/2-1500
  • Arbeitsbreite: 1.500 mm
  • Anzahl Disc nebeneinander je Station / Total: 9 / 36
  • Discmotoren: 4x 2,2 kW / 500-1.200 U/min
  • Discdurchmesser: 150 mm
  • Werkstückdicken: 1 bis 80 mm
  • kürzeste Werkstücklänge: 320 mm
  • stufenlose Vorschubgeschwindigkeit: 0,5 bis 4 m/min
  • Absauganschluss: 2x 180 mm
  • Luftanschluss: 6 bis 8 bar mit Wartungseinheit
  • Maschinenabmessung (LxBxH): 1.970 x 2.120 x 1.940 mm
  • Gewicht: 2.900 kg

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Maschinenoptionen:

Sensorleiste

Zur Verschleißkontrolle, Erfassung Maschinenbelegung sowie Anzeige für den Materialeinschub

Absauganlage

Zum Absaugen von gesundheitsschädlichen Schleifstäuben bieten wir Ihnen die passende Absauganlage für Ihre Löwer Maschine. Abgestimmt auf Ihre Anwendung erhalten Sie diese bei uns in Trocken- oder Nassausführung

Rollenbahn

Gerne bieten wir Ihnen am Ein- und Auslauf der Maschine eine zusätzliche Rollenbahn an um sowohl schnell eine größere Menge Kleinteile sowie auch größere Bleche aufzulegen und in die Maschine zu führen.

Sensorleiste

Zur Verschleißkontrolle, Erfassung Maschinenbelegung sowie Anzeige für den Materialeinschub

Absauganlage

Zum Absaugen von gesundheitsschädlichen Schleifstäuben bieten wir Ihnen die passende Absauganlage für Ihre Löwer Maschine. Abgestimmt auf Ihre Anwendung erhalten Sie diese bei uns in Trocken- oder Nassausführung.

Rollenbahn

Gerne bieten wir Ihnen am Ein- und Auslauf der Maschine eine zusätzliche Rollenbahn an um sowohl schnell eine größere Menge Kleinteile sowie auch größere Bleche aufzulegen und in die Maschine zu führen.

Einsetzbare Schleifmittelwerkzeuge:

Smart-Flex Disc

sehr offen und flexibel und somit ideal für die Verrundung von 3D-Teilen mit Durchzügen oder auch für folierte und verzinkte Werkstücke.

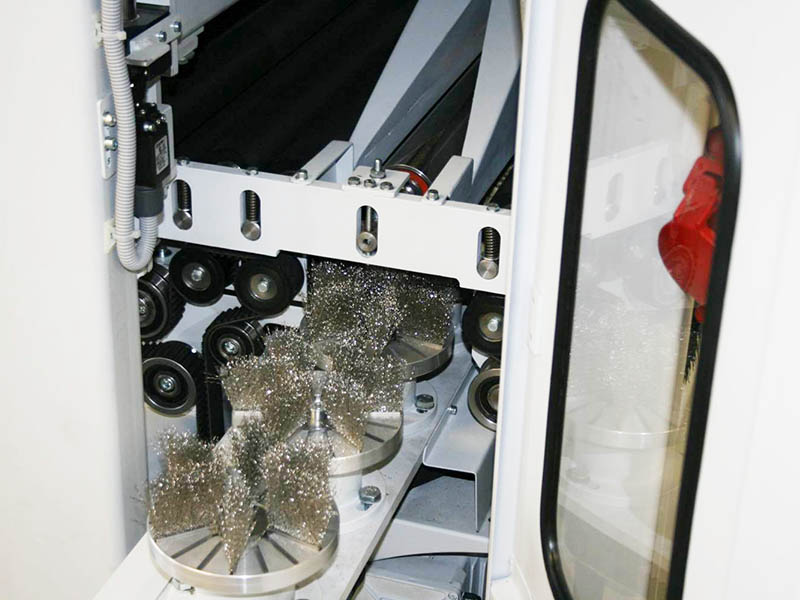

Oxid-Disc

Dieses Werkzeug haben wir in zwei Ausführungen:

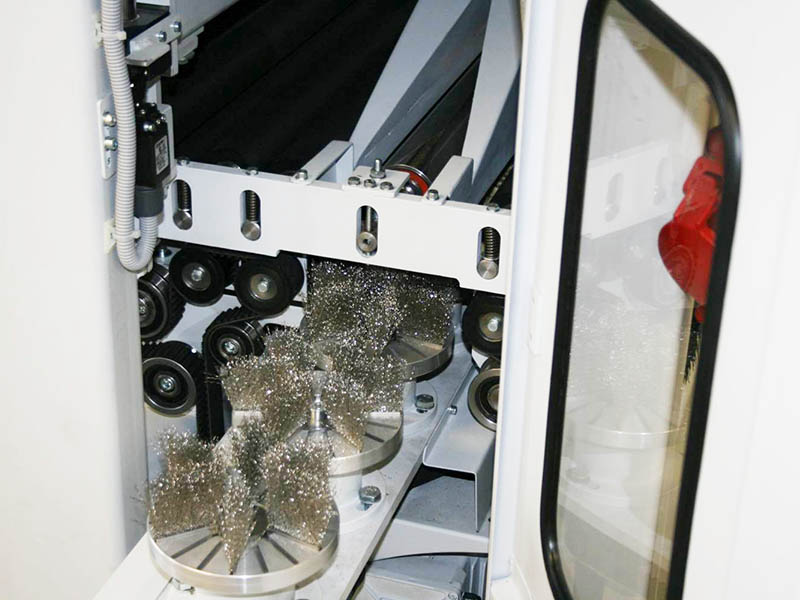

  1. mit auswechselbaren Edelstahldrahtbürsten zum Entfernen der Oxidschicht auf den Seitenkanten.
  2. Disc mit fest installierten Messingbürsten
Smart-Flex Disc

sehr offen und flexibel und somit ideal für die Verrundung von 3D-Teilen mit Durchzügen oder auch für folierte und verzinkte Werkstücke.

Oxid-Disc

Dieses Werkzeug haben wir in zwei Ausführungen:

  1. mit auswechselbaren Edelstahldrahtbürsten zum Entfernen der Oxidschicht auf den Seitenkanten.
  2. Disc mit fest installierten Messingbürsten
Für unsere unterschiedlichen Werkzeugtypen halten wir verschiedene Körnungen und Materialien (z.B. Aluminiumoxid, Zirkon etc.) auf Lager. Je nach Anwendungsfall können wir Ihnen somit jederzeit die richtigen Werkzeuge anbieten um das optimale Ergebnis aus Ihrer Entgratmaschine zu holen.
