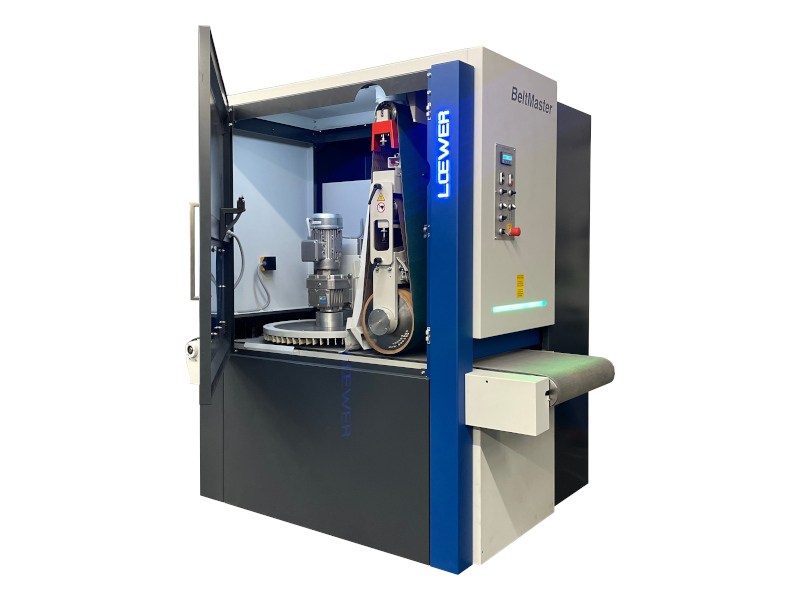

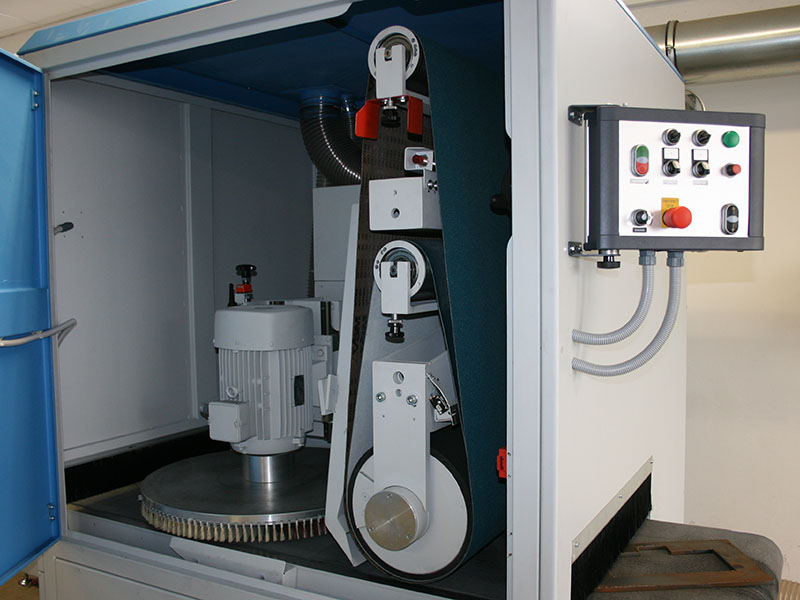

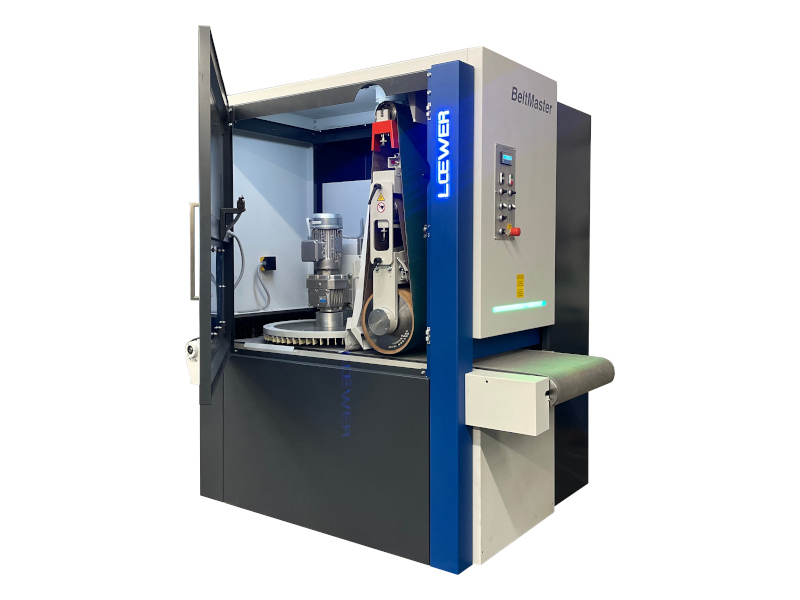

Löwer TwinMaster TbD-600Entgrat- und Verrundungsmaschine

Löwer TwinMaster TbD−600

Entgrat- und Verrundungsmaschine

Allgemeine Beschreibung:

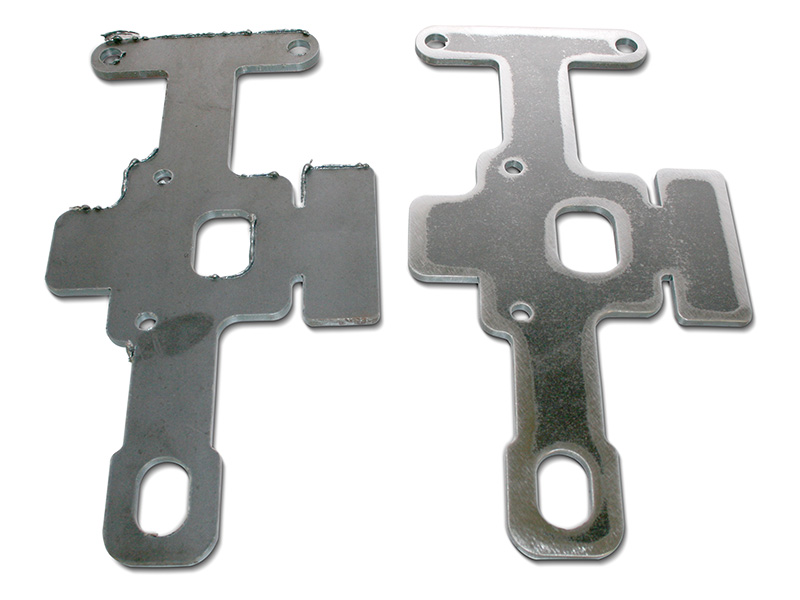

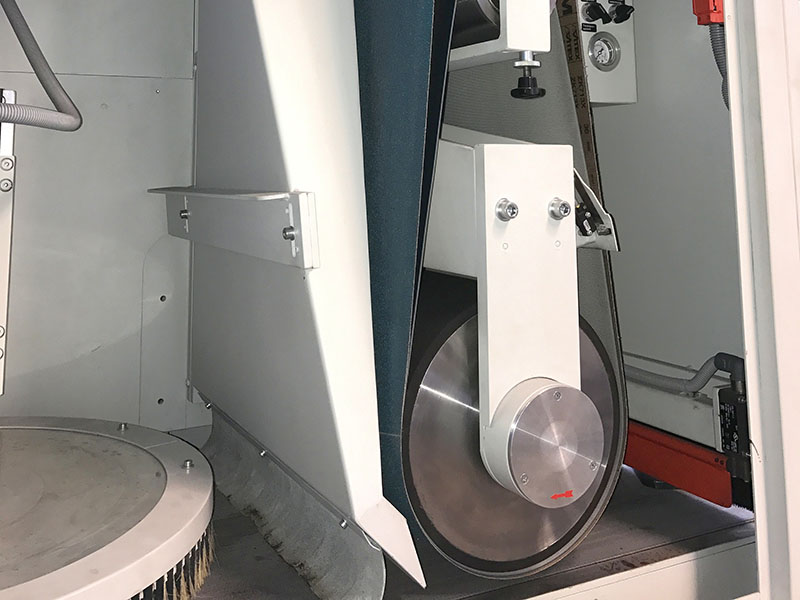

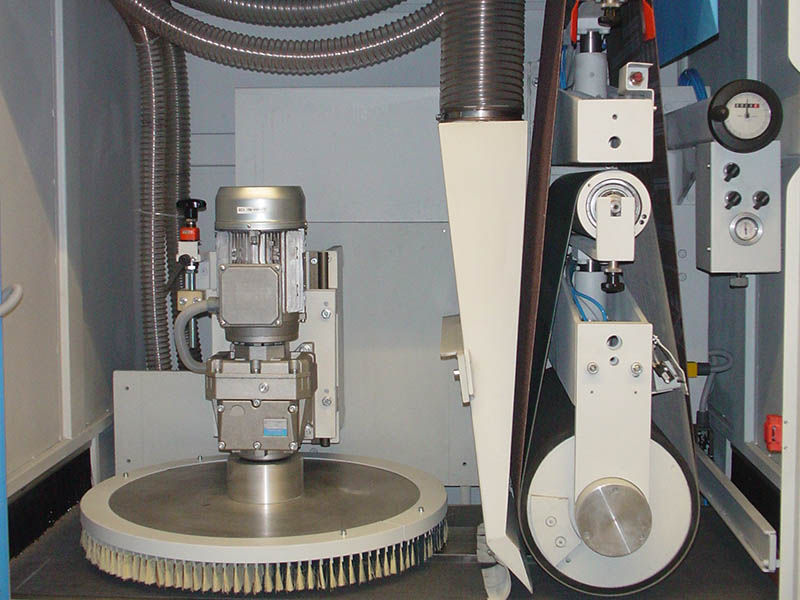

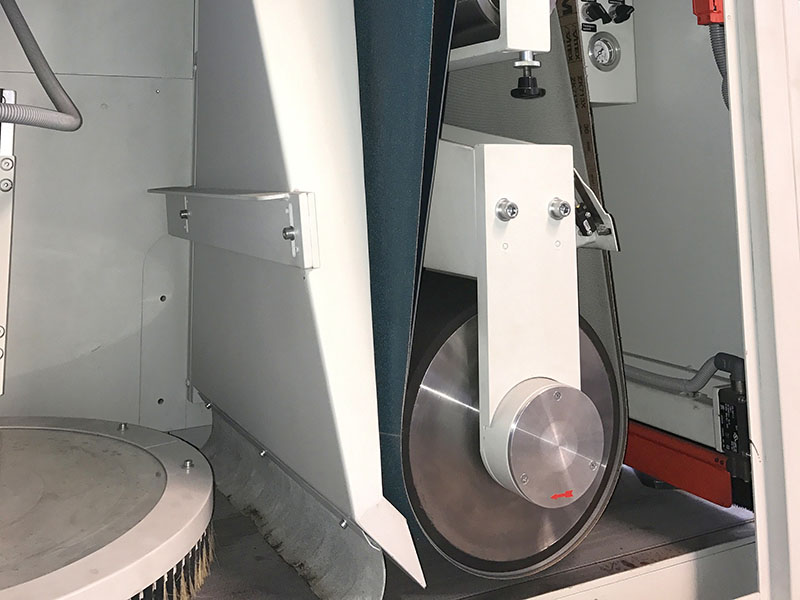

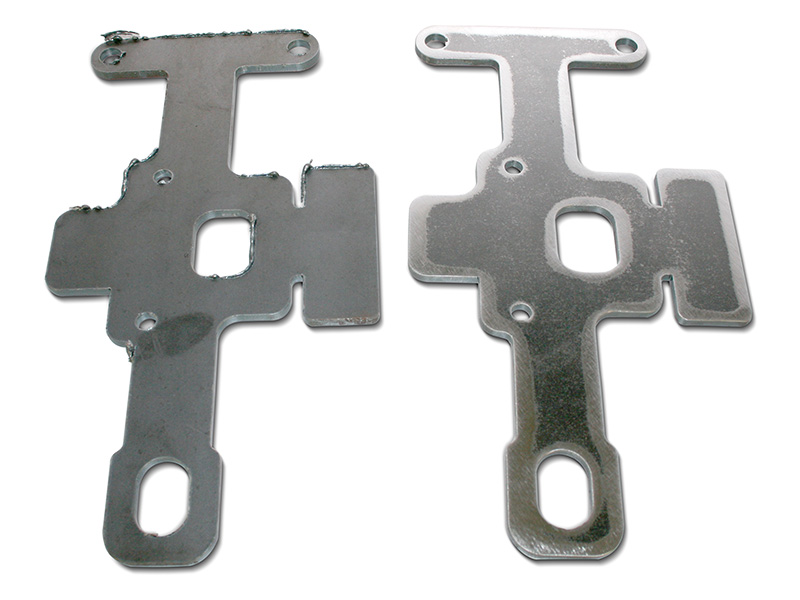

Die TwinMaster ist eine Entgratmaschine für Plasma und Autogengeschnittene Teile. Das einseitige Bearbeitungsverfahren ist ideal geeignet für Bauteile mit einem Mindestformat in der Größe einer Kreditkarte bis zu einer maximalen Breite von 600 mm. Das Herzstück des TwinMasters ist das TwinBelt-Aggregat. Ein endloses Schleifband läuft über eine sehr weiche Kontaktwalze, wodurch man viel Schleifdruck auf den Kanten bei wenig Bearbeitung auf den Werkstückflächen erzielt. Ein zusätzlich innen laufendes Druckband erhöht den Druck auf den Kanten und schützt das Schleifband gegen Durchstiche. Das zum Patent angemeldete System erzielt beste Entgratergebnisse bei hohem Toleranzausgleich.

Highlights/Vorteile:

  • sehr weiche Kontaktrolle, viel Schleifdruck auf den Kanten bei wenig Druck auf den Flächen
  • zusätzliches Druckband für mehr Kantendruck bei Erhalt der Flexibilität und Schutz desSchleifbandes
  • zusätzliche Toleranzschleifeinrichtung (Luftkissen) für Ausgleich von Verzug bis zu 6mm
  • 2500mm langes endloses Schleifband für kühleren Schliff und lange Standzeiten
  • pneumatische Schleifbandspannung für Schleifbandwechsel innerhalb von Sekunden
  • Schleifbandoszillation für bessere Entgratung

Technische Daten:

TwinMaster TbD-600
Arbeitsbreite 600 mm
Disc-Motoren 3 kW
Motor Schleifbandaggregat 7,5 kW
Discdurchmesser Ø 700 mm
Schleifbandabmessung 2.500 x 640 mm
Abmessung Innenlaufendes Druckband 1.660 x 630 mm
Schleifbandgeschwindigkeit 15 m/s
Stufenlose Drehzahlregelung der Disc
Werkstückdicken 2,0 – 100,0 mm
kleinstes Werkstückmaß 50 x 50 mm

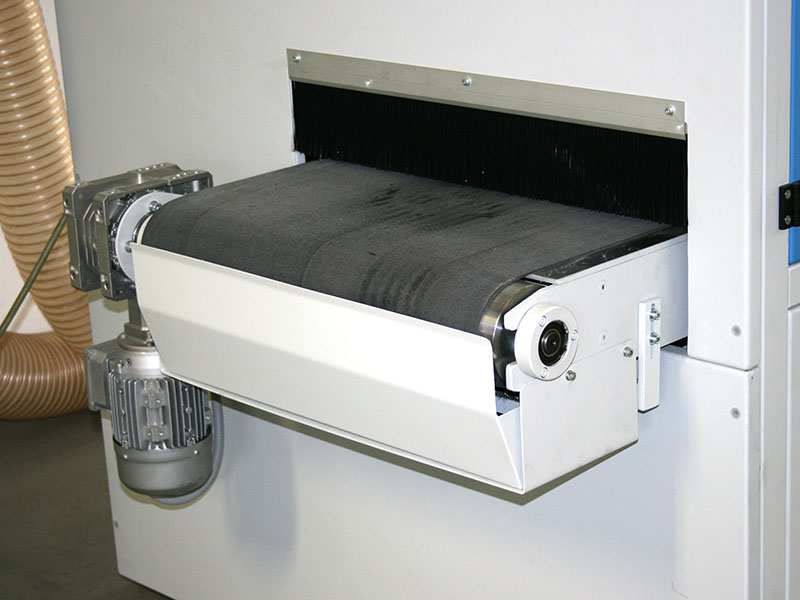

stufenlose Vorschubgeschwindigkeit Transportband 0,5 bis 3,5 m/min
Absauganschluss ø Ø200 mm
Betriebsdruck 6-8 bar, max. 8 bar
Maschinenabmessung (LxBxH) 2.080 x 1.550 x 2.140 mm
Gewicht 2.000 kg
  • Arbeitsbreite: 600 mm
  • Disc-Motoren: 3,0kW
  • Motor Schleifbandaggregat: 7,5 kW
  • Discdurchmesser: 700 mm
  • Schleifbandabmessung: 2.500 x 640 mm
  • Abmessung innelaufendes Druckband: 1.660 x 630 mm
  • stufenlose Schleifbandgeschwindigkeit (Optional): 15 m/s
  • stufenlose Drehzahlregelung der Disc (Optional): Ja
  • Werkstückdicken: 2,0 – 100,0 mm
  • kleinstes Werkstückmaß: 50 x 50 mm
  • stufenlose Vorschubgeschwindigkeit Transportband: 0,5 bis 3,5 m/min
  • Absauganschluss ø: Ø200 mm
  • Betriebsdruck: 6-8 bar, max. 8 bar
  • Maschinenabmessung (LxBxH): 2.080 x 1.550 x 2.140 mm
  • Gewicht: 2.000 kg

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Maschinenoptionen:

Niederhalterollen

3 Stück federnd gelagert. Zum halten von nichtmagnetischen Werkstücken.

Absauganlage

Zum Absaugen von gesundheitsschädlichen Schleifstäuben bieten wir Ihnen die passende Absauganlage für Ihre Löwer Maschine. Abgestimmt auf Ihre Anwendung erhalten Sie diese bei uns in Trocken- oder Nassausführung

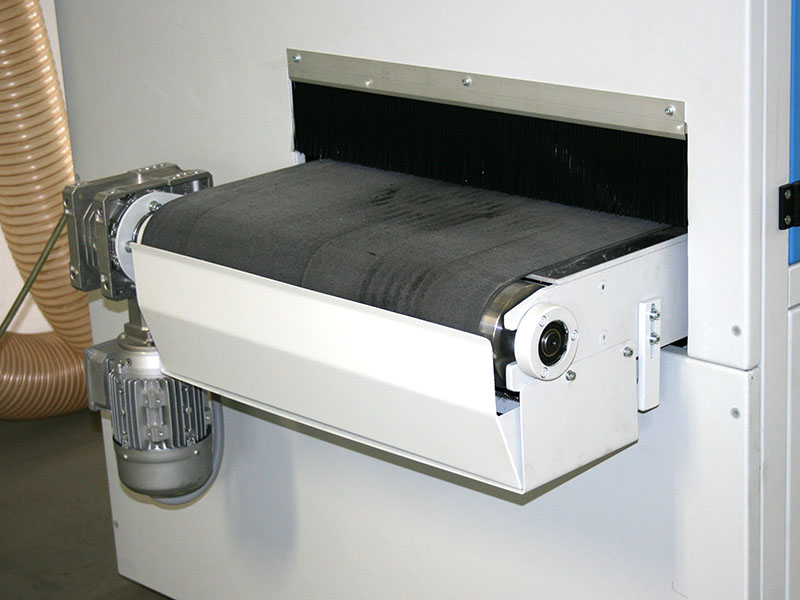

Rollenbahn

Gerne bieten wir Ihnen am Ein- und Auslauf der Maschine eine zusätzliche Rollenbahn an um sowohl schnell eine größere Menge Kleinteile sowie auch größere Bleche aufzulegen und in die Maschine zu führen.

Niederhalterollen

3 Stück federnd gelagert. Zum halten von nichtmagnetischen Werkstücken.

Absauganlage

Zum Absaugen von gesundheitsschädlichen Schleifstäuben bieten wir Ihnen die passende Absauganlage für Ihre Löwer Maschine. Abgestimmt auf Ihre Anwendung erhalten Sie diese bei uns in Trocken- oder Nassausführung.

Rollenbahn

Gerne bieten wir Ihnen am Ein- und Auslauf der Maschine eine zusätzliche Rollenbahn an um sowohl schnell eine größere Menge Kleinteile sowie auch größere Bleche aufzulegen und in die Maschine zu führen.

Einsetzbare Schleifmittelwerkzeuge:

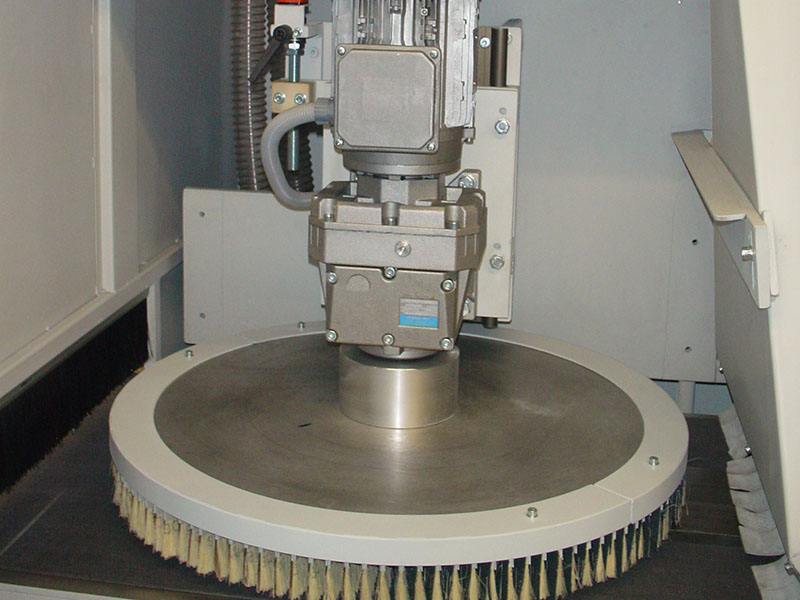

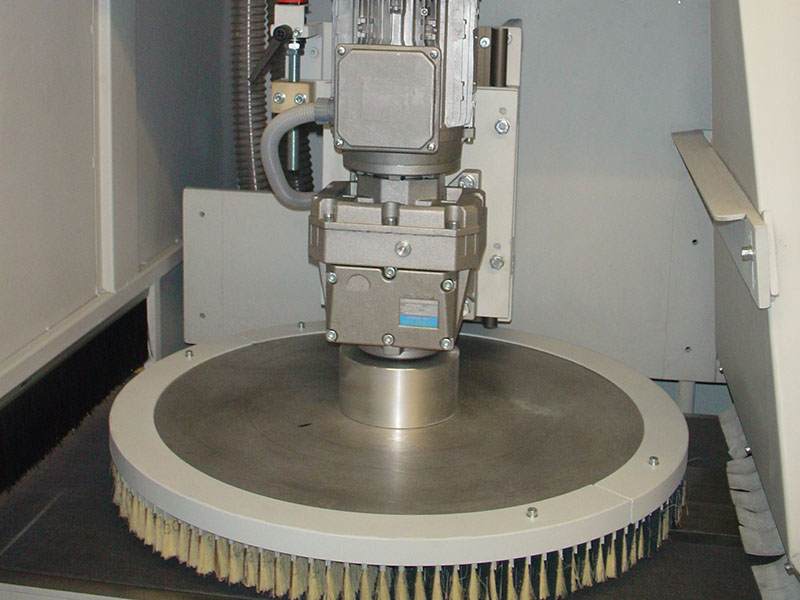

Smart-Flex Disc

sehr offen und flexibel und somit ideal für die Verrundung von 3D-Teilen mit Durchzügen oder auch für folierte und verzinkte Werkstücke.

Schleif- & Vliesbänder

in verschiedenen Körnungen und Ausführungen für ein optimales Bearbeitungsergebnis

Smart-Flex Disc

sehr offen und flexibel und somit ideal für die Verrundung von 3D-Teilen mit Durchzügen oder auch für folierte und verzinkte Werkstücke.

Schleif- & Vliesbänder

In verschiedenen Körnungen und Ausführungen für ein optimales Bearbeitungsergebnis

Für unsere unterschiedlichen Werkzeugtypen halten wir verschiedene Körnungen und Materialien (z.B. Aluminiumoxid, Zirkon etc.) auf Lager. Je nach Anwendungsfall können wir Ihnen somit jederzeit die richtigen Werkzeuge anbieten um das optimale Ergebnis aus Ihrer Entgratmaschine zu holen.
