Carif BA BaureiheVollautomatische Bandsägemaschinen

Carif BA Baureihe

Vollautomatische Bandsägemaschinen

Allgemeine Beschreibung:

Die vollautomatische Baureihe „BA“ aus dem Hause Carif steht für eine intuitive Bedienung (insbesondere mit der Option Touch-Steuerung) und einen soliden und langlebigen Maschinenbau.
Der optionale 7-Zoll LED-Touch-Screen mit USB Schnittstelle und PC-Anbindung über Ethernet zur Fernbedienung und Überwachung vom Büro bietet grundlegende Vorteile in der Bedienung Ihrer vollautomatischen Bandsäge. Hierzu zählen: einfaches und schnelles Programmieren mit Import/Export von Schnittprogrammen, Job Assistent, Statistiken, Service und Kalkulation. Somit holen Sie das absolute optimum aus Ihrer Bandsäge.

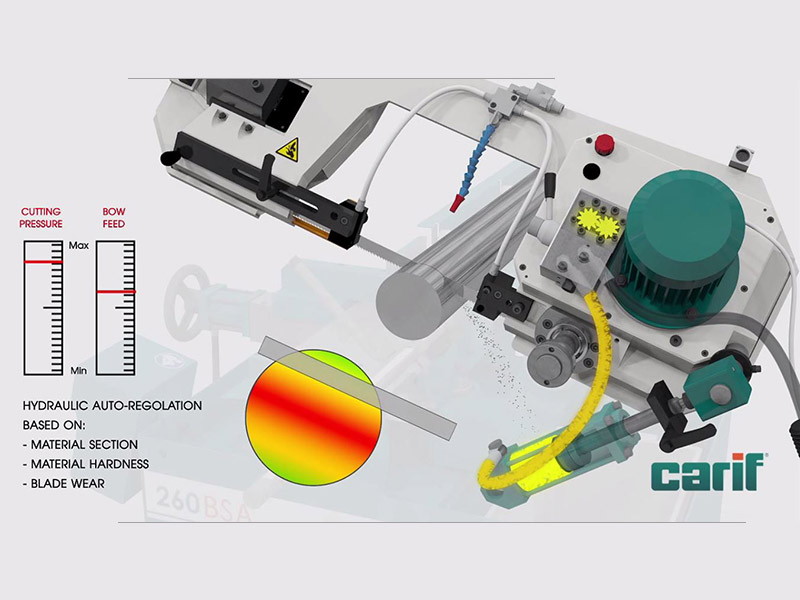

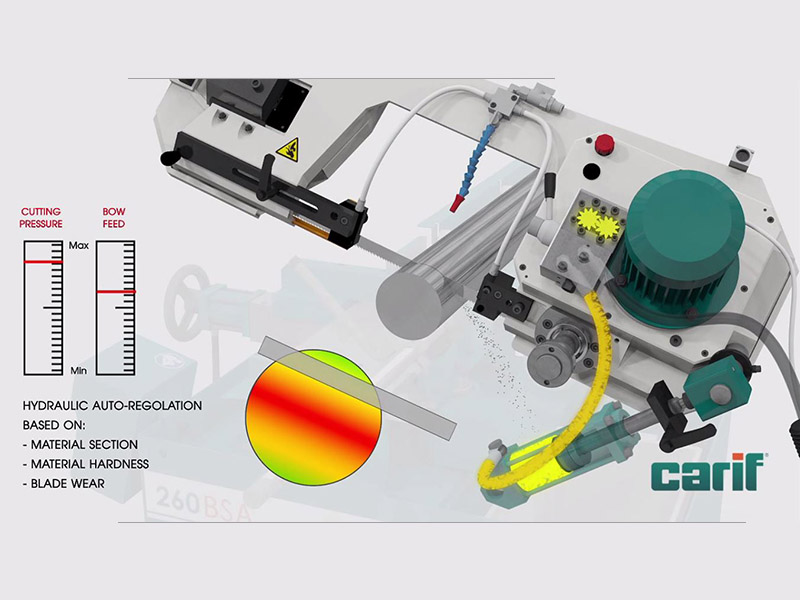

Alle CARIF Bandsägen sind Standardmäßig mit unserem patentierten Hydraulikvorschub ausgestattet. Mit dieser einmaligen Feineinstellung haben Sie folgende Vorteile: eine höhere Produktqualität, einen ruhigeren Lauf sowie eine höhere Lebensdauer vom Sägeband und der Maschine. Der Hydraulikvorschub regelt den Druck des Sägebands auf das Material. Zur stufenlosen Regelung stehen 2 Sägebandgeschwindigkeiten, optional auch mit Inverter (“VAR-E”) zur stufenlosen Schnittgeschwindigkeit, zur Verfügung. Die Winkelverstellung zwischen 90° und +60° erfolgt manuell. Alle Modelle können individuell mit Rollenbahnen und unterschiedlichen Optionen konfiguriert werden und sind ab Lager kurzfristig lieferbar.

Technische Daten:

BA 260 CNC BA 320 CNC BA 450 CNC
Werkstückbreite Max. 260 mm 320 mm 450 mm
Optional 300 mm 400 mm 500 mm
Schnitt­geschwindigkeit Stufenlos 15 bis 100 m/min 15 bis 100 m/min 15 bis 100 m/min
Leistung KW 2,2kW 2,2kW 4kW
Sägeblattmaße 2.450x27x0,9 mm 3.025x27x0,9 mm 3.660x34x1,1 mm
Maße Breite 1.650 mm 1.950 mm 2.250 mm
Länge 2.560 mm 2.770 mm 2.950 mm
Höhe * 1.650 / 1.300 mm 1.800 / 1.320 mm 1.800 / 1.550 mm
Arbeitshöhe 830 mm 830 mm 830 mm
Gewicht 700 kg 1.050 kg 1.600 kg

* Bügel oben/unten

Schneidkapazität:

90° -45° +45° +60°
BA 260 CNC Rundmaterial 220 mm 150 mm 90 mm
Quadrat 220 mm 150 mm 60 mm
Rechteck (BxH) 260 x 150 mm 150 x 150 mm 90 x 60 mm
BA 320 CNC Rundmaterial 275 mm 200 mm 130 mm
Quadrat 265 mm 185 mm 130 mm
Rechteck (BxH) 320 x 220 mm 185 x 220 mm 120 x 140 mm
BA 450 CNC Rundmaterial 330 mm 280 mm 170 mm
Quadrat 320 mm 250 mm 150 mm
Rechteck (BxH) 450 x 240 mm 270 x 240 mm 170 x 125 mm
Carif BA 260 CNC

  • Werkstückbreite Max.: 260 mm
  • Werkstückbreite Optional: 300 mm
  • Schnittgeschwindigkeit Stufenlos: 15 bis 100 m/min
  • Leistung in KW: 2,2
  • Sägeblattmaße: 2.450x27x0,9 mm
  • Maße Breite: 1.650 mm
  • Maße Länge: 2.560 mm
  • Maße Höhe*: 1.650 / 1.300 mm
  • Maße Arbeitshöhe: 830 mm
  • Gewicht: 700 kg

* Bügel oben/unten

Schneidkapazität:

Rundmaterial: 90°=220 mm │ +45°=150 mm │ +60°=90 mm

Quadrat: 90°=220 mm │ +45°=150 mm │ +60°=60 mm

Rechteck (BxH): 90°=260×150 mm │ +45°=150×150 mm │ +60°=90×60 mm

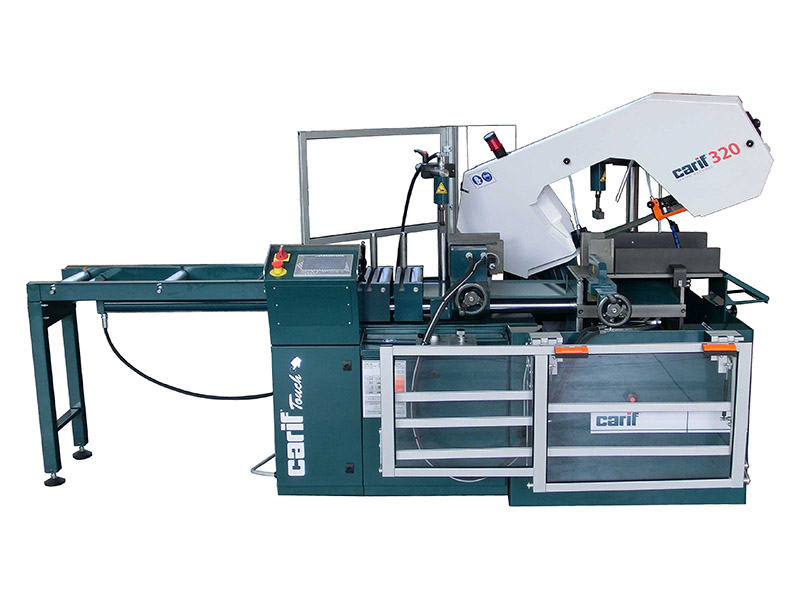

Carif BA 320 CNC

  • Werkstückbreite Max.: 320 mm
  • Werkstückbreite Optional: 400 mm
  • Schnittgeschwindigkeit Stufenlos: 15 bis 100 m/min
  • Leistung in KW: 2,2
  • Sägeblattmaße: 3.025x27x0,9 mm
  • Maße Breite: 1.950 mm
  • Maße Länge: 2.770 mm
  • Maße Höhe*: 1.800 / 1.320 mm
  • Maße Arbeitshöhe: 830 mm
  • Gewicht: 1.050 kg

* Bügel oben/unten

Schneidkapazität:

Rundmaterial: 90°=275 mm │ +45°=200 mm │ +60°=130 mm

Quadrat: 90°=265 mm │ +45°=185 mm │ +60°=130 mm

Rechteck (BxH): 90°=320×220 mm │ +45°=185×220 mm │ +60°=120×140 mm

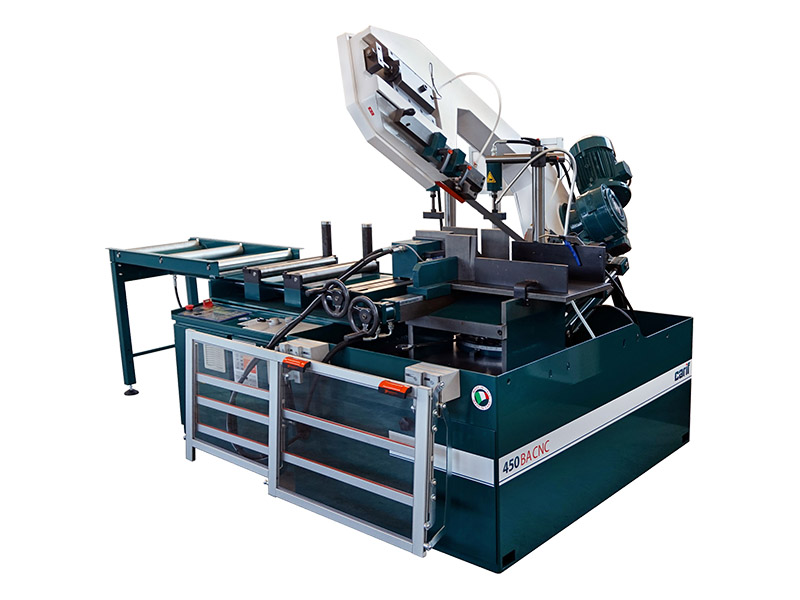

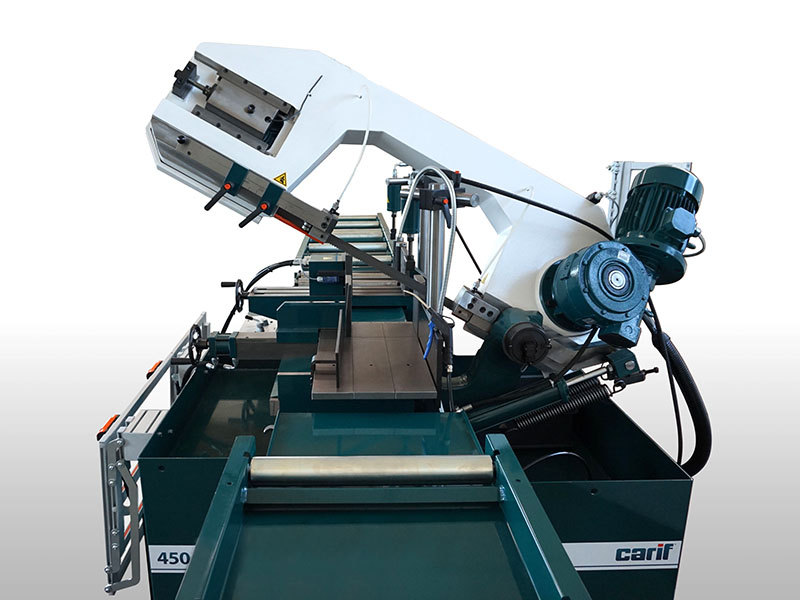

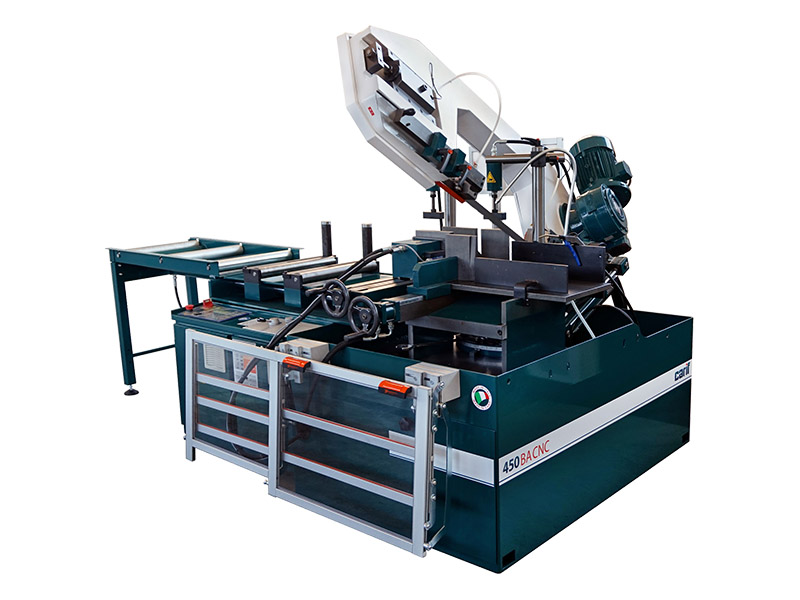

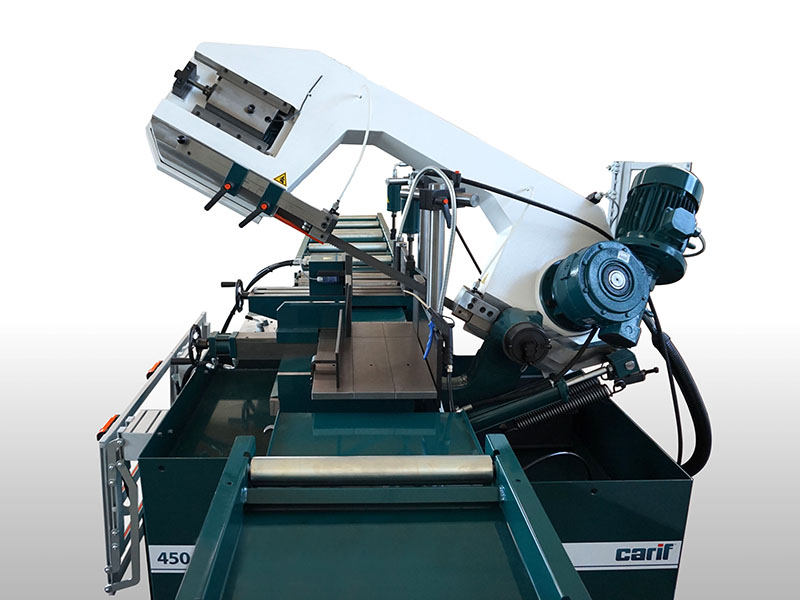

Carif BA 450 CNC

  • Werkstückbreite Max.: 450 mm
  • Werkstückbreite Optional: 500 mm
  • Schnittgeschwindigkeit Stufenlos: 15 bis 100 m/min
  • Leistung in KW: 4
  • Sägeblattmaße: 3.660x34x1,1 mm
  • Maße Breite: 2.250 mm
  • Maße Länge: 2.950 mm
  • Maße Höhe*: 1.800 / 1.550 mm
  • Maße Arbeitshöhe: 830 mm
  • Gewicht: 1.600 kg

* Bügel oben/unten

Schneidkapazität:

Rundmaterial: 90°=330 mm │ +45°=280 mm │ +60°=170 mm

Quadrat: 90°=320 mm │ +45°=250 mm │ +60°=150 mm

Rechteck (BxH): 90°=450×240 mm │ +45°=270×240 mm │ +60°=170×125 mm

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Steuerung:

CNC STANDARD
  • Bedienerfreundliche 2-Achsen CNC-Steuerung für halb- und vollautomatik Betrieb
  • Erstellen und Speichern von 100 Programmen, auch für unterschiedliche Bauteile und Stückzahlen
  • USB-Anschluß
  • NOT-AUS

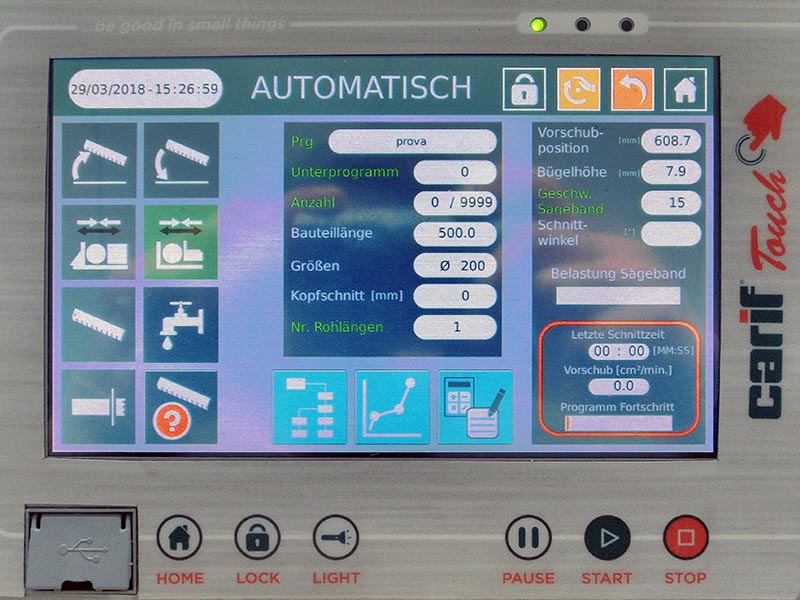

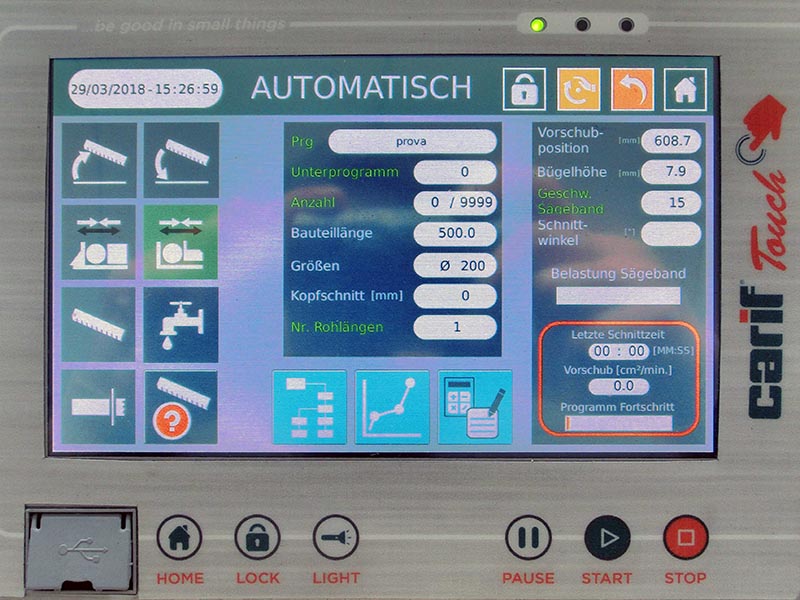

CNC TOUCH
  • Multifunktionale und moderne 4.0 Software
  • USB-Interface und Ethernet-Port zur Datensicherung und Fernbedienung
  • Unterstützung für folgende Anwendungen: Job Assistent, Schneidstatistik, Import/Export von Schnittprogrammen, Dokumentenübersicht, Kalkulation, Konverter, Fernbedienung
  • Für halb- und vollautomatik Betrieb geeignet
CNC STANDARD

  • Bedienerfreundliche 2-Achsen CNC-Steuerung für halb- und vollautomatik Betrieb
  • Erstellen und Speichern von 100 Programmen, auch für unterschiedliche Bauteile und Stückzahlen
  • USB-Anschluß
  • NOT-AUS
CNC TOUCH

  • Multifunktionale und moderne 4.0 Software
  • USB-Interface und Ethernet-Port zur Datensicherung und Fernbedienung
  • Unterstützung für folgende Anwendungen: Job Assistent, Schneidstatistik, Import/Export von Schnittprogrammen, Dokumentenübersicht, Kalkulation, Konverter, Fernbedienung
  • Für halb- und vollautomatik Betrieb geeignet

Maschinenoptionen:

Minimalmengen­schmier­system

Ideal geeignet bei der Bearbeitung von Rohren und Profilen

Digitale Winkelanzeige

Sehr gut geeignet um Winkel auf’s Zehntel genau einzustellen

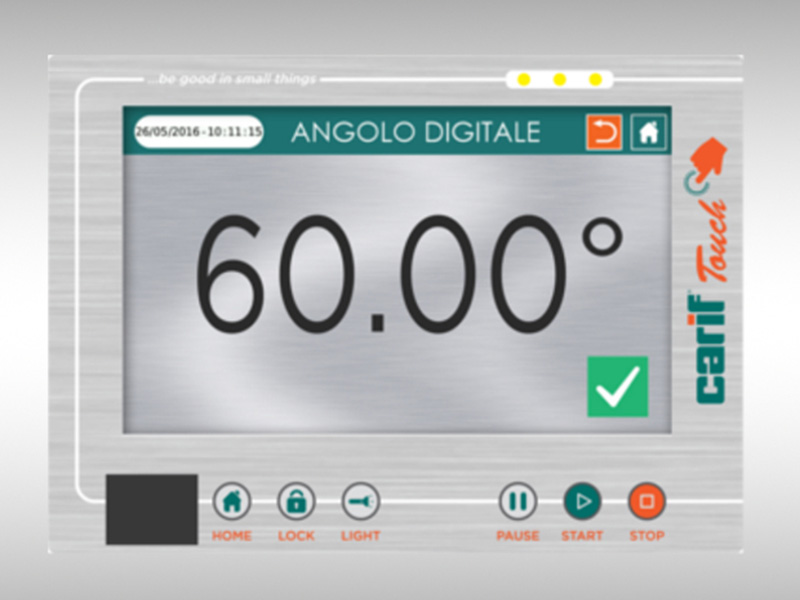

Digitale Winkelanzeige BA CNC TOUCH

Sehr gut geeignet um Winkel auf’s Zehntel genau einzustellen

LED-Beleuchtung

Zur optimalen Ausleuchtung des Schneidbereichs

Pistole Kühlflüssigkeit

Zur zusätzlichen Kühlung des Material, insbesondere auch bei „Paketen“ bzw. zum abspülen der Späne

Materialrutsche

Geeignet um große Mengen von Kleinteilen direkt in einen Behälter gleiten zu lassen

Rollenbahnen

Für die Materialzu- und Abführung geeignet

Digitales Längenmesssystem

Ideal geeignet für hochpräzise Schnitte

Analoges Längemesssystem

Einstiegsversion für noch präzisere Schnitte

Minimalmengen­schmier­system

Ideal geeignet bei der Bearbeitung von Rohren und Profilen

Digitale Winkelanzeige BA CNC

Sehr gut geeignet um Winkel auf’s Zehntel genau einzustellen

Digitale Winkelanzeige BA CNC TOUCH

Sehr gut geeignet um Winkel auf’s Zehntel genau einzustellen

LED-Beleuchtung

Zur optimalen Ausleuchtung des Schneidbereichs

Pistole Kühlflüssigkeit

Zur zusätzlichen Kühlung des Material, insbesondere auch bei „Paketen“ bzw. zum abspülen der Späne

Materialrutsche

Geeignet um große Mengen von Kleinteilen direkt in einen Behälter gleiten zu lassen

Rollenbahnen

Für die Materialzu- und Abführung geeignet

Digitales Längenmesssystem

Ideal geeignet für hochpräzise Schnitte

Analoges Längemesssystem

Einstiegsversion für noch präzisere Schnitte
