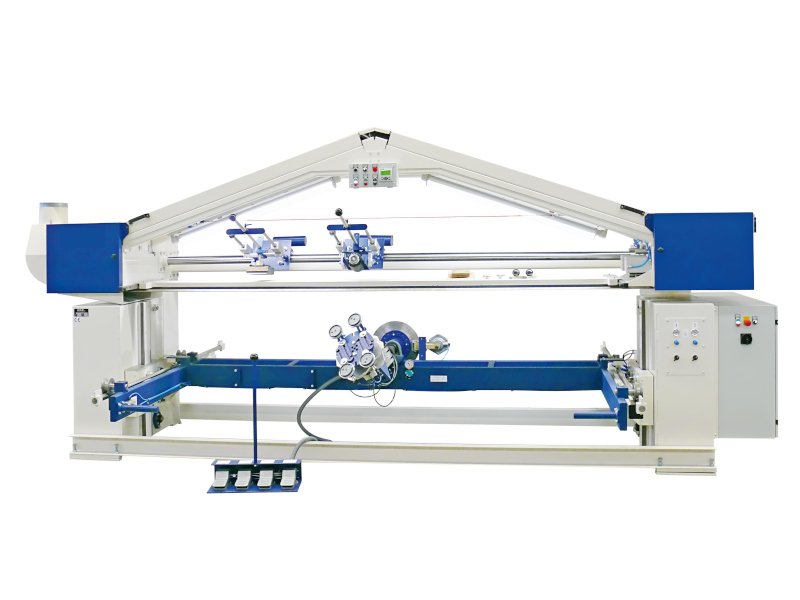

M2S-92 & M2S-97

Langbandschleifmaschine (Zweiband)

M2S-92 & M2S-97

Langbandschleifmaschine (Zweiband)

Allgemeine Beschreibung:

Unsere Zweiband-Langbandschleifmaschinen sind standardmäßig mit einem flachen Auflagetisch sowie einer Doppelkröpfung ausgestattet. Optional steht Ihnen für z.B. fertig gekantete und geschweißte Konsolen/Gehäuse oder ähnliche Werkstücke unsere 3-Achsen Handlingsvorrichtung mit Vakuumsaugern zur Verfügung.

Langbandschleifmaschinen eignen sich hervorragend um auf Blechen und Profilen ein sauberes Schliffbild zu erzielen. Durch unsere Ausführung mit 2 Schleifbändern, können Sie hier problemlos und schnell 2 Arbeitsschritte direkt nacheinander ausführen ohne umständliches und zeitaufwändiges umrüsten.

Unsere Ausführung M2S-92 ist die „einfache“ und kostengünstige Lösung. Die Tischhöhenverstellung erfolgt mit beidseitiger Flachführung über Kette und Getriebemotor. Der „Nachteil“ dieses Systems ist die verringerte Zugänglichkeit. Unter dem Auflagetisch, zwischen den Maschinenständern, verläuft die Führung für die parallele höhenverstellung.

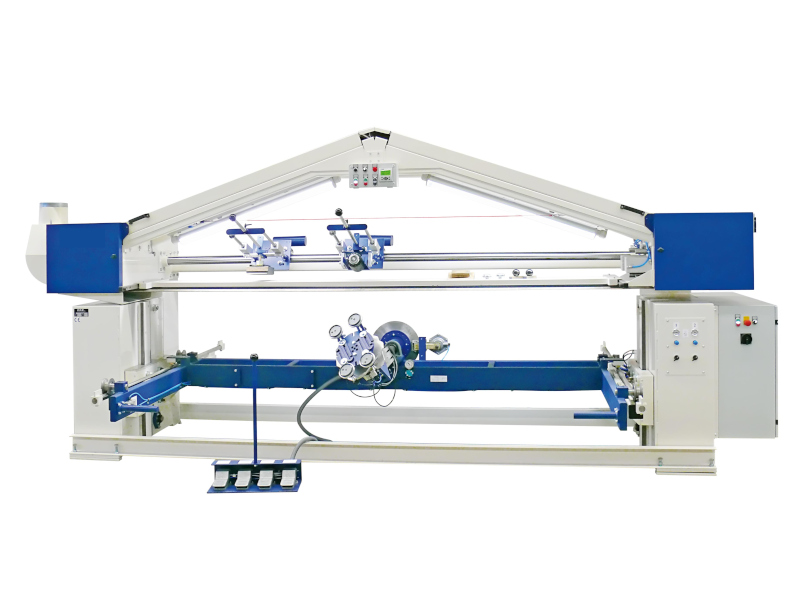

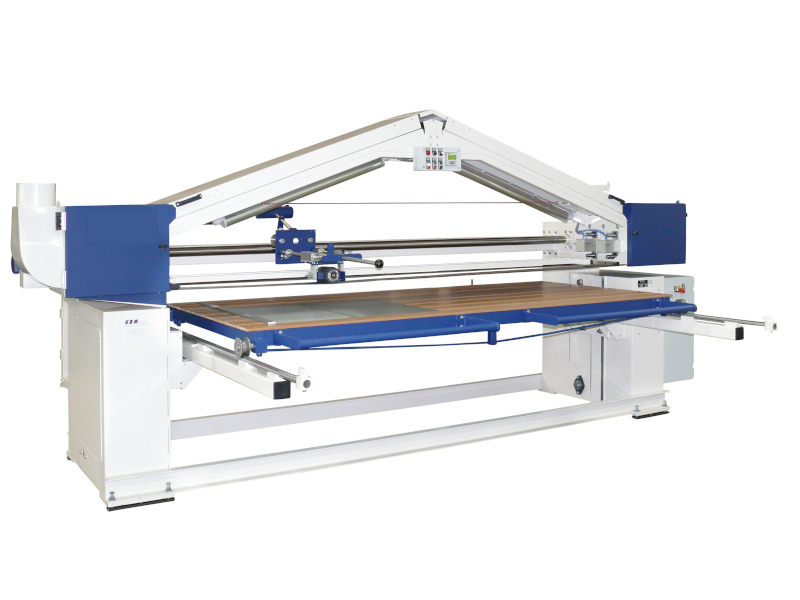

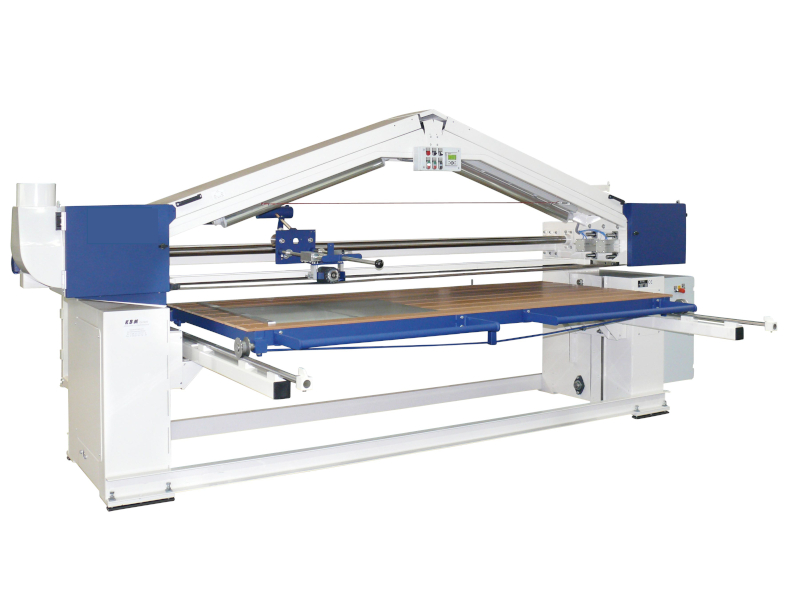

Die Ausführung M2S-97 ist unsere Allround-Lösung. Bei dieser Zweiband-Langbandschleifmaschine steht Ihnen eine umfangreiche Auswahl an Optionen zur Verfügung um Ihre neue Langbandschleifmaschine nach Ihren Wünschen und Bedürfnissen zu konfigurieren. Hierzu zählen z.B. eine Werkstückspann- und drehvorrichtung für zum Beispiel 4-Kantrohre, ein Rohrschleifaggregat, ein zusätzliches vertikales Schleif- oder Polieraggregat oder einem zweiten Maschinentisch als Lagergestell während der Bearbeitung für den nicht benötigten Maschinentisch bzw. die 3D-Handlingsvorichtung. Außerdem erhalten Sie diese Baureihe auch als „Automatik“ Lösung. Mittel einer Siemens SPS Steuerungkönnen 4 unterschiedliche Schleifprogramme für verschiedene Schleifaufgaben gespeichert werden.

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Technische Daten:

M2S-92 M2S-97
Schleifbandbreite 100 oder 150 mm
Schleifbandlänge 9.000 mm 9.000 – 15.000 mm
Anzahl Schleifbänder 2
Nutzbare Schleiflänge 2.500 mm 2.500 – 5.000 mm
Schleifbandgeschwindigkeit (stufenlos) 7 – 25 m/s 6 – 23 m/s
Nutzbare Arbeitsbreite 950 mm 1.000 – 2.000 mm
Tischhöhenverstellung (Flachtisch) 500 mm 500 – 640 mm
Tischhöhenverstellung (Aufsatztisch a. u-Tischrahmen) 320 – 460 mm
Max. Werkstückgewicht (Flachtisch) 80 – 100 kg 100 – 500 kg
Max. Werkstückgewicht (3D-Handlingsvorrichtung) ca. 80 kg
Absauganschluss ø 200 mm
Bandantrieb 5,5 kW 5,5 – 7,5 kW
Maschinenabmessung Breite 2.650 mm 2.650 – 3.100 mm
Maschinenabmessung Höhe 2.200 mm 2.200 – 2.600 mm
Gewicht ca 1.200 kg 2.200 – 3.500 kg
M2S-92
  • Schleifbandbreite: 100 – 150 mm
  • Schleifbandlänge: 9.000 mm
  • Anzahl Schleifbänder: 2
  • Nutzbare Schleiflänge: 2.500 mm
  • Schleifbandgeschwindigkeit (stufenlos): 7 – 25 m/s
  • Nutzbare Arbeitsbreite: 950 mm
  • Tischhöhenverstellung: 500 mm
  • Max. Werktsückgewicht (Flachtisch): 80 – 100 kg
  • Max. Werktsückgewicht (3D-Handlingsvorichtung): ca. 80 kg
  • Bandantrieb: 5,5 kW
  • Absauganschluss: 200 mm
  • Maschinenabmessung (LxBxH): 4.610 x 2.650 x 2.200 mm
  • Gewicht: ca. 1.200 kg
M2S-97
  • Schleifbandbreite: 100 – 150 mm
  • Schleifbandlänge: 9.000 – 15.000 mm
  • Anzahl Schleifbänder: 2
  • Nutzbare Schleiflänge: 2.500 – 5.000 mm
  • Schleifbandgeschwindigkeit (stufenlos): 6 – 23 m/s
  • Nutzbare Arbeitsbreite: 1.000 – 2.500 mm
  • Tischhöhenverstellung (Flachtisch): 500 – 640 mm
  • Tischhöhenverstellung (Aufsatztisch auf U-Tischrahmen): 320 – 460 mm
  • Max. Werktsückgewicht (Flachtisch): 100 – 500 kg
  • Max. Werktsückgewicht (3D-Handlingsvorichtung): ca. 80 kg
  • Bandantrieb: 5,5 – 7,5 kW
  • Absauganschluss: 200 mm
  • Maschinenabmessung (Breite): 2.650 – 3.100 mm
  • Maschinenabmessung (Höhe): 2.200 – 2.600 mm
  • Gewicht: 2.200 – 3.500 kg

Maschinenoptionen:

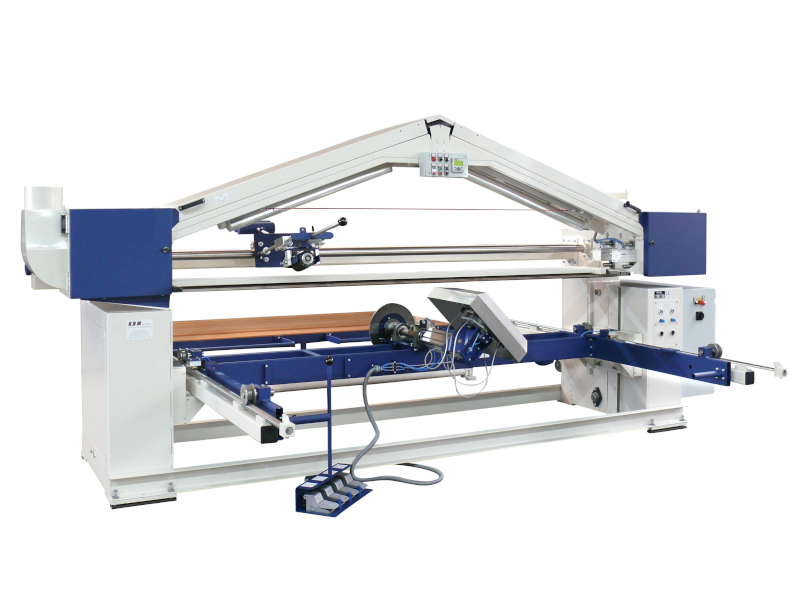

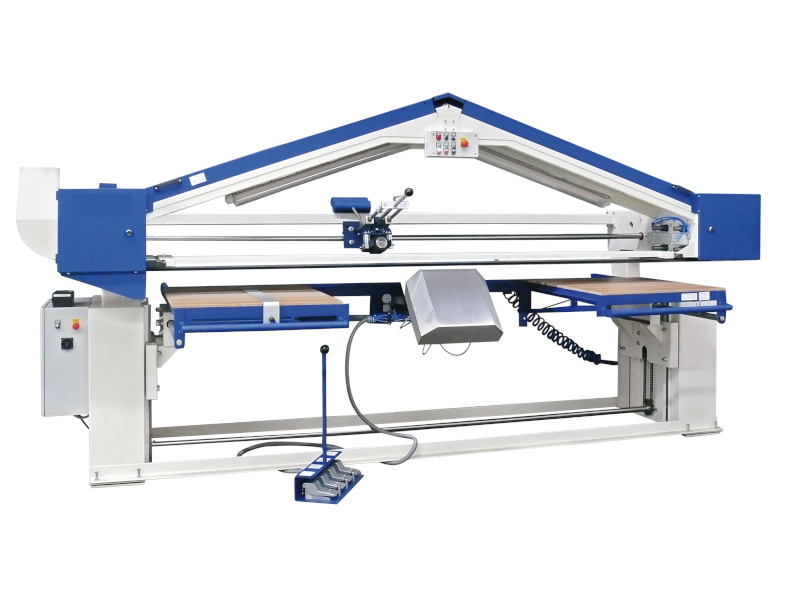

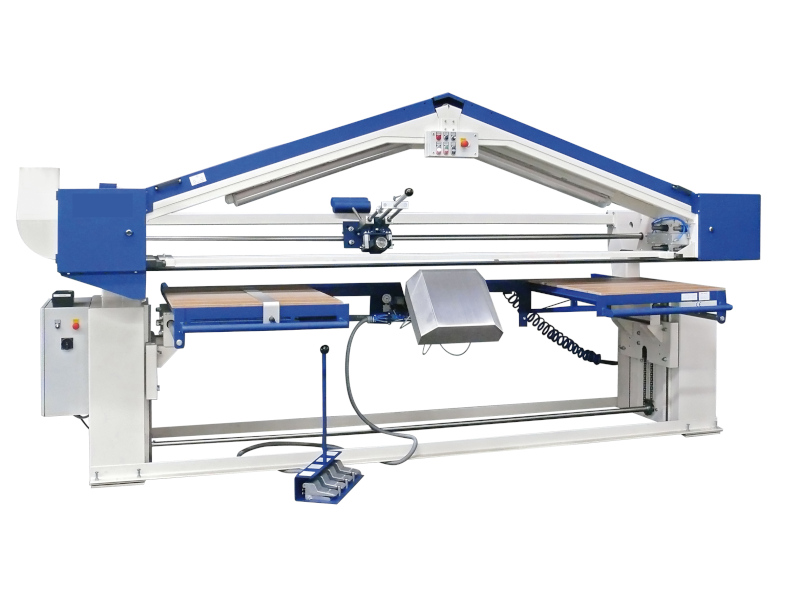

3D-Handlingsvorrichtung

3-Achsen Dreh- und Kippvorrichtung. Ausgestattet mit 4 Vakuum-Saugern zum halten der Werkstücke. Lässt sich bei 0°, 22,5°, 45°, 67,5° und 90° arretieren. Die Entriegelung der Dreh- und Schwenkachse erfolgt pneumatisch mittels Fußtaster, das Bewegen der Drehachse erfolgt manuell.

Führung für 3D-Handlingsvorrichtung

Zum verschieben der 3D-Handlingsvorrichtung von der Tischmitte zur rechten Tischseite.

Schleifschuh mit Schnellklemmung

Für den schnellen Wechsel zwischen Schleifschuh und Kontaktrolle.

Höhere Kröpfung

Maschinenständer mit höherer Kröpfung zum Vergrößern der Arbeitshöhe.

zusätzlicher Maschinentisch

Mit Lagergestell zum platzieren hinter der Maschine. Ideal für den Wechsel zwischen 3D-Handlingsvorrichtung und Flachtisch.

Bürstenaggregat

Leichtes, manuel zu bedienendes Bürstenaggregat für spezielle Anwendungen.

Rohrschleifaggregat

Bestehend aus einem Querschleifaggregat, einem angetriebenen Rollenbock und einem Rollenbock als Mitläufer. Ideal zum bearbeiten von Edelstahl Rundrohren.

Werkstückdrehvorrichtung

Werkstückdreh und Spannvorrichtung welche auf dem Flachtisch montiert wird. Die betätigung erfolgt pneumatisch. Ideal zum spannen von 4-Kantrohren- und Profilen.

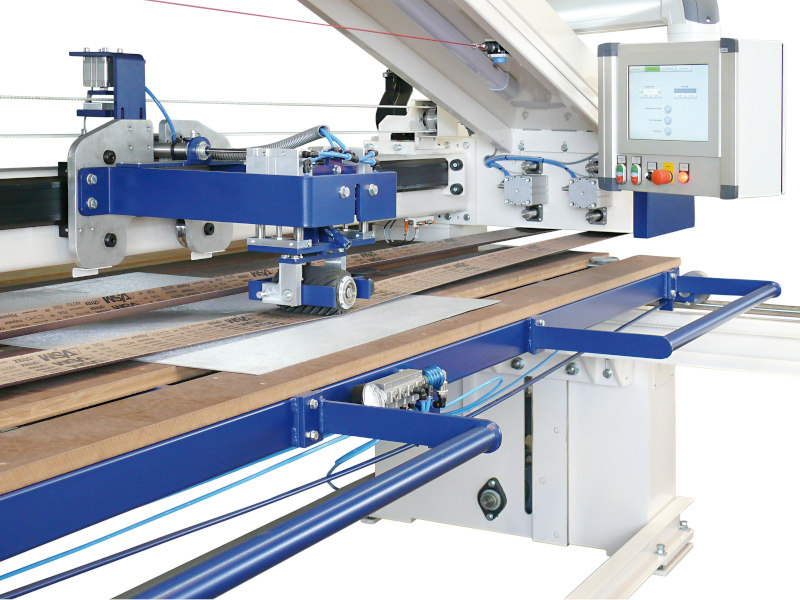

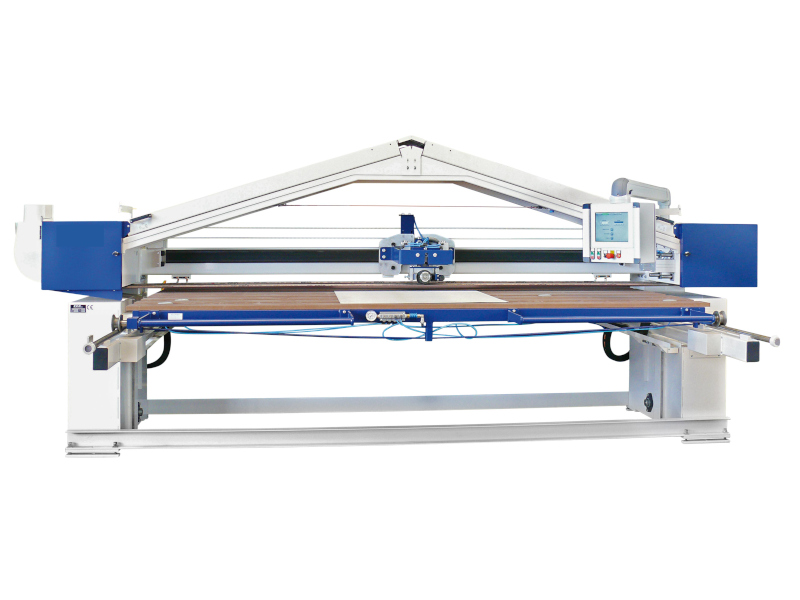

Automatik

Mittels Siemens SPS Steuerung (in Touch-Screnn Ausführung am Schwenkarm) wird das auf stabilen Führungen gelagerte Schleifaggregat über einen Zahnriemen angetrieben. Die Kontaktrolle wechselt automatisch, je nach gewähltem Schleifprogramm (4 Stück) zwischen den beiden Schleifbändern.

3D-Handlingsvorrichtung

3-Achsen Dreh- und Kippvorrichtung. Ausgestattet mit 4 Vakuum-Saugern zum halten der Werkstücke. Lässt sich bei 0°, 22,5°, 45°, 67,5° und 90° arretieren. Die Entriegelung der Dreh- und Schwenkachse erfolgt pneumatisch mittels Fußtaster, das Bewegen der Drehachse erfolgt manuell.

Führung für 3D-Handlingsvorrichtung

Zum verschieben der 3D-Handlingsvorrichtung von der Tischmitte zur rechten Tischseite.

Schleifschuh mit Schnellklemmung

Für den schnellen Wechsel zwischen Schleifschuh und Kontaktrolle.

Höhere Kröpfung

Maschinenständer mit höherer Kröpfung zum Vergrößern der Arbeitshöhe.

zusätzlicher Maschinentisch

Mit Lagergestell zum platzieren hinter der Maschine. Ideal für den Wechsel zwischen 3D-Handlingsvorrichtung und Flachtisch.

Bürstenaggregat

Leichtes, manuel zu bedienendes Bürstenaggregat für spezielle Anwendungen.

Rohrschleifaggregat

Bestehend aus einem Querschleifaggregat, einem angetriebenen Rollenbock und einem Rollenbock als Mitläufer. Ideal zum bearbeiten von Edelstahl Rundrohren.

Werkstückdrehvorrichtung

Werkstückdreh und Spannvorrichtung welche auf dem Flachtisch montiert wird. Die betätigung erfolgt pneumatisch. Ideal zum spannen von 4-Kantrohren- und Profilen.

Automatik

Mittels Siemens SPS Steuerung (in Touch-Screnn Ausführung am Schwenkarm) wird das auf stabilen Führungen gelagerte Schleifaggregat über einen Zahnriemen angetrieben. Die Kontaktrolle wechselt automatisch, je nach gewähltem Schleifprogramm (4 Stück) zwischen den beiden Schleifbändern.
