Halbautomatische Bandsägemaschinen
Carif BSA Baureihe
Halbautomatische Bandsägemaschinen
Allgemeine Beschreibung:
Alle CARIF Bandsägen sind Standardmäßig mit unserem patentierten Hydraulikvorschub ausgestattet. Mit dieser einmaligen Feineinstellung haben Sie folgende Vorteile: eine höhere Produktqualität, einen ruhigeren Lauf sowie eine höhere Lebensdauer vom Sägeband und der Maschine. Der Hydraulikvorschub regelt den Druck des Sägebands auf das Material. Zur stufenlosen Regelung stehen 2 Sägebandgeschwindigkeiten, optional auch mit Inverter (“VAR-E”) zur stufenlosen Schnittgeschwindigkeit, zur Verfügung. Die Winkelverstellung zwischen -45° und +60° erfolgt manuell. Alle Modelle können individuell mit Rollenbahnen und unterschiedlichen Optionen konfiguriert werden und sind ab Lager kurzfristig lieferbar.
Technische Daten:
| 260 BSA | 320 BSA | 450 BSA | ||
| Werkstückbreite | Max. | 260 mm | 320 mm | 450 mm |
| Optional | 300 mm | 400 mm | 500 mm | |
| Schnittgeschwindigkeit | 2 Stufen | 33 & 66 m/min | 38 & 76 m/min | 32 & 64 m/min |
| Stufenlos | Optional (15 bis 100 m/min) | |||
| Leistung | KW | 1,4-0,09 (2,2kW bei VAR-E) | 1,4-0,09 (2,2kW bei VAR-E) | 2,4-0,75-0,09 (4kW bei VAR-E) |
| Sägeblattmaße | 2.450x27x0,9 mm | 3.025x27x0,9 mm | 3.660x34x1,1 mm | |
| Maße | Breite | 1.250 mm | 1.450 mm | 2.000 mm |
| Länge | 640 mm | 900 mm | 1.000 mm | |
| Höhe * | 1.650 / 1.300 mm | 1.800 / 1.320 mm | 2.000 / 1.550 mm | |
| Arbeitshöhe | 830 mm | 830 mm | 830 mm | |
| Gewicht | 340 kg | 620 kg | 1.100 kg | |
|
|
|
|
||
* Bügel oben/unten
Schneidkapazität:
| 90° | -45° | +45° | +60° | ||
| BSA 260 | Rundmaterial | 220 mm | 130 mm | 150 mm | 90 mm |
| Quadrat | 220 mm | 100 mm | 150 mm | 60 mm | |
| Rechteck (BxH) | 260 x 150 mm | 120 & 100 mm | 150 x 150 mm | 90 x 60 mm | |
| BSA 320 | Rundmaterial | 275 mm | 190 mm | 200 mm | 130 mm |
| Quadrat | 265 mm | 160 mm | 185 mm | 130 mm | |
| Rechteck (BxH) | 320 x 220 mm | 200 x 100 mm | 185 x 220 mm | 120 x 140 mm | |
| BSA 450 | Rundmaterial | 330 mm | 260 mm | 280 mm | 170 mm |
| Quadrat | 320 mm | 220 mm | 250 mm | 150 mm | |
| Rechteck (BxH) | 450 x 240 mm | 310 x 100 mm | 270 x 240 mm | 170 x 125 mm | |

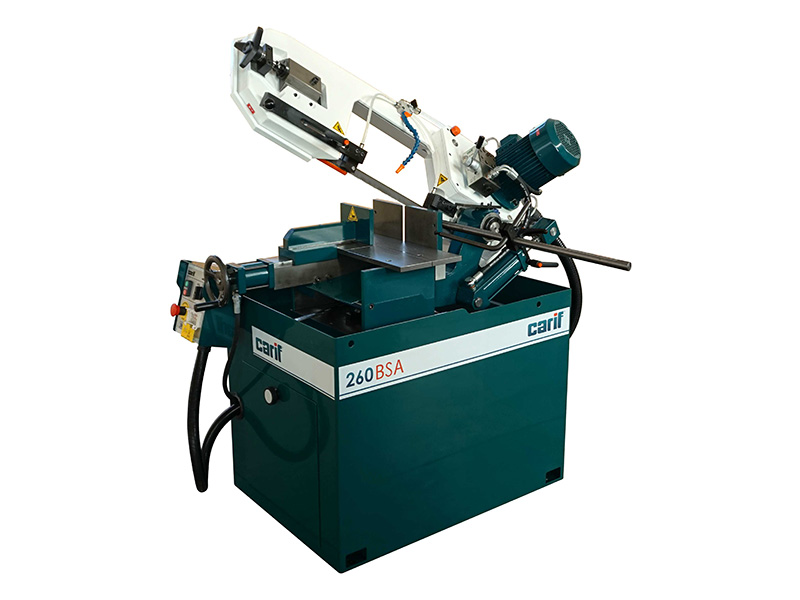

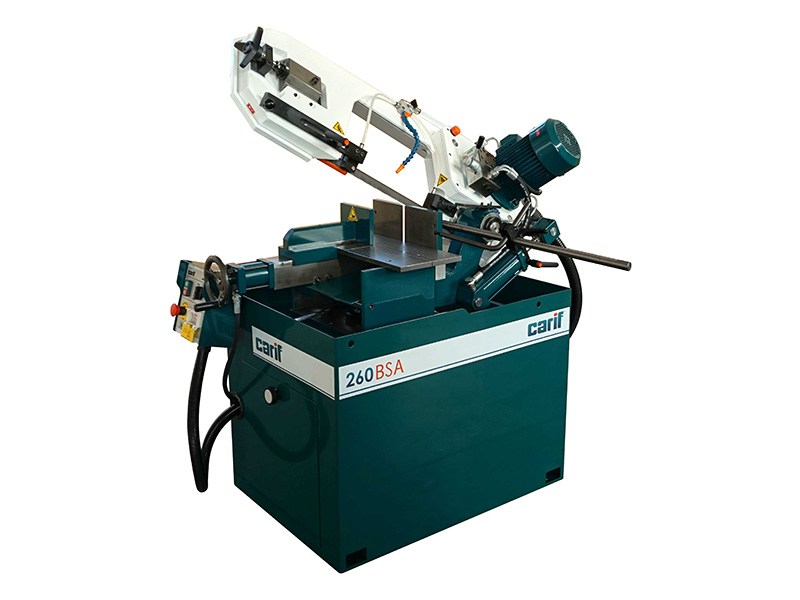

Carif 260 BSA
- Werkstückbreite Max.: 260 mm
- Werkstückbreite Optional: 300 mm
- Schnittgeschwindigkeit 2 Stufen: 33 & 66 m/min
- Schnittgeschwindigkeit Stufenlos: Optional (15 bis 100 m/min)
- Leistung in KW: 1,4-0,09 (2,2kW bei VAR-E)
- Sägeblattmaße: 2.450x27x0,9 mm
- Maße Breite: 1.250 mm
- Maße Länge: 640 mm
- Maße Höhe*: 1.650 / 1.300 mm
- Maße Arbeitshöhe: 830 mm
- Gewicht: 340 kg
* Bügel oben/unten
Schneidkapazität:
Rundmaterial: 90°=220 mm │ -45°=130 mm │ +45°=150 mm │ +60°=90 mm
Quadrat: 90°=220 mm │ -45°=100 mm │ +45°=150 mm │ +60°=60 mm
Rechteck (BxH): 90°=260×150 mm │ -45°=120×100 mm │ +45°=150×150 mm │ +60°=90×60 mm

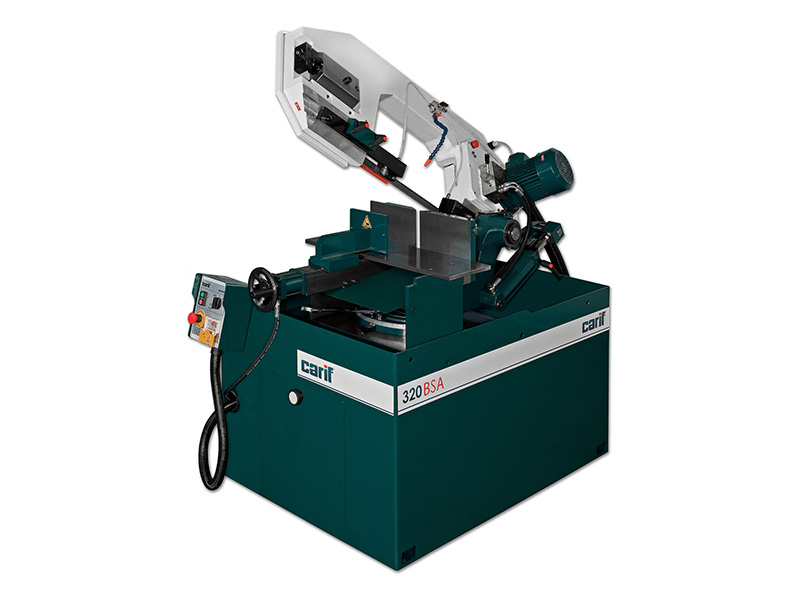

Carif 320 BSA
- Werkstückbreite Max.: 320 mm
- Werkstückbreite Optional: 400 mm
- Schnittgeschwindigkeit 2 Stufen: 38 & 76 m/min
- Schnittgeschwindigkeit Stufenlos: Optional (15 bis 100 m/min)
- Leistung in KW: 1,4-0,09 (2,2kW bei VAR-E)
- Sägeblattmaße: 3.025x27x0,9 mm
- Maße Breite: 1.450 mm
- Maße Länge: 900 mm
- Maße Höhe*: 1.800 / 1.320 mm
- Maße Arbeitshöhe: 830 mm
- Gewicht: 620 kg
* Bügel oben/unten
Schneidkapazität:
Rundmaterial: 90°=275 mm │ -45°=190 mm │ +45°=200 mm │ +60°=130 mm
Quadrat: 90°=265 mm │ -45°=160 mm │ +45°=185 mm │ +60°=130 mm
Rechteck (BxH): 90°=320×220 mm │ -45°=200×100 mm │ +45°=185×220 mm │ +60°=120×140 mm

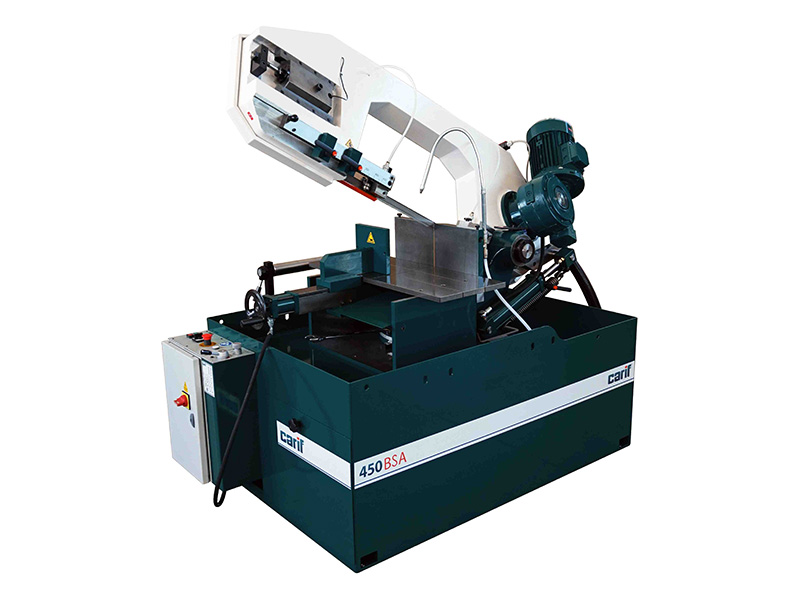

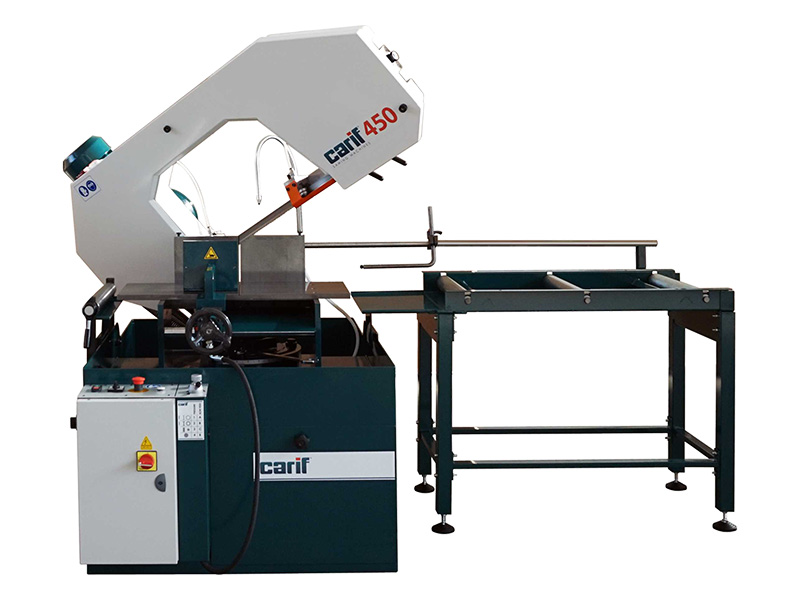

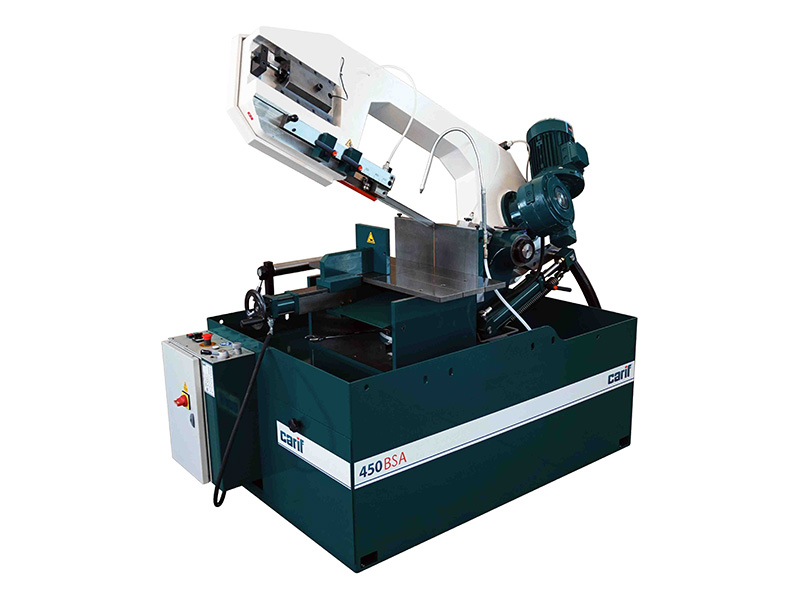

Carif 450 BSA
- Werkstückbreite Max.: 450 mm
- Werkstückbreite Optional: 500 mm
- Schnittgeschwindigkeit 2 Stufen: 32 & 64 m/min
- Schnittgeschwindigkeit Stufenlos: Optional (15 bis 100 m/min)
- Leistung in KW: 2,4-0,75-0,09 (4kW bei VAR-E)
- Sägeblattmaße: 3.660x34x1,1 mm
- Maße Breite: 2.000 mm
- Maße Länge: 1.000 mm
- Maße Höhe*: 2.000 / 1.550 mm
- Maße Arbeitshöhe: 830 mm
- Gewicht: 1.100 kg
* Bügel oben/unten
Schneidkapazität:
Rundmaterial: 90°=330 mm │ -45°=260 mm │ +45°=280 mm │ +60°=170 mm
Quadrat: 90°=320 mm │ -45°=220 mm │ +45°=250 mm │ +60°=150 mm
Rechteck (BxH): 90°=450×240 mm │ -45°=310×100 mm │ +45°=270×240 mm │ +60°=170×125 mm
Können wir Ihnen behilflich sein?
Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.
+49 (0) 7121 161945
Oder konfigurieren Sie Ihre Maschine selbst:
Maschinenoptionen:
Minimalmengenschmiersystem
Ideal geeignet bei der Bearbeitung von Rohren und Profilen
Digitale Winkelanzeige
Sehr gut geeignet um Winkel auf’s Zehntel genau einzustellen

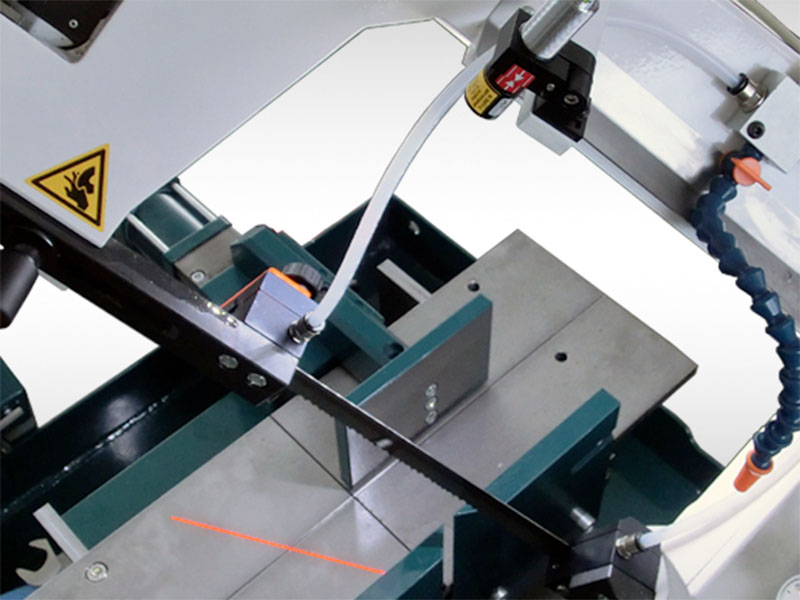

Laserlinien Positionierung
Perfekt geeignet für den exakten Schnitt
Vertikalspanner
Besonders für Rundmaterial geeignet um eine bestmögliche Materialklemmung zu gewährleisten

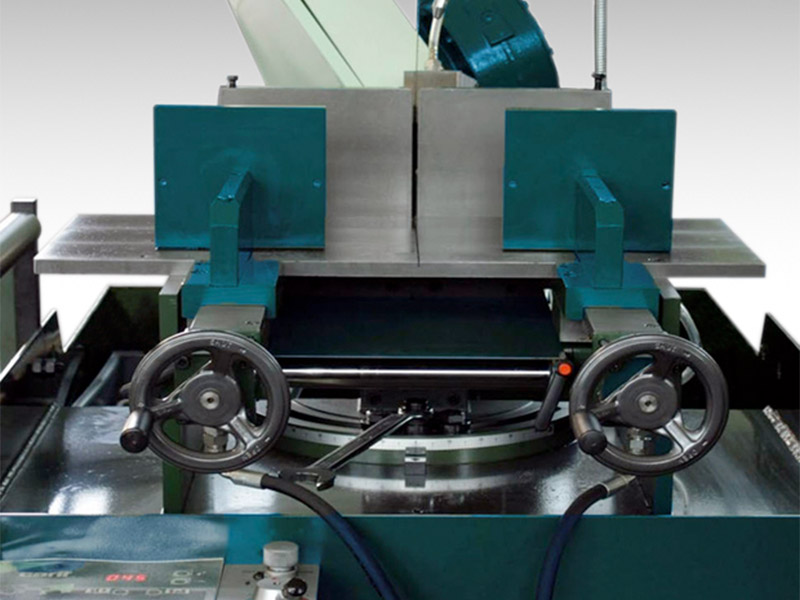

Zusätzlicher Horizontalspanner
Geeignet für „Paketschnitte“. Nur gerader Schnitt möglich!

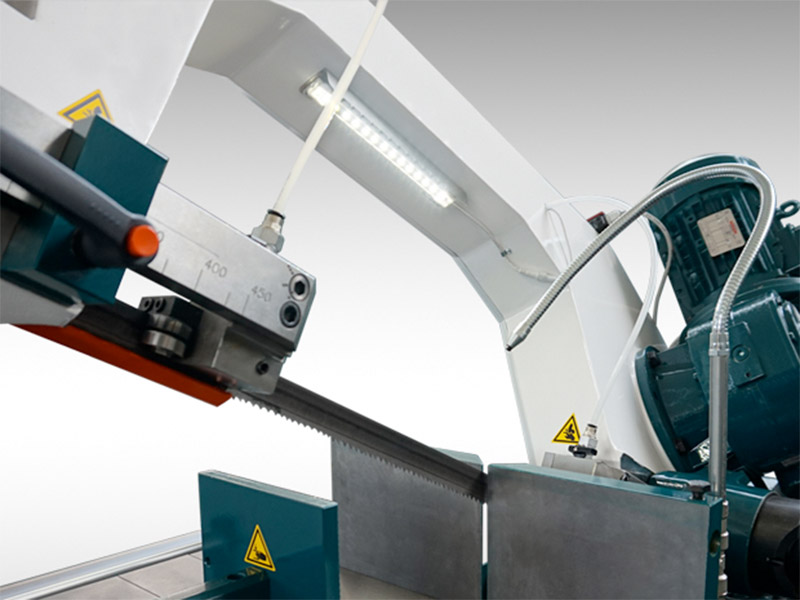

LED-Beleuchtung
Zur optimalen Ausleuchtung des Schneidbereichs (nur für 320 & 450)
Pistole Kühlflüssigkeit
Zur zusätzlichen Kühlung des Material, insbesondere auch bei „Paketen“
Schnittbereichserweiterung
Ideal für breite Platten oder Materialpakete
Materialrutsche
Geeignet um große Mengen von Kleinteilen direkt in einen Behälter gleiten zu lassen

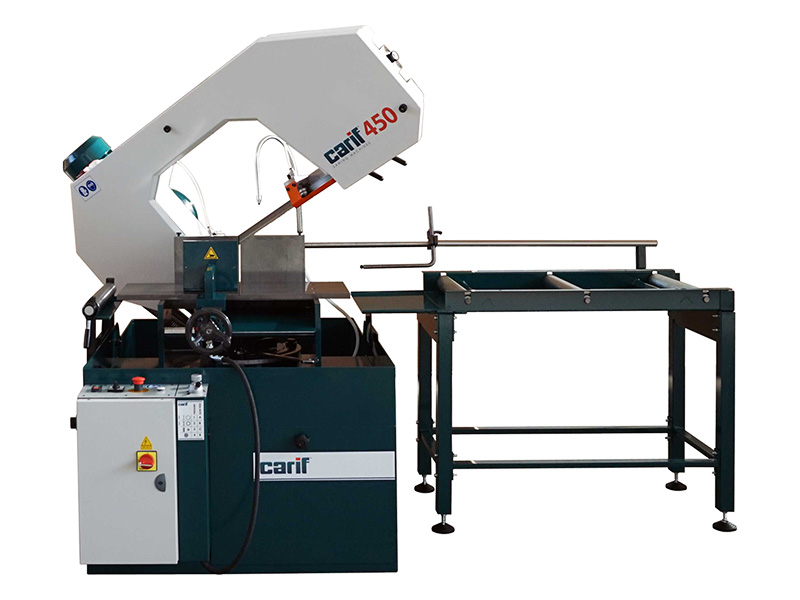

Verlängerter Materialanschlag
Verlängerung für den manuellen Materialanschlag
Digitales Längenmesssystem
Ideal geeignet für hochpräzise Schnitte

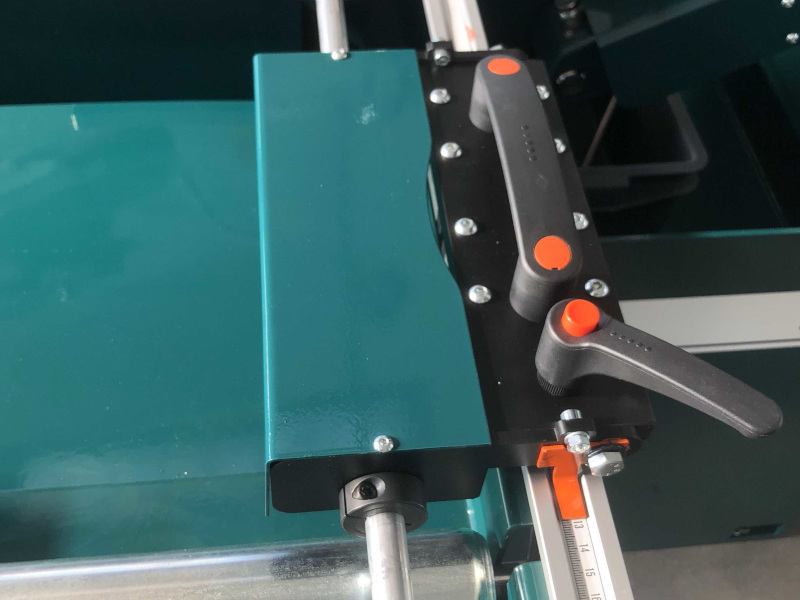

Analoges Längemesssystem
Einstiegsversion für noch präzisere Schnitte
Rollenbahnen
Für die Materialzu- und Abführung geeignet
Minimalmengenschmiersystem
Ideal geeignet bei der Bearbeitung von Rohren und Profilen
Digitale Winkelanzeige
Sehr gut geeignet um Winkel auf’s Zehntel genau einzustellen
Laserlinien Positionierung
Perfekt geeignet für den exakten Schnitt
Vertikalspanner
Besonders für Rundmaterial geeignet um eine bestmögliche Materialklemmung zu gewährleisten
Zusätzlicher Horizontalspanner
Geeignet für „Paketschnitte“. Nur gerader Schnitt möglich!
LED-Beleuchtung
Zur optimalen Ausleuchtung des Schneidbereichs (nur für 320 & 450)
Pistole Kühlflüssigkeit
Zur zusätzlichen Kühlung des Material, insbesondere auch bei „Paketen“
Schnittbereichserweiterung
Ideal für breite Platten oder Materialpakete
Materialrutsche
Geeignet um große Mengen von Kleinteilen direkt in einen Behälter gleiten zu lassen
Verlängerter Materialanschlag
Verlängerung für den manuellen Materialanschlag
Rollenbahnen
Für die Materialzu- und Abführung geeignet
Digitales Längenmesssystem
Ideal geeignet für hochpräzise Schnitte
Analoges Längemesssystem
Einstiegsversion für noch präzisere Schnitte
