Pryor PortaDot

Nadelmarkierer

Allgemeine Beschreibung:

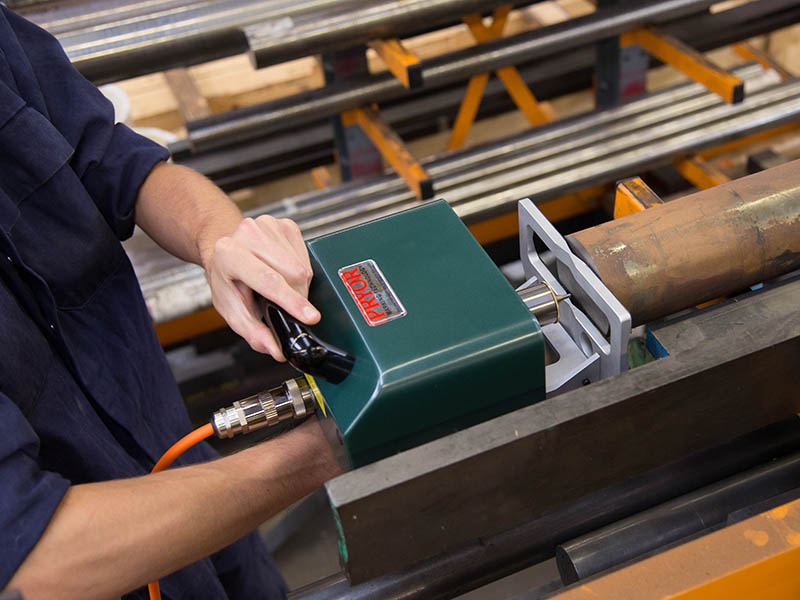

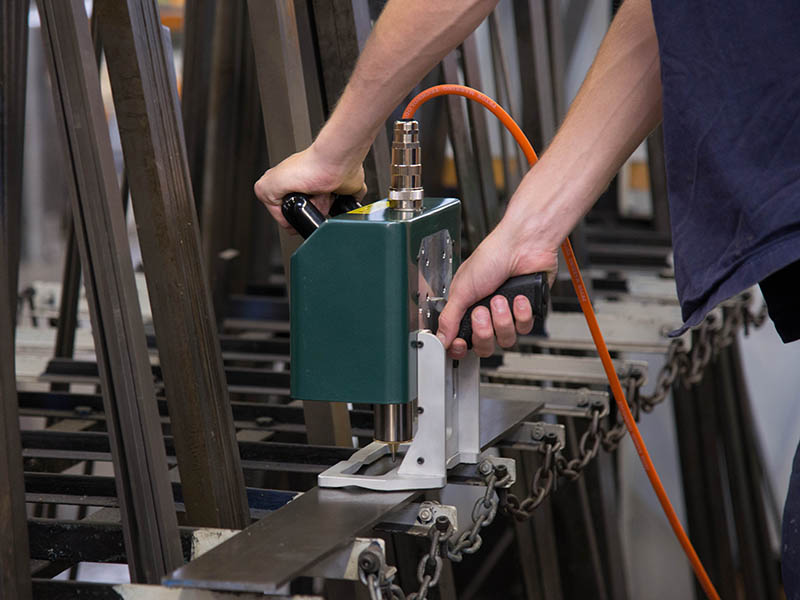

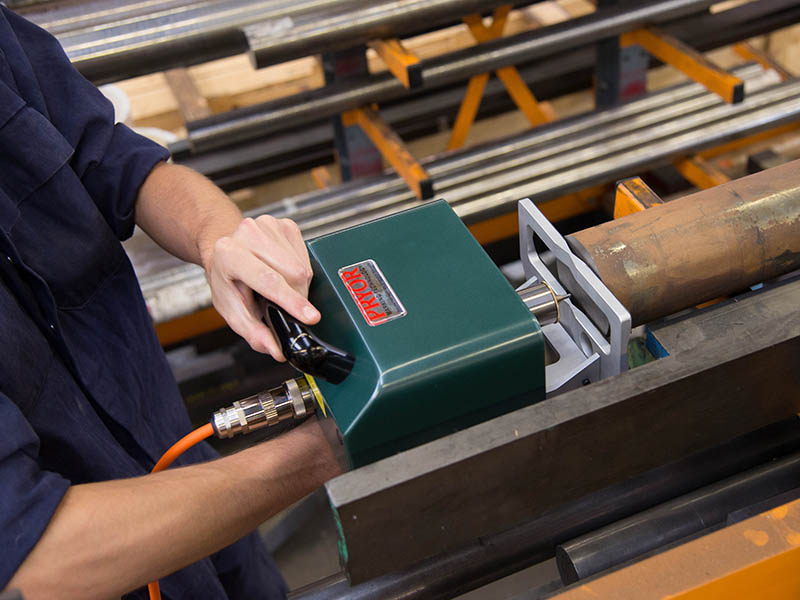

Die portable Nadelmarkierer Baureihe Porta-Dot bietet in Verbindung mit der neuen Steuerung „4000 Controller“ eine einfache, intuitive und tragbare Methode zur Nadelmarkierung, auch als Punktmarkierung bezeichnet. Ideal zur Kennzeichnung mit permanenten alphanumerischen, Logo- oder 2-D-Barcode-Informationen auf unbeweglichen, großen oder schweren Teilen. Dank der V-förmigen Frontblende können auch gebogene Oberflächen gekennzeichnet werden.

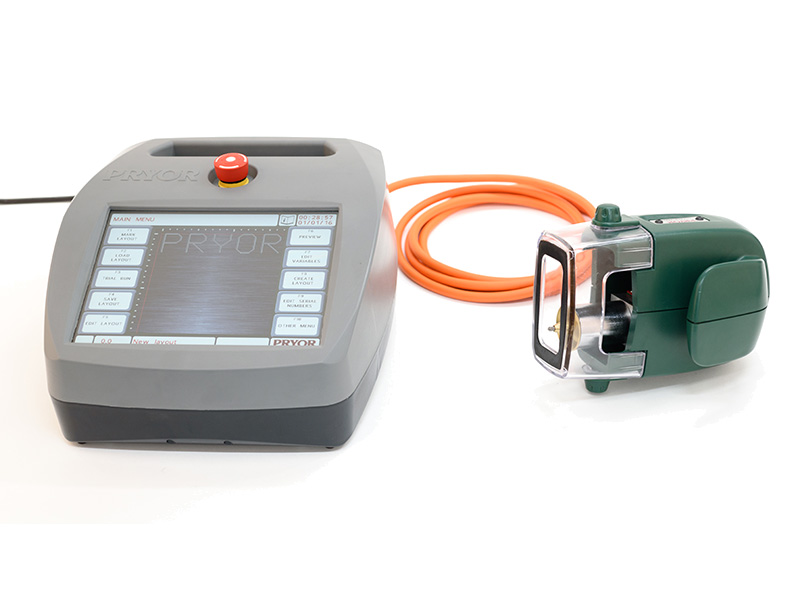

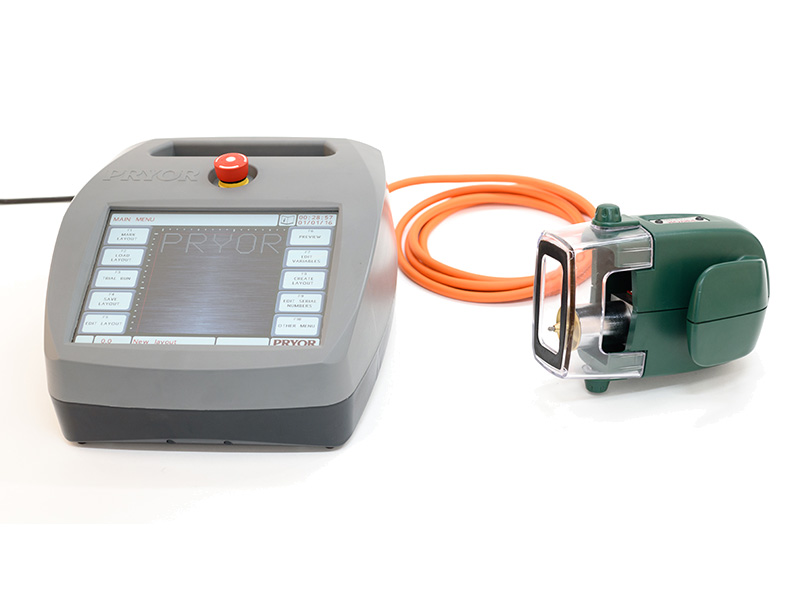

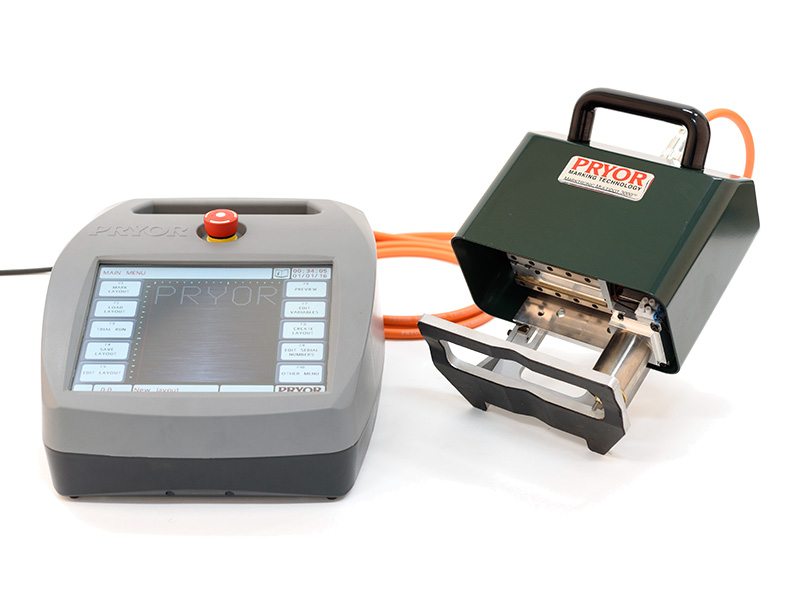

Durch die Trennung von Steuerung und Markierkopf bietet Ihnen die Porta-Dot die Möglichkeit schnell und einfach den Markierkopf auszutauschen ohne an einer zusätzlichen Steuerung weitere Programme einzufügen. Des Weiteren ist somit die empfindliche Elektronik der Steuerung vom Markierkopf getrennt, wodurch sich die Lebensdauer Ihres Nadelmarkiergeräts deutlich erhöht. Der robuste Aluminium-Markierkopf ist durch ein starkes Metall- bzw. Kunststoffgehäuse geschützt, das eine ausgezeichnete Zuverlässigkeit und lange Produktlebenszeit bietet. Die tragbaren Punktmarkierungsmaschinen können die meisten Werkstoffe bis 62 HRC kennzeichnen. Die Steuerungssoftware ist benutzerfreundlich und Layouts können Zwecks Wiederholbarkeit gespeichert werden. Es ist keine PC-Verbindung notwendig, kann bei Bedarf jedoch hergestellt werden.

Technische Daten:

Technische Daten Markierkopf
PortaDot 50/25 PortaDot 100/75 PortaDot 130/30
Markierungsbereich 50 x 25 mm 100 x 75 mm 130 x 30 mm
Standard-Zeichengrößen 0,19-49,9 mm in Schritten von 0,19 mm (5x7 Schriftart) oder 0,25 mm (7x9 Schriftart) 0,18-99,9 mm in Schritten von 0,18 mm (5x7 Schriftart) oder 0,24 mm (5x7 Schriftart) 0,09-129,9 mm in Schritten von 0,09 mm (5x7 Schriftart) oder 0,13 mm (7x9 Schriftart)
Abmessungen (HxBxL) 245 x 176 x 214 mm 282 x 263 x 397 mm 238 x 220 x 173 mm
Gewicht 2,3 kg 12 kg 5 kg
Antriebsmechanismus Leitspindel Leitspindel Zahnriemen
Zusatzfunktionen – Die flache X/Y-Bewegung ohne Schwenkachse bietet eine gleichmäßige Kennzeichnungstiefe im gesamten Kennzeichnungsbereich.
– Federzug und Halterung
– Möglichkeit zur Kennzeichnung aller Werkstoffe bis zu 62 HRC
– Die flache X/Y-Bewegung ohne Schwenkachse bietet eine gleichmäßige Markierungstiefe im gesamten Markierungsbereich.

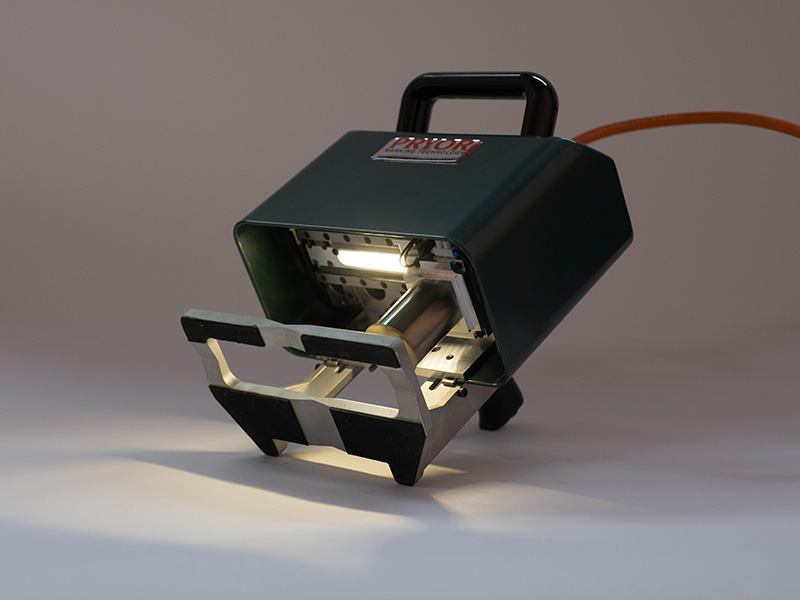

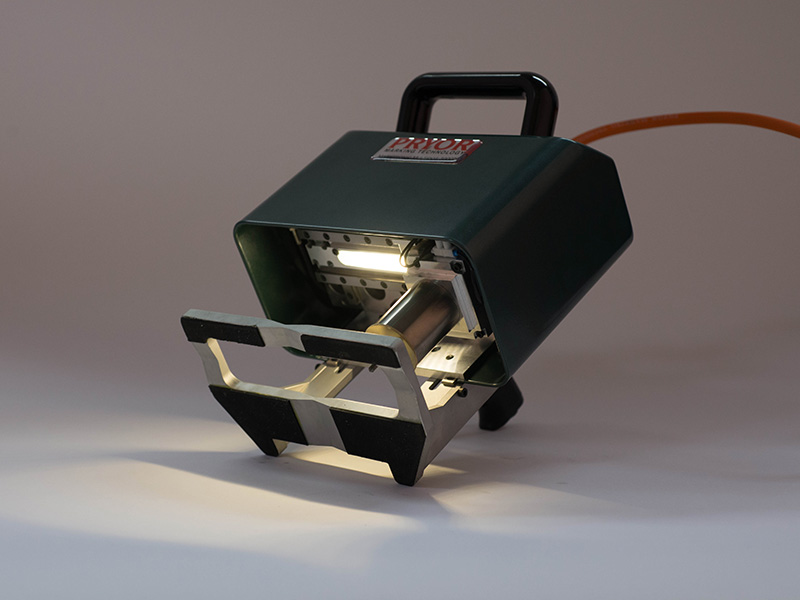

Inklusive automatisch per Bewegungssensor betätigtem, integriertem Beleuchtungssystem
– Zwei stationäre Motoren für eine höhere Beschleunigung, Geschwindigkeit und ohne Motorkabel-Materialermüdung

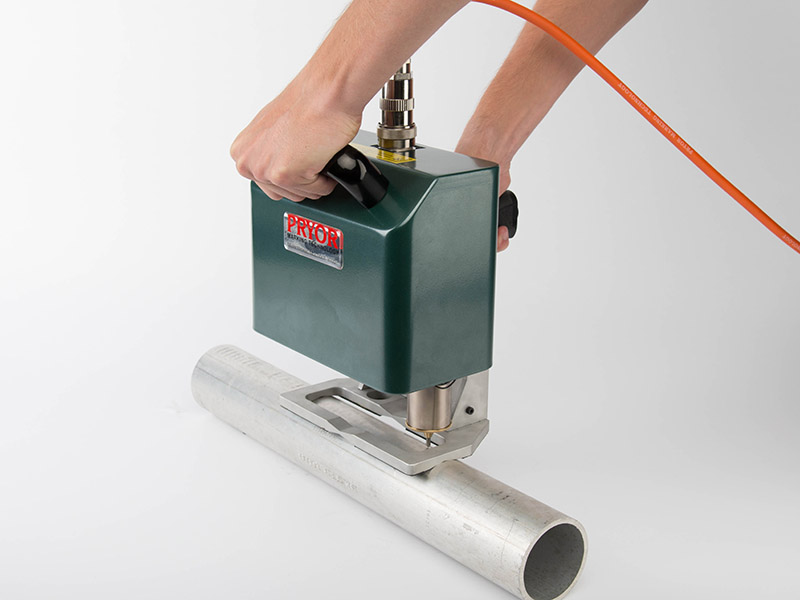

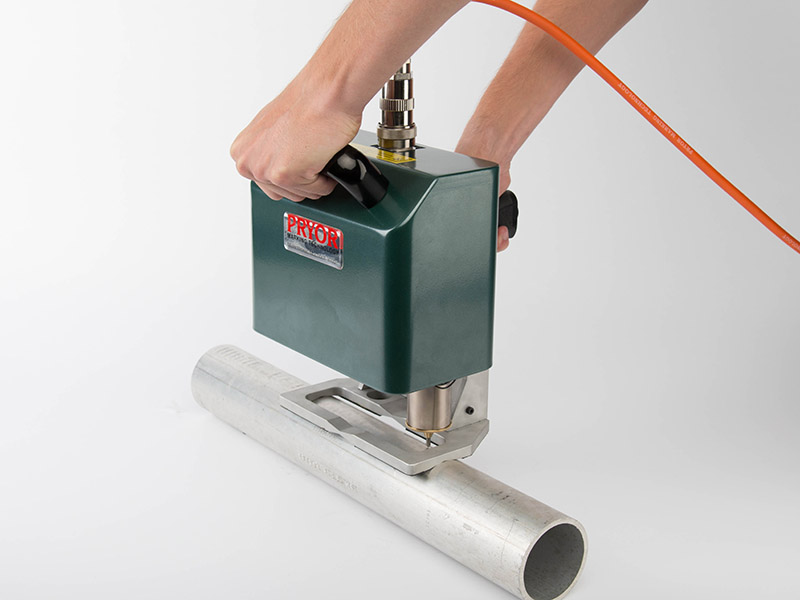

– Integrierte V-förmige Blende auf der X- und Y-Achse zur Kennzeichnung gebogener Oberflächen
Technische Daten Steuerung
Anschlussmöglichkeiten 1 x RS232, 1 x USB (mit Umbauoption für 2 x RS232-Anschlüsse) und digitale E/A (8 Eingänge, 6 Ausgänge). Optional Ethernet TCP/IP und Feldbus
Kabellänge 3 m Standard (6 m oder 10 m optional)
Punktmarkierungsausgabestile 5 x 7, 7 x 9, Varidot, 2-D-Datenmatrix, HPGL, BMP-Logos
Speicherkapazität 1.350 Layouts (LCD)
Controller-Funktionen Vollständig integrierte QWERTY-Folientastatur mit zusätzlichem PS/2-Anschluss für externe Tastaturen. Bildschirm-Kennzeichnungsvorschau und Probelauffunktionen
Controller-Abmessungen 375 mm x 335 mm x 132 mm
Controller-Gewicht 6,5 kg
Stromversorgung AC-Eingang 50/60Hz; 100-240 V AC (Optional batteriebetriebener Controller mit 36 V Lithium-Ionen-Akku 3,0 Ah/108)
Sicherheitsmerkmale Remote-Start/Stopp-Steuergerät
Zusatzfunktionen Kugelgewinde-Profilschienenführungen für die größtmögliche Kennzeichnungsgenauigkeit. Kopfkabel-Industriestahl-Steckverbinder zum leichten Abnehmen des Markierkopfs bei Bedarf
PortaDot 50/25
  • Markierungsbereich: 50 x 25 mm
  • Standard-Zeichengrößen: 0,19−49,9 mm in Schritten von 0,19 mm (5×7 Schriftart) oder 0,25 mm (7×9 Schriftart)
  • Abmessungen (HxBxL): 245 mm x 176 mm x 214 mm
  • Gewicht: 2,3 kg
  • Antriebsmechanismus: Leitspindel
  • Zusatzfunktionen:
PortaDot 100/75
  • Markierungsbereich: 100 x 75 mm
  • Standard-Zeichengrößen: 0,18−99,9 mm in Schritten von 0,18 mm (5×7 Schriftart) oder 0,24 mm (5×7 Schriftart)
  • Abmessungen (HxBxL): 282 mm x 263 mm x 397 mm
  • Gewicht: 12 kg
  • Antriebsmechanismus: Leitspindel
  • Zusatzfunktionen: Die flache X/Y-Bewegung ohne Schwenkachse bietet eine gleichmäßige Kennzeichnungstiefe im gesamten Kennzeichnungsbereich / Federzug und Halterung / Möglichkeit zur Kennzeichnung aller Werkstoffe bis zu 62 HRC
PortaDot 130/30
  • Markierungsbereich: 130 x 30 mm
  • Standard-Zeichengrößen: 0,09−129,9 mm in Schritten von 0,09 mm (5×7 Schriftart) oder 0,13 mm (7×9 Schriftart)
  • Abmessungen (HxBxL): 238 mm x 220 mm x 173 mm
  • Gewicht: 5 kg
  • Antriebsmechanismus: Zahnriemen
  • Zusatzfunktionen: Die flache X/Y-Bewegung ohne Schwenkachse bietet eine gleichmäßige Markierungstiefe im gesamten Markierungsbereich / Inklusive automatisch per Bewegungssensor betätigtem, integriertem Beleuchtungssystem / Zwei stationäre Motoren für eine höhere Beschleunigung, Geschwindigkeit und ohne Motorkabel-Materialermüdung / Integrierte V-förmige Blende auf der X- und Y-Achse zur Kennzeichnung gebogener Oberflächen
PortaDot Steuerung
  • Anschlussmöglichkeiten: 1 x RS232, 1 x USB (mit Umbauoption für 2 x RS232-Anschlüsse) und digitale E/A (8 Eingänge, 6 Ausgänge). Optional Ethernet TCP/IP und Feldbus
  • Kabellänge: 3 m Standard (6 m oder 10 m optional)
  • Punktmarkierungsausgabestile: 5 x 7, 7 x 9, Varidot, 2-D-Datenmatrix, HPGL, BMP-Logos
  • Speicherkapazitä: 1.350 Layouts (LCD)
  • Controller-Funktionen: Vollständig integrierte QWERTY-Folientastatur mit zusätzlichem PS/2-Anschluss für externe Tastaturen. Bildschirm-Kennzeichnungsvorschau und Probelauffunktionen
  • Controller-Abmessungen: 375 mm x 335 mm x 132 mm
  • Controller-Gewicht: 6,5 kg
  • Stromversorgung: AC-Eingang 50/60Hz; 100-240 V AC (Optional batteriebetriebener Controller mit 36 V Lithium-Ionen-Akku 3,0 Ah/108)
  • Sicherheitsmerkmale: Remote-Start/Stopp-Steuergerät
  • Zusatzfunktionen: Kugelgewinde-Profilschienenführungen für die größtmögliche Kennzeichnungsgenauigkeit. Kopfkabel-Industriestahl-Steckverbinder zum leichten Abnehmen des Markierkopfs bei Bedarf

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Maschinenoptionen:

Rollwagen

Mit dem Roll- und Lagerungswagen von lassen sich handgeführte Markierungsmaschinen problemlos bewegen.

Säule / Basis

Die Säule und Basis ermöglicht es, handgeführte Markierungsmaschinen sicher zu montieren und als Tischmarkierungsgerät zu verwenden.

Federzug

Bietet einen einfachen Zugang und eine sichere Vorrichtung für die Maschine abseits von potenziellen Unfallschäden oder Beschädigungen. Ideal für Fertigungsstraßen, bei denen nur begrenzt Ablagefläche für Werkzeuge zur Verfügung steht.

Rollwagen

Mit dem Roll- und Lagerungswagen von lassen sich handgeführte Markierungsmaschinen problemlos bewegen.

Säule / Basis

Die Säule und Basis ermöglicht es, handgeführte Markierungsmaschinen sicher zu montieren und als Tischmarkierungsgerät zu verwenden.

Federzug

Bietet einen einfachen Zugang und eine sichere Vorrichtung für die Maschine abseits von potenziellen Unfallschäden oder Beschädigungen. Ideal für Fertigungsstraßen, bei denen nur begrenzt Ablagefläche für Werkzeuge zur Verfügung steht.
