Allgemeine Beschreibung:
Die Schubfachregalsysteme bestehen aus einer stabilen Stahlkonstruktion. Die kugelgelagerten Rollen ermöglichen eine bequeme und einfache Handhabung der einzelnen Schubfächer bei denen eine Traglast von bis zu 3.000 kg möglich ist. (Standard 2.500 kg) Die einzelnen Schubfächer sind zu 100% ausziehbar. Das Dach kann als zusätzliche Ablagefläche für weitere Blechpakete genutzt werden. Somit ergibt sich im Standard eine Ladefläche von 7 Schubfächern + der Dachfläche. Für eine optimale Platzausnutzung, können unsere Schubfachregalsystem mittels klassischen Blechauszugregalen (für die Beladung mit dem Stapler) aufgestockt werden.
Als weiteres Highlight dürfen wir Ihnen noch Schwerlast-Schubfachregalsysteme vorstellen. Diese sind Ideal geeignet zum Einlagern von Werkzeugen und schweren Bauteilen. Diese sind z.B. auch mit Leicht-Krananlagen bedienbar. Die kugelgelagerten Auszugsböden sind durch einen Ausrollanschlag gesichert und bis zu 2/3 ausziehbar. Die einzelnen Schubfächer können im Raster von 50 mm abgesteckt werden. Der oben aufgesetzte Deckel ist genauso belastbar wie die Schubfächer. Die Montage ist schnell und einfach selbst erledigt. Im Standard werden diese Regale mitt 4 Schubfachböden geliefert. Verschiedeneten Varianten sind auch hier möglich. Es können sowohl die Maße als auch die Anzahl der Böden individuell angepasst werden.

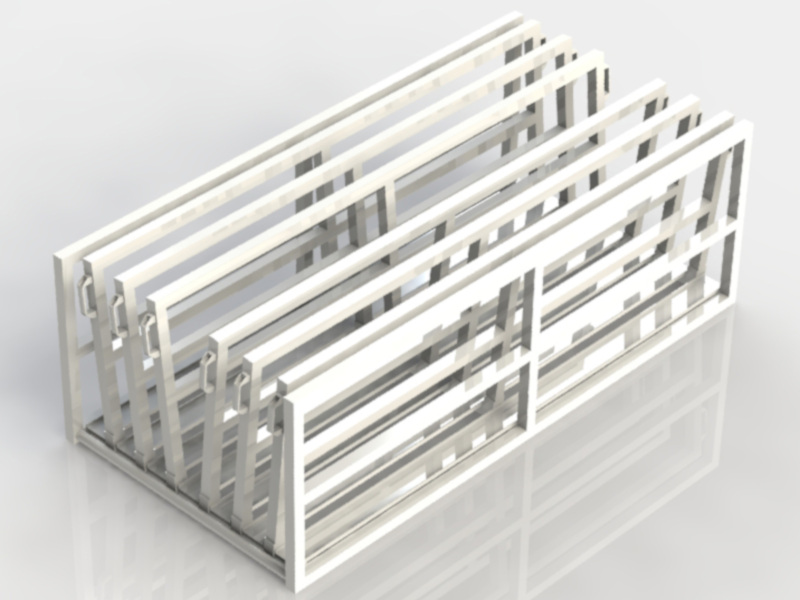

Neben den hier aufgeführten Schubfachregalsystemen zum horizontalen einlagern Ihrer Bleche, bieten wir Ihnen auch Systeme an zum vertikalen einlagern. Zusätzlich bieten wir auch Kragarmregalsysteme mit Schubfachfunktion.
Highlights der Schubfachregale
- Solide Stahlkonstruktion
- 100 % ausziehbar
- Erlaubt ein sauberes Handling, auch für empfindliche Bleche
- Platzsparende Variante mit schwenkbarem Vorbau oder Variante mit statischem Vorbau
- Bequeme Handhabung durch kugelgelagerte Rollen
- Hohe Traglast bis zu 3.000 kg je Schublade möglich
- Standardmodelle für die drei gängigen Blechformate
- Standardmäßig mit 7 Schubladen plus Dach, bis zu 13 Schubladen möglich
- Schubladen mit durchgängigem Boden oder Tiefenstegen ausgestattet
- Sonderkonstruktionen und Sondergrößen jederzeit möglich
- Pulverbeschichtung in RAL 5010 oder RAL 7035, andere Farben jederzeit möglich
Können wir Ihnen behilflich sein?
Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.
+49 (0) 7121 161945
Oder schreiben Sie uns:
Technische Daten Schubfachregale:
| Kleinformat | Mittelformat | Großformat | |||||
| Vorbau | schwenkbar | statisch | schwenkbar | statisch | schwenkbar | statisch | |
| Fachmaß | Breite (mm) | 2.080 | 2.580 | 3.080 | |||
| Tiefe (mm) | 1.070 | 1.320 | 1.570 | ||||
| Höhe (mm) | 150 | ||||||
| Außenmaß | Breite (mm) | 2.420 | 2.920 | 3.420 | |||
| Tiefe (mm) | 1.330 | 2.970 | 1.580 | 3.220 | 1.830 | 3.470 | |
| Höhe (mm) | 2.040 | ||||||
| Etagen | Fächer+Dach | 7 + 1 (Optional bis zu 13 Schubfächer möglich) | |||||
| Traglast/Schublade | kg | 2.500 (Optional bis zu 3.000 kg möglich) | |||||
Kleinformat 2.000 x 1.000 mm
- Ausführung: schwenkbar und feststehender Vorbau
- Fachmaß (BxTxH): 2.080×1.070×150 mm
- Außenmaß (BxTxH): 2.420×1.330×2.040 mm (schwenkbar) / 2.420×2.970×2.040 mm (fest)
- Etagen: 7 + 1 (Optional bis zu 13)
- Traglast je Schublade: 2.500 kg (Optional bis zu 3.000 kg)
Mittelformat 2.500 x 1.250 mm
- Ausführung: schwenkbar und feststehender Vorbau
- Fachmaß (BxTxH): 2.580×1.320×150 mm
- Außenmaß (BxTxH): 2.920×1.580×2.040 mm (schwenkbar) / 2.920×3.220×2.040 mm (fest)
- Etagen: 7 + 1 (Optional bis zu 13)
- Traglast je Schublade: 2.500 kg (Optional bis zu 3.000 kg)
Großformat 3.000 x 1.500 mm
- Ausführung: schwenkbar und feststehender Vorbau
- Fachmaß (BxTxH): 3.080×1.570×150 mm
- Außenmaß (BxTxH): 3.420×1.830×2.040 mm (schwenkbar) / 3.420×3.470×2.040 mm (fest)
- Etagen: 7 + 1 (Optional bis zu 13)
- Traglast je Schublade: 2.500 kg (Optional bis zu 3.000 kg)

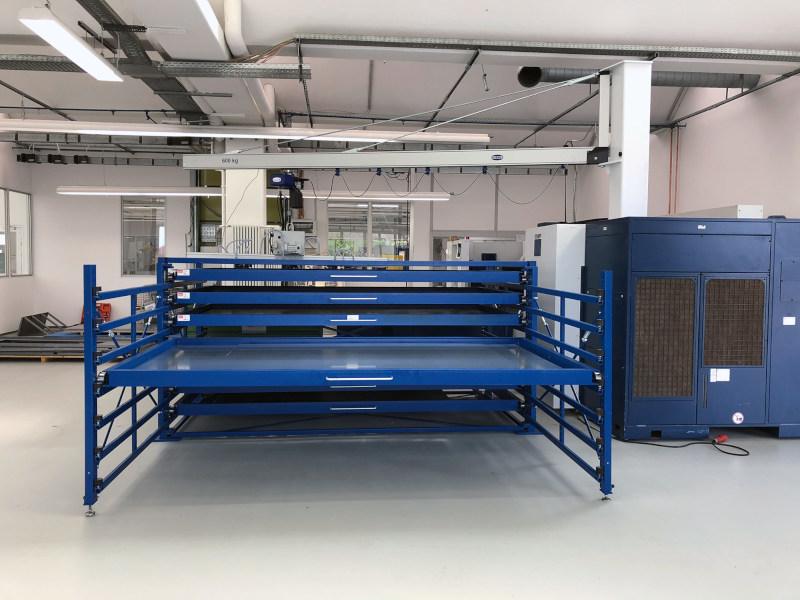

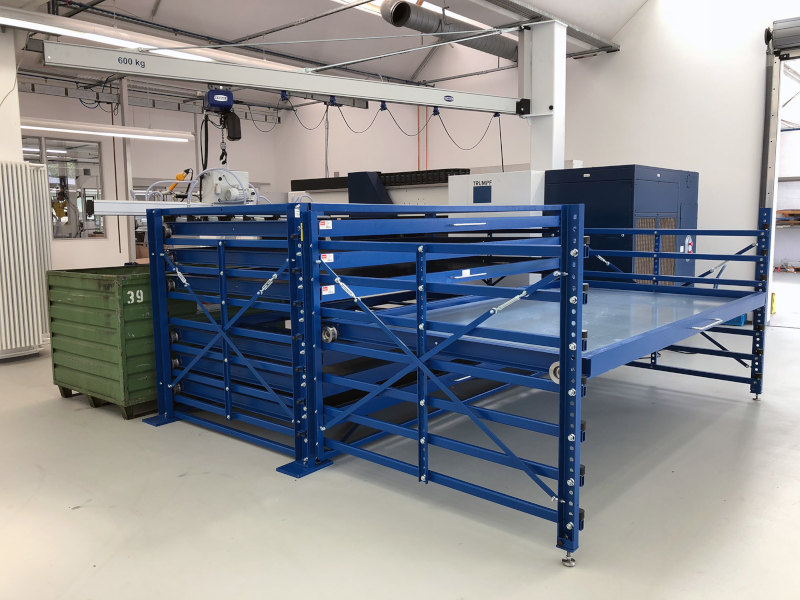

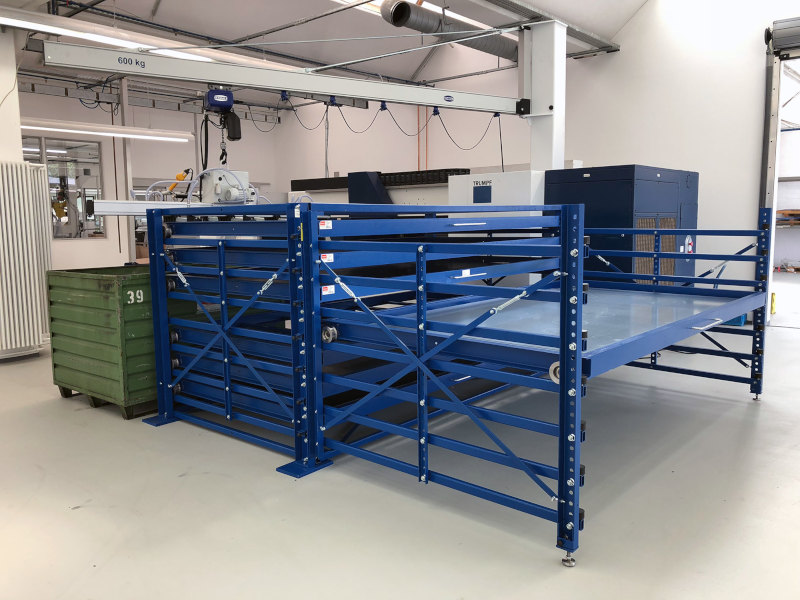

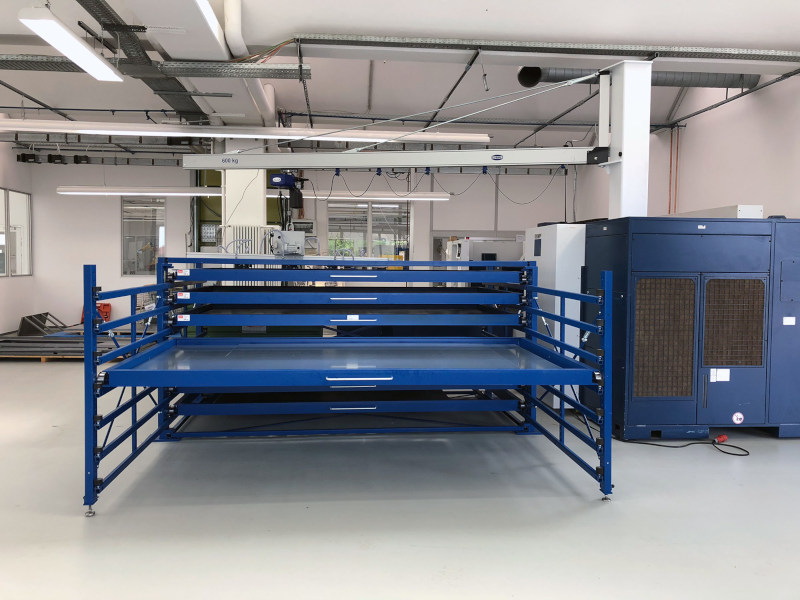

Schubfachregal mit schwenkbarem Vorbau
Schubfachregal mit feststehendem Vorbau

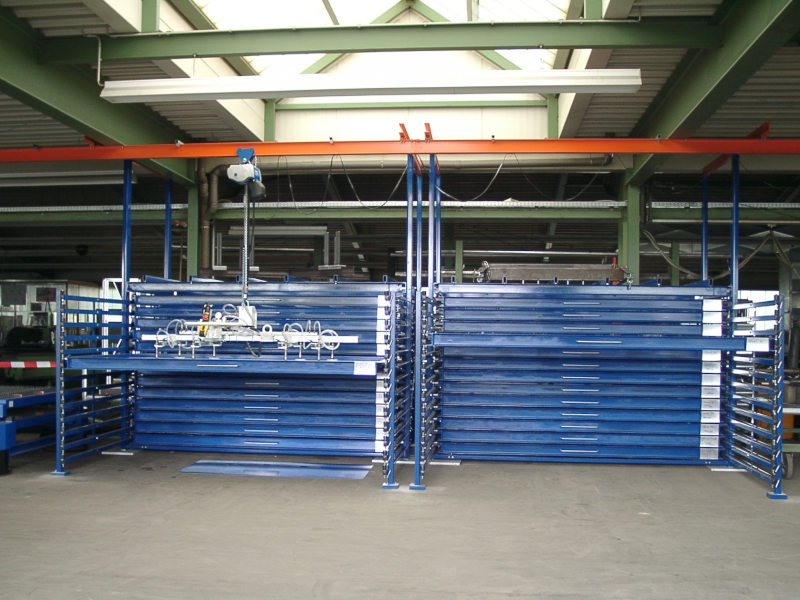

Schubfachregal in doppel-Ausführung
Technische Daten Schwerlast-Schubfachregale:
| Regalhöhe | mm | 2.000 | 2.500 | ||||
| Breite | mm | 1.000 | |||||
| Tiefe | mm | 800 | 1.000 | 1.200 | 800 | 1.000 | 1.200 |
| Anzahl Fächer | Stück | 4 (Optional mehr möglich) | |||||
| Traglast je Fach | kg | 1.000 | 900 | 800 | 1.000 | 900 | 800 |

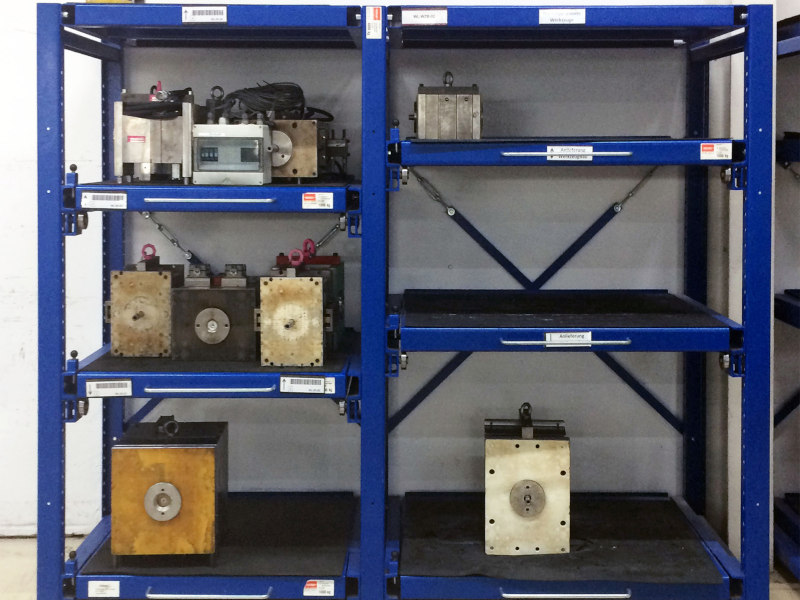

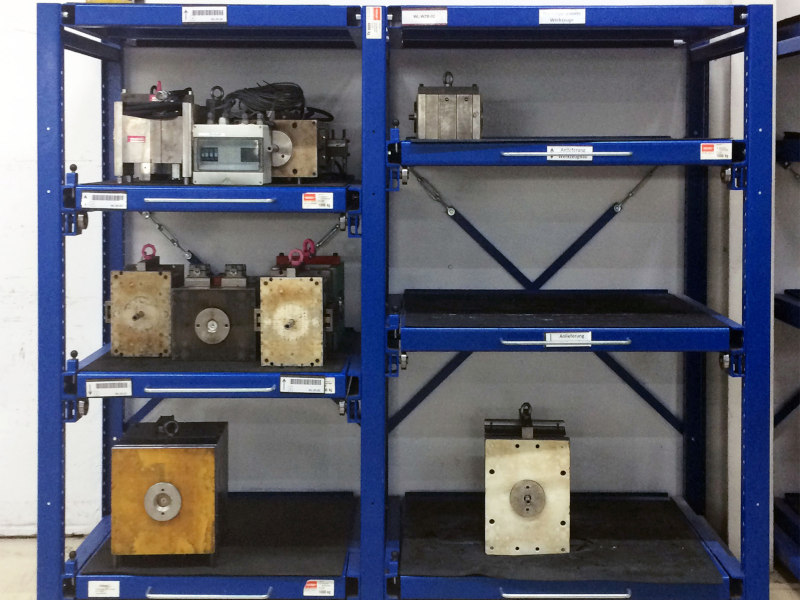

Schwerlast-Schubfachregal
- Regalhöhe: 2.000 und 2.500 mm
- Breite: 1.000 mm
- Tiefe: 800, 1.000 und 1.200 mm
- Anzahl Fächer: 4 (Optional auch mehr)
- Traglast je Fach: 800 bis 1.000 kg
