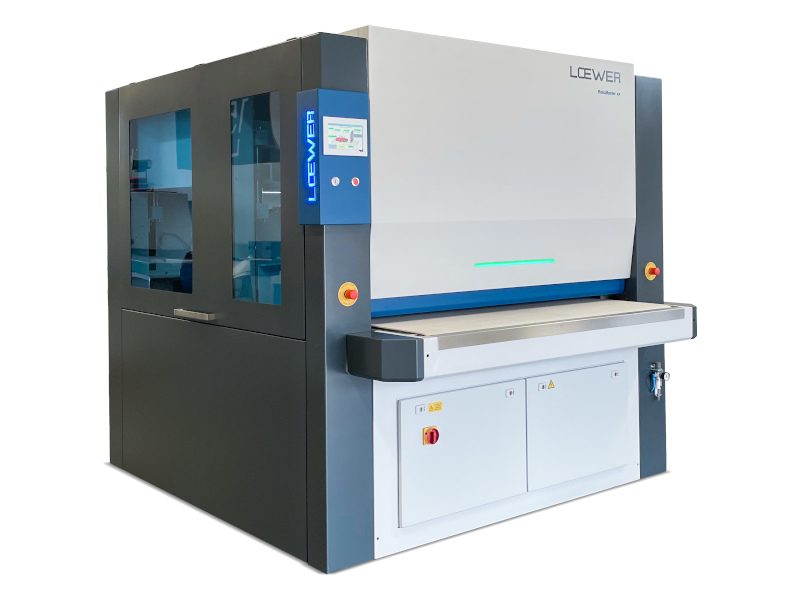

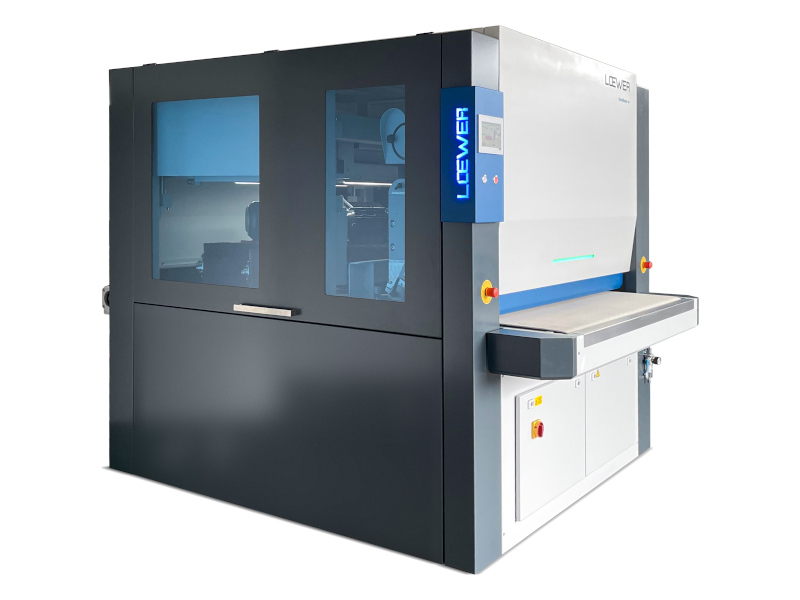

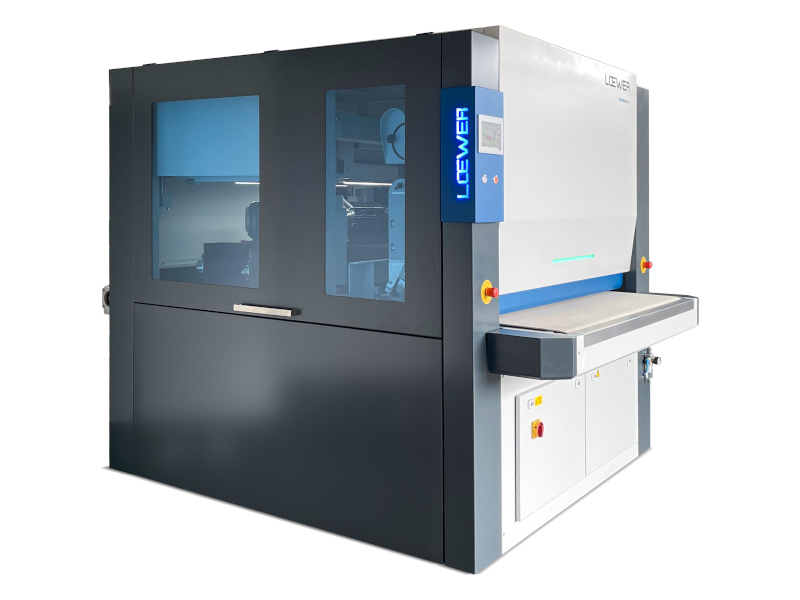

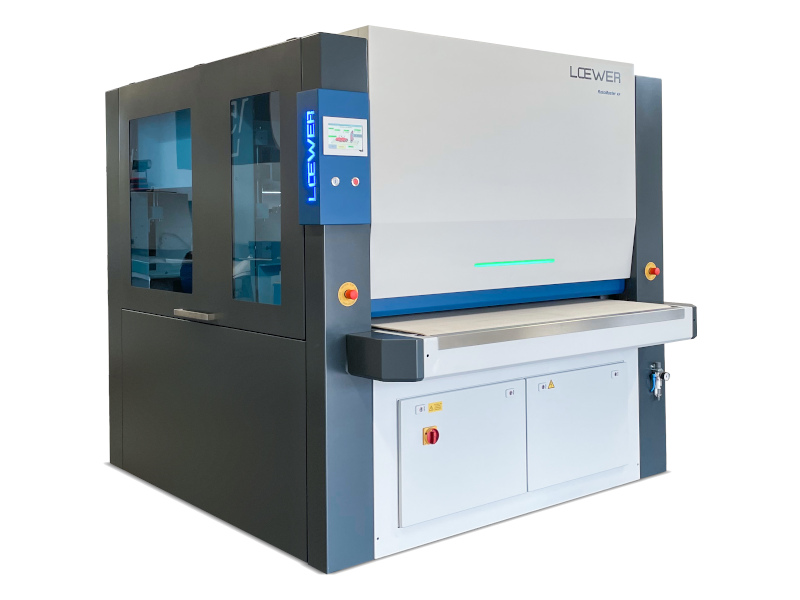

Löwer RotoMaster 1500
Entgrat- und Verrundungsmaschine
Allgemeine Beschreibung:
Der RotoMaster 1500 aus dem Hause Löwer ist erhältlich in 3 Varianten:
RotoMaster R-1500 – ausgestattet mit dem Rotoraggregat
RotoMaster KR-1500 – ausgestattet mit Rotoraggregat und vorgelagertem Breitbandschleifaggregat
RotoMaster KRK-1500 – ausgestattet mit Rotoraggregat und vor- und nachgelagertem Breitbandschleifaggregat
Der RotoMaster ist die ideale Maschine, wenn es darum geht eine extrem starke Kantenverrundung an Ihre Bleche zu bekommen. Im Maximum bis zu R=2 mm! Um ein solches Ergebnis sicherzustellen, ist der RotoMaster mit einem Vakuumtisch ausgestattet, der gewährleistet das die Bleche fest auf dem Transportband durch die Entgratmaschine geführt werden.
Das Rotoraggregat ist mit acht gegenläufig rotierenden Bürsten ausgestattet. Auf diese Weise erhalten Sie ein absolut gleichmäßiges Verrundungsergebnis an allen Blechkanten und -konturen. Das Rotoraggregat kann sowohl mit Bürsten zur Kantenverundung, als auch mit Drahtbürsten zur Oxidschichtentfernung ausgerüstet werden. Ebenfalls ist eine Kombination beider Bürstenarten möglich.

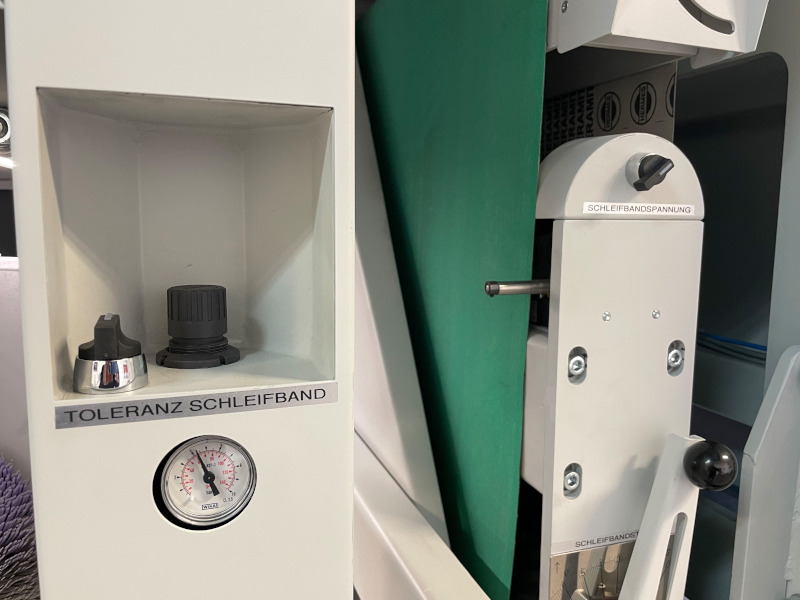

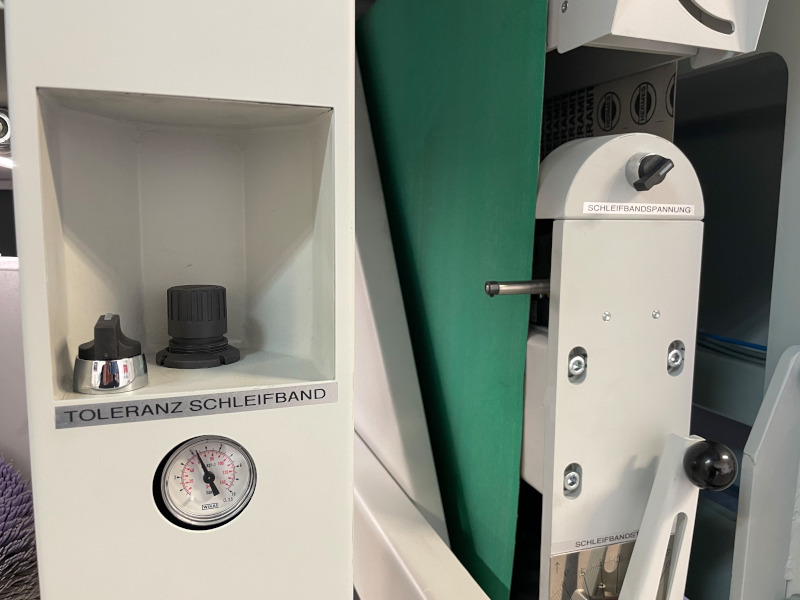

Neben dem Rotoraggregat kann die RotoMaster auch mit einem oder zwei Schleifbandaggregaten ausgestattet werden. Dadurch können die Bleche vor dem Verrunden entgratet werden, alternativ lässt sich damit auch ein gerichtetes Schliffbild erstellen. Als Besonderheit sind die Schleifbandaggregate mit unserer patentierten Toleranzschleifeinrichtung ausgestattet. Somit können auch unebene und krumme Bleche bearbeitet werden, da die schleifbandaggregate durch die Toleranzschleifeinrichtung nach oben ausweichen können und somit jederzeit ein gleichmäßiger Druck auf dem Blech gewährleistet werden.
Die Vorteile im Überblick:
- Gleichmäßige Bearbeitung 360° aus allen Richtungen
- Gleichmäßige Bürstenabnutzung, unabhängig von der Platzierung des Werkstückes auf dem Band
- Starke Kantenverrundung bis 2mm Radius möglich
- Wenig Wärmenetwicklung, somit vorteilhaft für die Bearbeitung von verzinkten und folierten Blechen
- Große Gesamtbürstenlänge von 3.200mm bei kompakter Einbaulänge von nur 1.300mm
- Kompakte Einbaulänge führt zu weniger Platzbedarf und effektiverem Vakuum am Transporttisch (Kleinteile ab 50 x 50mm)
- Zusätzliche Oszillation für konstantere Resultate auf voller Maschinenbreite
- Äußere und innere Spindeln getrennt einstellbar in Zustellung und Drehzahl (gleichzeitig Verrunden + Oxidentfernung)
- Werkstücke mit unterschiedlichen Dicken können ohne Verstellung bearbeitet werden (Rotoraggregat)
- Erhöhte Sicherheit beim Bandschleifaggregat durch innovative Toleranzschleifeinrichtung (Serienausstattung)
- Konstante Förderbandhöhe für problemlosen Einsatz von Zuführ- und Abführbändern
- Schnellwechselsystem für Schleifband und Bürsten
- Je nach Ausführung Bearbeitung von Laser-, Plasma-, Wasserstrahl- oder Stanzteilen sowie folierten, verzinkten oder verformten Blechen
- Bearbeitung von Edelstahl, Stahl, Alu, Kupfer…
- Bearbeitung vom Materialmix mit optionalem Naßabscheider möglich
- Arbeitsbreite 1.500mm Standard

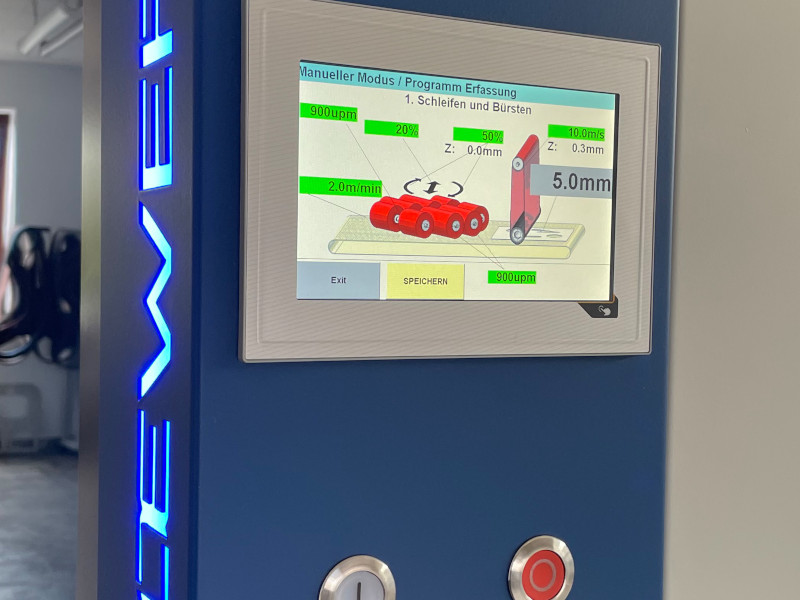

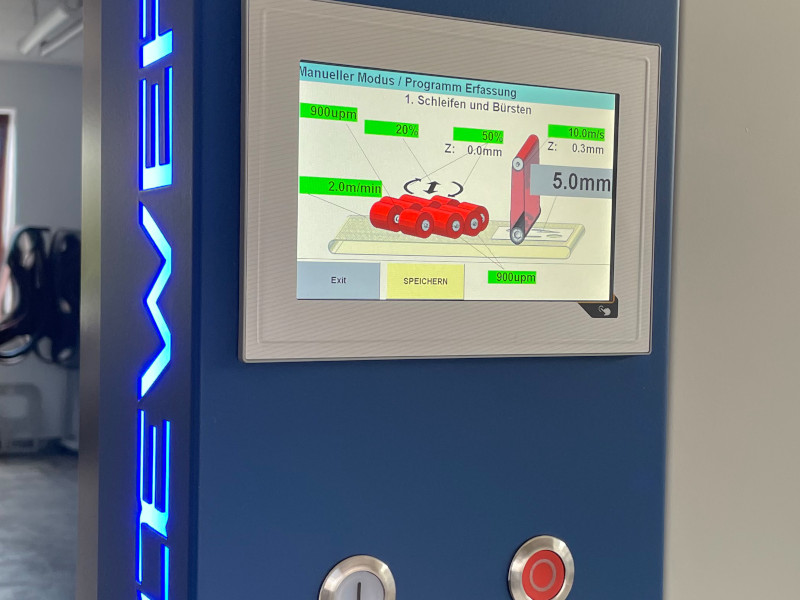

- Touchpanel Steuerung zur Einstellung aller Parameter wie Blechdicke, Zustellung Schleifband, Zustellung Bürsten, Drehzahlen, Vorschubgeschwindigkeit ect., Maschinenprogramme speicherbar.
Technische Daten:
| RotoMaster R-1500 | RotoMaster KR-1500 | RotoMaster KRK-1500 | |
| Arbeitsbreite | 1.500 mm | ||
| Motor Rotoraggregat | 2x 2,2kW + 2x 1,5kW | ||
| Abmessung Bürsten | vier Bürsten D250/L500mm + vier Bürsten D250/L300mm | ||
| Motor Schleifbandaggregat | nicht vorhanden | 1x 15 kW | 2x 15 kW |
| Abmessung Schleifband | nicht vorhanden | 1520 x 1900mm | |
| Werkstückdicken | 1 bis 80 mm | ||
| stufenlose Vorschubgeschwindigkeit | 0,3 bis 3 m/min | ||
| Motor Vakuumventilator | 11 kW (frequenzgeregelt) | ||
| Absauganschluss | 1x Ø200, 1 x Ø160 mm |
1x Ø180, 1x Ø200, 1x Ø160 mm |
2x Ø180, 1x Ø200, 1x Ø160 mm |
| Luftanschluss | 6 bis 8 bar mit Wartungseinheit | ||
| Maschinenabmessung (LxBxH) | 2.800×2.150×2.200 mm | 2.800×2.150×2.100 mm | 3.500×2.150×2.200 mm |
| Gewicht | 2.800 kg | 4.500 kg | 5.800 kg |
RotoMaster R-1500
- Arbeitsbreite: 1.500 mm
- Motor Rotoraggregat: 2x 2,2kW + 2x 1,5kW
- Abmessung Bürsten: 4 Bürsten D250/L500mm + 4 Bürsten D250/L300mm
- Werkstückdicken: 1 bis 80 mm
- stufenlose Vorschubgeschwindigkeit: 0,3 bis 3 m/min
- Motor Vakuumventilator: 11 kW (frequenzgeregelt)
- Absauganschluss: 1x Ø200mm, 1 x Ø160
- Luftanschluss: 6 bis 8 bar mit Wartungseinheit
- Maschinenabmessung (LxBxH): 2.800 x 2.150 x 2.200 mm
- Gewicht: 2.800 kg
RotoMaster KR-1500
- Arbeitsbreite: 1.500 mm
- Motor Rotoraggregat: 2x 2,2kW + 2x 1,5kW
- Abmessung Bürsten: 4 Bürsten D250/L500mm + 4 Bürsten D250/L300mm
- Motor Schleifbandaggregat: 1x 15 kW
- Abmessung Schleifband: 1520 x 1900mm
- Werkstückdicken: 1 bis 80 mm
- stufenlose Vorschubgeschwindigkeit: 0,3 bis 3 m/min
- Motor Vakuumventilator: 11 kW (frequenzgeregelt)
- Absauganschluss: 1x Ø180, 1x Ø200mm, 1x Ø160
- Luftanschluss: 6 bis 8 bar mit Wartungseinheit
- Maschinenabmessung (LxBxH): 2.800 x 2.150 x 2.100 mm
- Gewicht: 4.500 kg
RotoMaster KRK-1500
- Arbeitsbreite: 1.500 mm
- Motor Rotoraggregat: 2x 2,2kW + 2x 1,5kW
- Abmessung Bürsten: 4 Bürsten D250/L500mm + 4 Bürsten D250/L300mm
- Motor Schleifbandaggregat: 2x 15 kW
- Abmessung Schleifband: 1520 x 1900mm
- Werkstückdicken: 1 bis 80 mm
- stufenlose Vorschubgeschwindigkeit: 0,3 bis 3 m/min
- Motor Vakuumventilator: 11 kW (frequenzgeregelt)
- Absauganschluss: 2x Ø180, 1x Ø200mm, 1x Ø160
- Luftanschluss: 6 bis 8 bar mit Wartungseinheit
- Maschinenabmessung (LxBxH): 3.500 x 2.150 x 2.200 mm
- Gewicht: 5.800 kg
Können wir Ihnen behilflich sein?
Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.
+49 (0) 7121 161945
Oder schreiben Sie uns:
RotoMaster R-1500
RotoMaster KR-1500
RotoMaster KRK-1500
Maschinenoptionen:
Um das Transportband vom groben Schleifstaub zu reinigen, empfehlen wir den Einsatz unserer motorischen Reinigungsbürste. Diese reinigt automatisch am Maschinenauslauf das Transportband.
Mittig unter dem Transportband befindet sich optional auf einer Breite von 250 mm ein Dauermagnetspur. Diese ist Ideal geeignet um auch kleinere Bleche bei der Entfernung der Oxidschicht unterstützend zu halten.
Zum Absaugen von gesundheitsschädlichen Schleifstäuben bieten wir Ihnen die passende Absauganlage für Ihre Löwer Maschine. Abgestimmt auf Ihre Anwendung erhalten Sie diese bei uns in Trocken- oder Nassausführung
Gerne bieten wir Ihnen am Ein- und Auslauf der Maschine eine zusätzliche Rollenbahn an um sowohl schnell eine größere Menge Kleinteile sowie auch größere Bleche aufzulegen und in die Maschine zu führen.
Rotierende Reinigungsbürste
Um das Transportband vom groben Schleifstaub zu reinigen, empfehlen wir den Einsatz unserer motorischen Reinigungsbürste. Diese reinigt automatisch am Maschinenauslauf das Transportband.
Absauganlage
Zum Absaugen von gesundheitsschädlichen Schleifstäuben bieten wir Ihnen die passende Absauganlage für Ihre Löwer Maschine. Abgestimmt auf Ihre Anwendung erhalten Sie diese bei uns in Trocken- oder Nassausführung.
Magnetbahn
Mittig unter dem Transportband befindet sich optional auf einer Breite von 250 mm ein Dauermagnetspur. Diese ist Ideal geeignet um auch kleinere Bleche bei der Entfernung der Oxidschicht unterstützend zu halten.
Rollenbahn
Gerne bieten wir Ihnen am Ein- und Auslauf der Maschine eine zusätzliche Rollenbahn an um sowohl schnell eine größere Menge Kleinteile sowie auch größere Bleche aufzulegen und in die Maschine zu führen.
Einsetzbare Schleifmittelwerkzeuge:
ideal zum extremen Kantenverrunden geeignet. Auch mit „Drahtbürsten“ lieferbar, zum entfernen der Oxidschicht.
in verschiedenen Körnungen und Ausführungen für ein optimales Bearbeitungsergebnis
Lamellenbürsten
ideal zum extremen Kantenverrunden geeignet. Auch mit „Drahtbürsten“ lieferbar, zum entfernen der Oxidschicht.
Schleif- & Vliesbänder
In verschiedenen Körnungen und Ausführungen für ein optimales Bearbeitungsergebnis
