Pryor Markmate

Nadelmarkierer

Allgemeine Beschreibung:

Das Markmate-Nadelmarkierungssystem von Pryor ist eine an der Werkbank montierte Arbeitsstation, die ideal für gewerbliche und industrielle Anwendungen geeignet ist. Pryor bietet sowohl eine eigenständige Steuerung (LCD) als auch eine PC-basierte-Ausführung (USB) dieser Maschine an, damit die Prozessintegration je nach Wunsch vereinfacht wird. Das System stellt unterschiedliche Schriftarten und Zeichengrößen sowie Bogenkennzeichnungen und eine variable Kraftregelung bereit, woraus eine optimale Gravurtiefe auf verschiedenen Materialien resultiert.

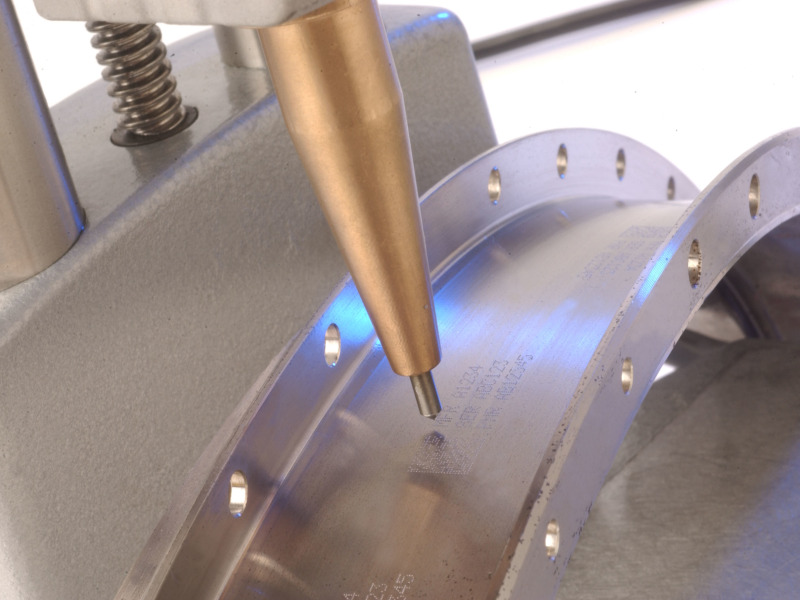

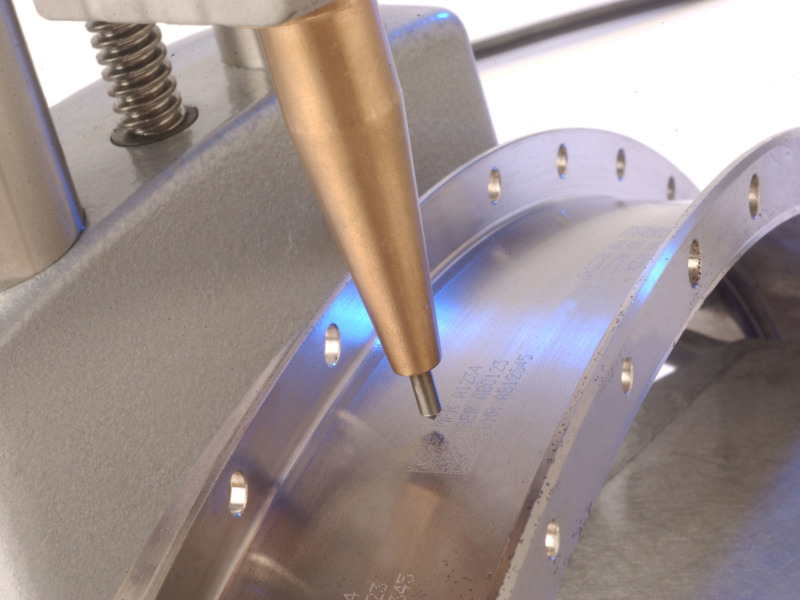

Der Nadelmarkierer dient oftmals zum Erzeugen von Datenmatrix-Codes in der Luft- und Raumfahrt, damit können jedoch ebenfalls QR-Codes, Seriennummern, Logos und dekorative Kennzeichnungen, Zertifizierungskennzeichnungen sowie viele weitere Designs erzeugt werden. Die Designs sind äußerst flexibel und das Spektrum an Formen und Abmessungen der zu kennzeichnenden Komponenten ist ebenfalls sehr breit gefächert. Die Maschine ist mit vielen Befestigungsoptionen für unterschiedlich geformte Oberflächen erhältlich, verfügt über eine leicht einstellbare Höhenposition und mit dem Markierungsbereich von 100x75 mm können mehrere Komponenten gekennzeichnet werden, sodass die Bearbeitungsgeschwindigkeit gesteigert wird. Die Designlayouts können sehr leicht programmiert werden und der Markmate verfügt sowohl bei der eigenständigen LCD- als auch bei der Netzwerk-USB-Ausführung über eine sehr große Speicherkapazität. Die Elektrik ist bei beiden Ausführungen getrennt von der Maschine, da Pryor nur kompromisslose Verarbeitungsqualität anbietet, die für die rauesten Fertigungsbedingungen geeignet ist. Durch die Trennung der Elektronik vom Markierkopf wird eine lange Haltbarkeit gewährleistet, die bei einer Montage auf einer Maschine beeinträchtigt wäre, die ausreichend Kraft zur Produktion einer Kennzeichnung erzeugt.

Der Markmate benötigt keine Luftzufuhr, da er von einer elektromagnetischen Pin-Technologie versorgt wird. Pryor bietet jedoch außerdem eine Pneumatik-Ausführung mit hoher Amplitude und eine Pneumatik-Ausführung mit hoher Frequenz an. Die Ausführung mit hoher Amplitude ist ideal für die Kennzeichnung auf unebenen Oberflächen von bis zu 12 mm oder wenn Sie eine höhere Kennzeichnungstiefe benötigen. Die Ausführung mit hoher Frequenz bietet die schnellste Markierungsgeschwindigkeit in diesem Bereich und die Option mit hoher Punktdichte kann eine kontinuierliche Linienführung erzeugen.

Highlights

  • Leicht programmierbar
  • Ausgezeichnete Flexibilität und Kontrolle über das Kennzeichnungsdesign
  • Große Speicherkapazität für Layout-Designs
  • Mehrsprachige Benutzeroberfläche
  • Höchste Präzision

Technische Daten:

Technische Daten Markierkopf
LCD-Markmate USB-Markmate
Markierungsbereich 100 x 75 mm
Standard-Zeichengrößen 0,18 – 9,99 mm in Schritten von 0,18 mm
Markierungsformat 5 x 7, 7 x 9, Varidot und die USB-Ausführung bieten außerdem alle Windows-True-Type-Schriftarten*, DXF, HPGL
Markierungsgeschwindigkeit variabel
Speicherkapazität 600 Layouts unbegrenzt
Gewicht der Kennzeichnungsmaschine 13 kg
Gewicht Steuerung 6,5 kg abhängig vom gewählten Laptop
PC-Anforderungen 1 GHz Pentium oder gleichwertig mit USB-Anschluss. Mit der USB-Ausführung kompatible Betriebssysteme: Windows 2000, Windows XP, Windows Vista
Stromanschluss 220 Volt
Abmessung der Maschine (HxBxT) 570 x 250 x 295 mm
Abmessung Steuerung (HxBxT) 300x200x280 mm abhängig vom gewählten Laptop
LCD-Markmate

  • Markierungsbereich: 100×75 mm
  • Standard-Zeichengrößen: 0,18-9,99 mm in Schritten von 0,18 mm
  • Markierungsformate: 5 x 7, 7 x 9, Varidot und die USB-Ausführung bieten außerdem alle Windows-True-Type-Schriftarten*, DXF, HPGL
  • Markierungsgeschwindigkeit: variabel
  • Speicherkapazität: 600 Layouts
  • Gewicht der Kennzeichnungsmaschine: 13 kg
  • Controller-Gewicht: 6,5 kg
  • Anschluss: 220 V
  • Abmessungen der Kennzeichnungsmaschine (HxBxT): 570 x 250 x 295 mm
  • Controller-Abmessungen (HxBxT): 300 x 200 x 280 mm
USB-Markmate

  • Markierungsbereich: 100×75 mm
  • Standard-Zeichengrößen: 0,18-9,99 mm in Schritten von 0,18 mm
  • Markierungsformate: 5 x 7, 7 x 9, Varidot und die USB-Ausführung bieten außerdem alle Windows-True-Type-Schriftarten*, DXF, HPGL
  • Markierungsgeschwindigkeit: variabel
  • Speicherkapazität: unbegrenzt
  • PC-Anforderungen: 1 GHz Pentium oder gleichwertig mit USB-Anschluss. Mit der USB-Ausführung kompatible Betriebssysteme: Windows 2000, Windows XP, Windows Vista
  • Gewicht der Kennzeichnungsmaschine: 13 kg
  • Controller-Gewicht: abhängig vom Laptop/PC
  • Anschluss: 220 V
  • Abmessungen der Kennzeichnungsmaschine (HxBxT): 570 x 250 x 295 mm
  • Controller-Abmessungen (HxBxT): abhängig vom Laptop/PC

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

LCD-Markmate

USB-Markmate

Maschinenoptionen:

Drehachse

Für die Bearbeitung von zylindrischen Bauteilen

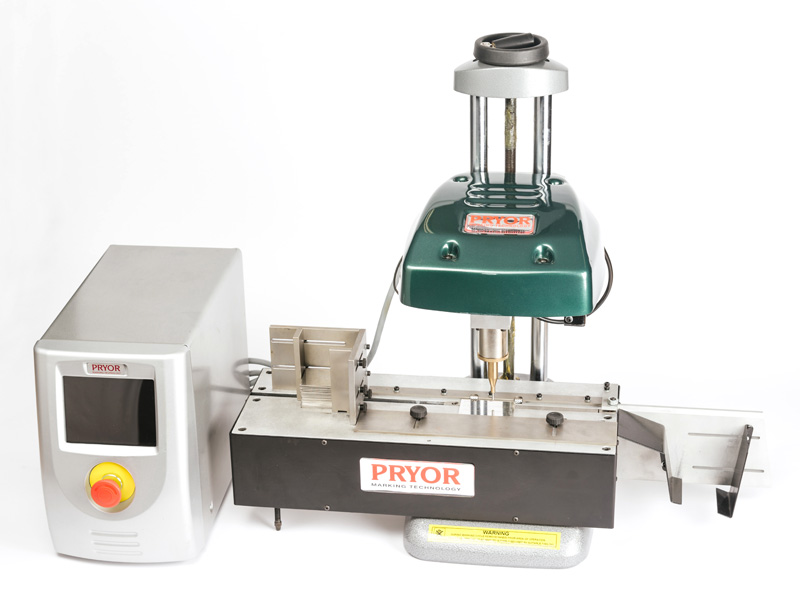

Typenschildzuführung mit Magazin

Für eine automatische Metallschild-Markierungszufuhr für Beschriftungsschilder, die zur permanenten Teileidentifikation dienen. Die Schildmarkierungsvorrichtung und die automatische Schildmarkierungszufuhr sind beide kompatibel mit dem Pryor Markmate, Pryor BenchDot und Pryor Kompakt-Laserschrank.

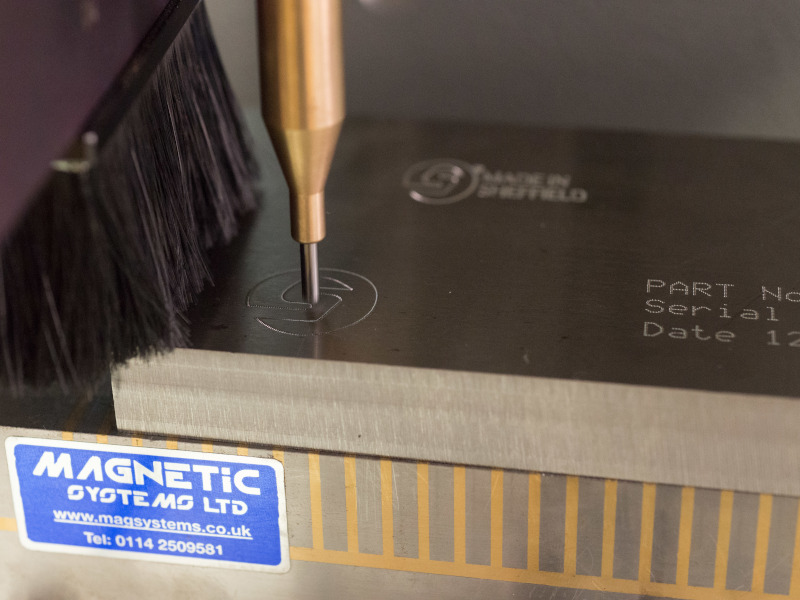

Magnetfixierung

Sichern Sie Ihre Werkstück mit einer Magnetfixierung, sodass es sich bei der Markierung nicht bewegt.
Verhindert das ungewünschte oder unbeabsichtigte Verrutschen des Werkstücks.

Start Stop Box

zur Fernbedienung, bietet eine schnelle und einfache Möglichkeit den Maschinenzyklus zu starten und zu stoppen

Tastatur für LCD-Markmate

Schließen Sie die kleine und kompakte Tastatur einfach mit den PS2-Stecker am Markmate LCD-Controller an.

Drehachse

Für die Bearbeitung von zylindrischen Bauteilen

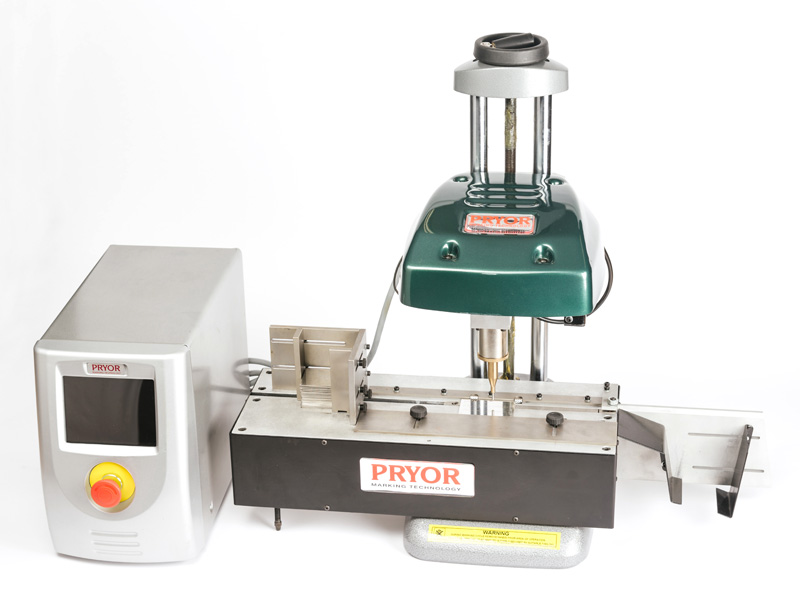

Typenschildzuführung mit Magazin





Für eine automatische Metallschild-Markierungszufuhr für Beschriftungsschilder, die zur permanenten Teileidentifikation dienen. Die Schildmarkierungsvorrichtung und die automatische Schildmarkierungszufuhr sind beide kompatibel mit dem Pryor Markmate, Pryor BenchDot und Pryor Kompakt-Laserschrank.

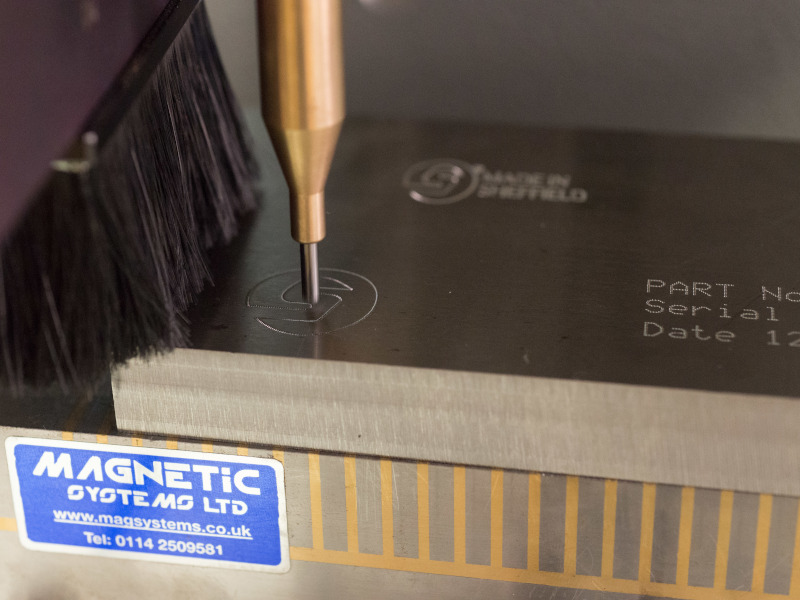

Magnetfixierung

Sichern Sie Ihre Werkstück mit einer Magnetfixierung, sodass es sich bei der Markierung nicht bewegt. Verhindert das ungewünschte oder unbeabsichtigte Verrutschen des Werkstücks.

Start-Stop Box

zur Fernbedienung, bietet eine schnelle und einfache Möglichkeit den Maschinenzyklus zu starten und zu stoppen

Tastatur für LCD-Markmate

Schließen Sie die kleine und kompakte Tastatur einfach mit den PS2-Stecker am Markmate LCD-Controller an.
