DAVI MCA

4-Walzen Rundbiegemaschinen

Allgemeine Beschreibung:

DAVI 4-Walzen Rundbiegemaschinen sind extrem präzise, einfach in der Handhabung und schnell, vor allem aber die technologisch fortschrittlichsten Maschinen, die am Markt zu finden sind. Alle 4-Walzen Rundbiegemaschinen haben ein innovatives Design und weisen gegenüber anderen Modellen, im speziellen 3-Walzen Maschinen, viele Vorzüge auf:

  • Das Design mit zwei symmetrischen Seitenwalzen erlaubt, das Werkstück kann in einem Arbeitsgang fertig zu biegen. (Keine Anbiegung beider Blechenden mit Drehen des Bleches nötig wie bei 3-Walzen Maschinen)
  • Einfachste Bedienung durch Serienmäßige NC-Steuerung (z.B. Programmierung der Position der Seitenwalzen)

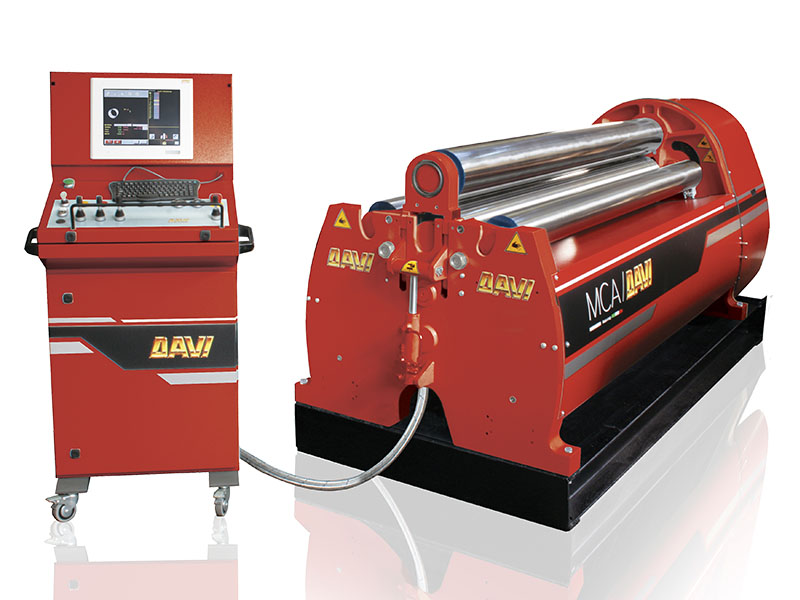

  • mit einer fortschrittlichen CNC-Lösung ausgestattet bieten die DAVI 4-Walzen Maschinen problemlos die Möglichkeit eine Serie von Teilen mit höchster Wiederholgenauigkeit sehr schnell zu biegen
  • eine Offline-Programmierung und dauerhafte Überwachung der Maschine mit Unterstützung über einen Remote-Login ist möglich
  • Optimale Rundungsergebnisse der Bleche durch innovative Geometrie der planetaren Bewegung der Seitenwalzen – dadurch ist die Maschine extrem robust und langlebig
  • Die 4 – Walzen Konstruktion ermöglicht das kürzeste flache Ende
  • Einfache Handhabung für den Maschinenbediener, da nur die Position einer Seitenwalze für Anbiegen / Runden ermittelt werden muss

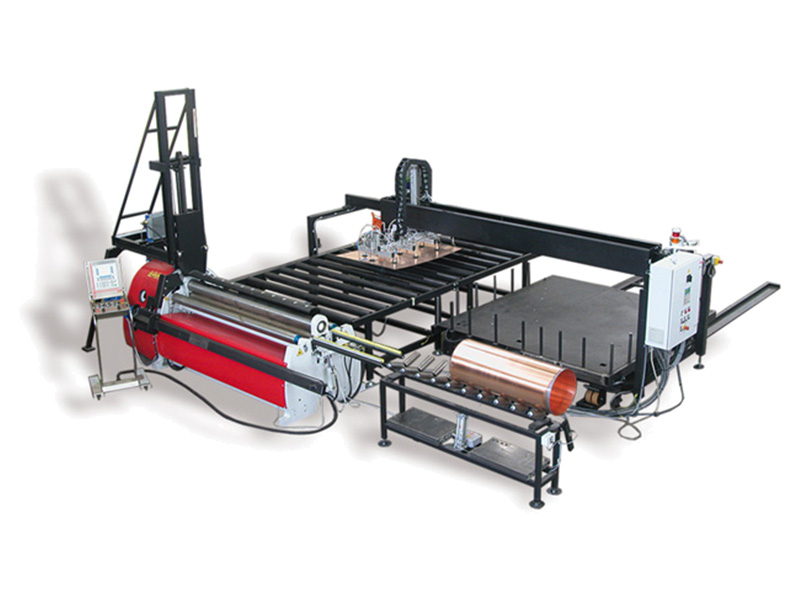

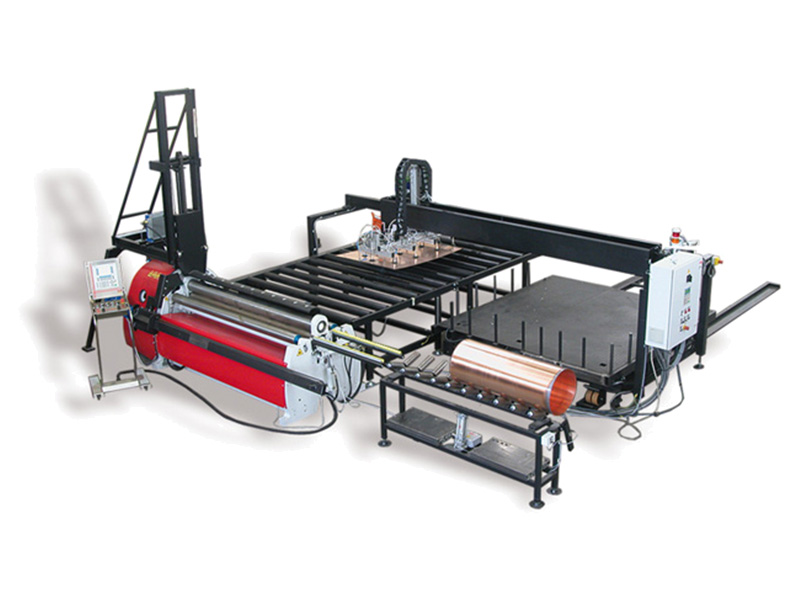

  • Bleche werden horizontal eingezogen, somit ergibt sich die Möglichkeit Zuführtische und andere Auf- bzw. Abladesysteme mit DAVI 4-Walzenbiegemaschinen zu kombinieren und den Automationsgrad deutlich zu erhöhen
  • Alle 4-Walzen Rundbiegemaschinen sind mit einem elektronischen Parallelismus der Walzen “Servo-Tronic”, anstatt dem veralteten System mit Torsionswelle, ausgestattet.
  • Die MCA/MCB Baureihe nutzt die modernsten DAVI Technologien: PSG, PLT, EST und “Roll by Wire”

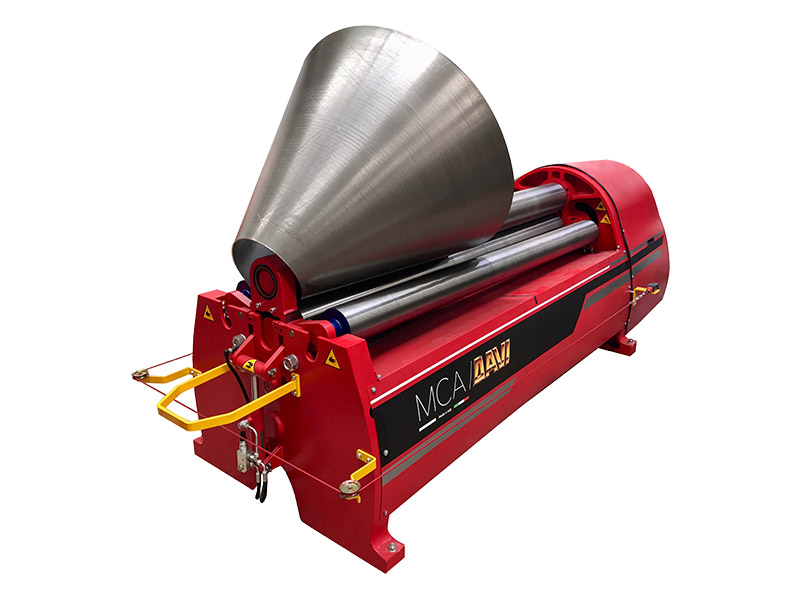

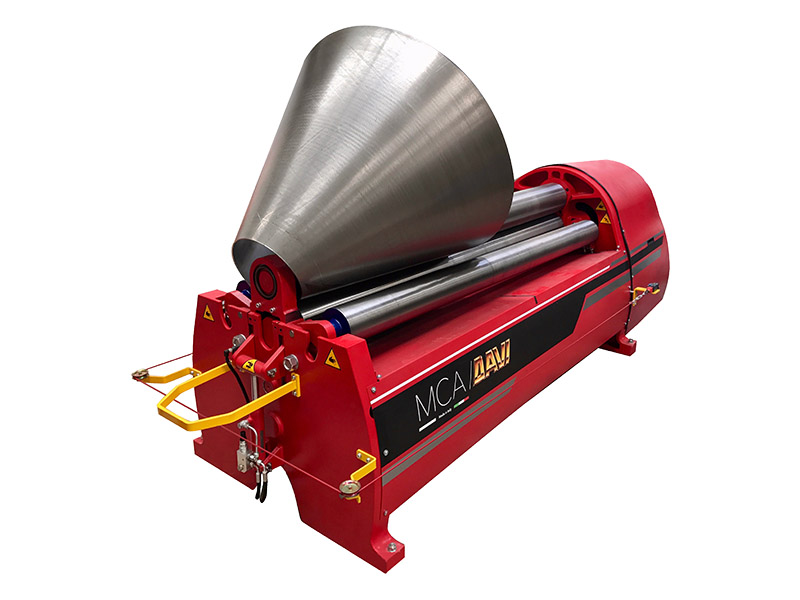

  • Mit dem optionalen Konuspaket können Trichter und Konen auf der 4-Walzen Rundbiegemaschine gebogen werden
  • Mit dem optionalen Interpolationspaket kann – auf Wunsch auch CNC-gesteuert – die Zustellung während dem Biegen verändert werden um Teile mit mehreren Radien knickfrei zu biegen

Technische Daten:

MCA 2019 MCA 2020 MCA 2024
Blechbreite 2.050 mm 2.050 mm 2.050 mm
Rundbiegeleistung 9 mm 11 mm 16 mm
Anbiegeleistung 6 mm 8 mm 13 mm
Oberwalzendurchmesser 190 mm 205 mm 240 mm
Unterwalzendurchmesser 180 mm 190 mm 230 mm
Motorleistung 5,5 PS 10 PS 15 PS

Weitere Maschinengrößen und –kapazitäten auf Anfrage. Die oben gemachten Angaben zur Biegeleistung beziehen sich auf Normalstahl mit einer maximalen Zugfestigkeit von 400 MPa sowie einer Streckgrenze von 280 MPa. Die in der Tabelle genannten Maschinen sind i.d.R. auf Lager und können kurzfristig geliefert werden.



MCA 2520 MCA 2522 MCA 2527
Blechbreite 2.550 mm 2.550 mm 2.550 mm
Rundbiegeleistung 8 mm 10 mm 15 mm
Anbiegeleistung 6 mm 8 mm 12 mm
Oberwalzendurchmesser 200 mm 220 mm 270 mm
Unterwalzendurchmesser 180 mm 200 mm 250 mm
Motorleistung 5,5 PS 10 PS 15 PS

Weitere Maschinengrößen und –kapazitäten auf Anfrage Die oben gemachten Angaben zur Biegeleistung beziehen sich auf Normalstahl mit einer maximalen Zugfestigkeit von 400 MPa sowie einer Streckgrenze von 280 MPa Die in der Tabelle genannten Maschinen sind i.d.R. auf Lager und können kurzfristig geliefert werden.



MCA 3020 MCA 3022 MCA 3028 MCA 3030
Blechbreite 3.100 mm 3.100 mm 3.100 mm 3.100 mm
Rundbiegeleistung 7 mm 9 mm 14 mm 15 mm
Anbiegeleistung 4 mm 6 mm 10 mm 12 mm
Oberwalzendurchmesser 220 mm 220 mm 280 mm 300 mm
Unterwalzendurchmesser 180 mm 200 mm 260 mm 280 mm
Motorleistung 5,5 PS 10 PS 15 PS 15 PS

Viele weitere Maschinengrößen und –kapazitäten auf Anfrage. Die oben gemachten Angaben zur Biegeleistung beziehen sich auf Normalstahl mit einer maximalen Zugfestigkeit von 400 MPa sowie einer Streckgrenze von 280 MPa. Die in der Tabelle genannten Maschinen sind i.d.R. auf Lager und können kurzfristig geliefert werden

Biegelänge bis 2000 mm

MCB E-14

  • Blechbreite: 1.450 mm
  • Rundbiegeleistung: 9 mm
  • Anbiegeleistung: 6 mm
  • Oberwalzendurchmesser: 190 mm
  • Unterwalzendurchmesser: 180 mm
  • Motorleistung: 5,5 PS

MCB E-30

  • Blechbreite: 2.050 mm
  • Rundbiegeleistung: 11 mm
  • Anbiegeleistung: 8 mm
  • Oberwalzendurchmesser: 205 mm
  • Unterwalzendurchmesser: 190 mm
  • Motorleistung: 10 PS



Weitere Maschinengrößen und –kapazitäten auf Anfrage.
Die oben gemachten Angaben zur Biegeleistung beziehen sich auf Normalstahl mit einer maximalen Zugfestigkeit von 400 MPa sowie einer Streckgrenze von 280 MPa.
Die in der Tabelle genannten Maschinen sind i.d.R. auf Lager und können kurzfristig geliefert werden.

Biegelänge bis 2500 mm

MCA 2520

  • Blechbreite: 2.550 mm
  • Rundbiegeleistung: 8 mm
  • Anbiegeleistung: 6 mm
  • Oberwalzendurchmesser: 200 mm
  • Unterwalzendurchmesser: 180 mm
  • Motorleistung: 5,5 PS

MCA 2522

  • Blechbreite: 2.550 mm
  • Rundbiegeleistung: 10 mm
  • Anbiegeleistung: 8 mm
  • Oberwalzendurchmesser: 220 mm
  • Unterwalzendurchmesser: 200 mm
  • Motorleistung: 10 PS

MCA 2527

  • Blechbreite: 2.550 mm
  • Rundbiegeleistung: 15 mm
  • Anbiegeleistung: 12 mm
  • Oberwalzendurchmesser: 270 mm
  • Unterwalzendurchmesser: 250 mm
  • Motorleistung: 15 PS



Weitere Maschinengrößen und –kapazitäten auf Anfrage.
Die oben gemachten Angaben zur Biegeleistung beziehen sich auf Normalstahl mit einer maximalen Zugfestigkeit von 400 MPa sowie einer Streckgrenze von 280 MPa.
Die in der Tabelle genannten Maschinen sind i.d.R. auf Lager und können kurzfristig geliefert werden.

Biegelänge bis 3000 mm

MCA 3020

  • Blechbreite: 3.100 mm
  • Rundbiegeleistung: 7 mm
  • Anbiegeleistung: 4 mm
  • Oberwalzendurchmesser: 220 mm
  • Unterwalzendurchmesser: 180 mm
  • Motorleistung: 5,5 PS

MCA 3022

  • Blechbreite: 3.100 mm
  • Rundbiegeleistung: 9 mm
  • Anbiegeleistung: 6 mm
  • Oberwalzendurchmesser: 220 mm
  • Unterwalzendurchmesser: 200 mm
  • Motorleistung: 10 PS

MCA 3028

  • Blechbreite: 3.100 mm
  • Rundbiegeleistung: 14 mm
  • Anbiegeleistung: 10 mm
  • Oberwalzendurchmesser: 280 mm
  • Unterwalzendurchmesser: 260 mm
  • Motorleistung: 15 PS

MCA 3030

  • Blechbreite: 3.100 mm
  • Rundbiegeleistung: 15 mm
  • Anbiegeleistung: 12 mm
  • Oberwalzendurchmesser: 300 mm
  • Unterwalzendurchmesser: 280 mm
  • Motorleistung: 15 PS



Weitere Maschinengrößen und –kapazitäten auf Anfrage.
Die oben gemachten Angaben zur Biegeleistung beziehen sich auf Normalstahl mit einer maximalen Zugfestigkeit von 400 MPa sowie einer Streckgrenze von 280 MPa.
Die in der Tabelle genannten Maschinen sind i.d.R. auf Lager und können kurzfristig geliefert werden.

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Maschinenoptionen:

  • Austauschbare Walzen – z.B. u mit kleinerer Oberwalze im Tausch auch kleine Innendurchmesser biegen
  • Konusbiegepaket mit wiederholgenauer Schrägstellung beider Seitenwalzen und Konusschuh und der Unterwalze
  • Interpolationspaket um Bauteile mit verschiedenen Radien zu Biegen
  • Hochhalterung zum Unterstützen dünner Bleche und großer Radien möglich
  • Seitenarme zur Unterstützung des Bleches bei größeren Durchmessern möglich
  • Induktionsgehärtete Walzenbeschichtung möglich
  • Verschiedene CNC Steuerungen (Easy, Easy S, Easy Roll, IRoll Pro) bieten eine einfache und schnelle Möglichkeit Programme für Wiederkehrende Bauteile und Serienfertigung zu erstellen
  • Automatisierungslösungen und Sondermaschinen für Ihre vollautomatische Fertigung und das Biegen spezieller Bleche
  • uvm.
