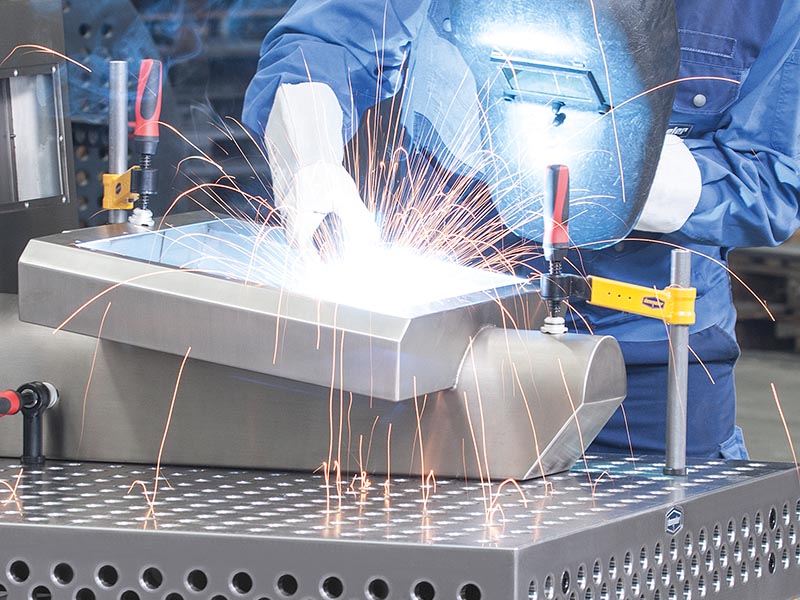

Demmeler System D223D-Schweißtisch- und Spannsystem

Demmeler System D22

3D-Schweißtisch- und Spannsystem

Allgemeine Beschreibung:

Das D22-System stellt gegenüber den bereits jahrelang eingesetzten System D16 und D28 die goldene Mitte dar. Insbesondere als alternative in verschiedensten Automatisierungsprozessen bietet das D22-System Vorteile gegenüber anderen Systemgrößen. Das D22-System orientiert sich von der Bauweise der Zubehörelemente stark am D28-System was höhen und längen betrifft, ist aber schmaler gebaut und häufig in der Alu-Titan Variante anzutreffen. Dies ermöglicht deutliche Gewichtseinsparungen, was Ihnen beim Einsatz auf Roboteranlagen zu Gute kommt. Desweiteren erfreut sich das D22-System u.a. bei Schlossereien großer Beliebtheit, denen das D28-System allerdings zu groß erschein und das D16-System aufgrund seiner Bauart nicht in Frage kommt.

Besonders in der Schweißtechnik kennen Sie als Anwender Ihre Probleme bei der Herstellung von z.B. Maschinengehäusen, Gestellen, Rahmen, Traversen, Konsolen, Geländern und Treppen, Toren oder unterschiedlichster Blechverkleidungen am besten. Zeitintensive vorarbeiten wie Messen, Anreißen und das nachjustieren oder aber der kostenintensive Bau von Sondervorrichtungen gehen nicht nur an das Portemonnaie sondern sind am Ende ein Wettbewerbsnachteil im Bezug auf Lieferzeit und Preis. Mit dem Demmeler 3D-Spannsystem können Sie sowohl im horizontalen als auch vertikalen Bereich alle Anforderungen erfüllen und sparen aufgrund des Lochrastersystems im Planquadrat deutlich an Rüstzeit. Aufwändiges nacharbeiten entfällt somit komplett. Aufgrund der vielfältigen Einsatzmöglichkeiten und der umfangreichen Ausstattungsvarianten der Tische sowie des Zubehör stehen wir Ihnen jederzeit gerne für individuelles Gespräch in Ihrem Haus zur Verfügung. Bitte sprechen Sie uns an!

Demmeler ist überall im Einsatz vom Kleinbetrieb nebenan bis zu namhaften Großkonzernen, von der Großserie bis zur Einzelteilfertigung.

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

07121 161945

Oder schreiben Sie uns:

Rastersysteme:

PROFIPremiumLINE
  • Tischplatte mit Systembohrungen D22 im Raster von 50 mm × 50 mm. Dadurch ca. 200 % mehr Spannmöglichkeiten als bei PROFIPlusLINE
  • 3-reihiges Bohrungsbild an den Tischwangen mit Systembohrung D22 im Diagonalraster 50 × 50 mm. Dadurch verdoppeln sich die Erweiterungs- und Spannmöglichkeiten
  • Sämtliche Tischgrößen sind optional in Härte DEMONT 760 M, bis zu 760 Vickers lieferbar
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung

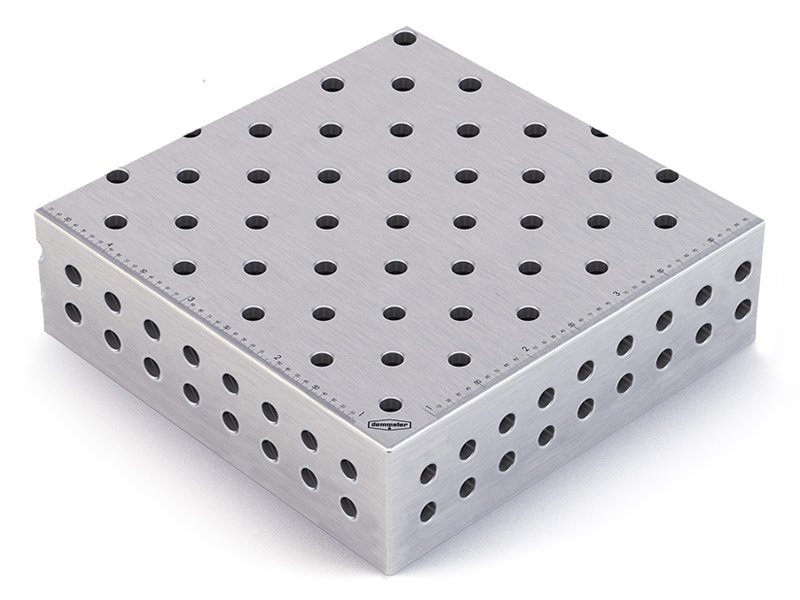

PROFIPlusLINE
  • Tischplatte mit Systembohrungen D22 im Diagonalraster 100 mm × 100 mm
  • 2-reihiges Bohrungsbild an den Tischwangen mit Systembohrung D22 im Raster 50 mm
  • Sämtliche Tischgrößen optional in der Härte DEMONT 760 M, bis zu 760 Vickers lieferbar
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
Oberflächenhärte DEMONT

Eine Kombination aus hochfestem Grundwerkstoff und speziellem Härteverfahren ermöglichen beste Schweißtisch- Eigenschaften – weniger Verschleiß und extrem robust und langlebig.

DEMONT 760

Bis zu 760 Vickers Härte. Die Allround-Lösung für Ihren Schweißtisch. Sorgt für eine erhöhte Schlagfestigkeit und verbessert den Schutz vor Anhaftung von Schweißspritzern. Inklusive Korrossionsschutz und somit bestens für Edelstahlverarbeiter geeignet!

PROFIPremiumLINE





  • Tischplatte mit Systembohrungen D22 im Raster von 50 mm × 50 mm. Dadurch ca. 200 % mehr Spannmöglichkeiten als bei PROFIPlusLINE
  • 3-reihiges Bohrungsbild an den Tischwangen mit Systembohrung D22 im Diagonalraster 50 × 50 mm. Dadurch verdoppeln sich die Erweiterungs- und Spannmöglichkeiten
  • Sämtliche Tischgrößen sind optional in Härte DEMONT 760 M, bis zu 760 Vickers lieferbar
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
PROFIPlusLINE





  • Tischplatte mit Systembohrungen D22 im Diagonalraster 100 mm × 100 mm
  • 2-reihiges Bohrungsbild an den Tischwangen mit Systembohrung D22 im Raster 50 mm
  • Sämtliche Tischgrößen optional in der Härte DEMONT 760 M, bis zu 760 Vickers lieferbar
  • Alle Systembohrungen mit Schutzsenkung sowie optimierter Tischaußenkante
  • Feinskalierung mit Millimetereinteilung
Oberflächenhärte DEMONT





Eine Kombination aus hochfestem Grundwerkstoff und speziellem Härteverfahren ermöglichen beste Schweißtisch- Eigenschaften – weniger Verschleiß und extrem robust und langlebig.

DEMONT 760

Bis zu 760 Vickers Härte. Die Allround-Lösung für Ihren Schweißtisch. Sorgt für eine erhöhte Schlagfestigkeit und verbessert den Schutz vor Anhaftung von Schweißspritzern. Inklusive Korrossionsschutz und somit bestens für Edelstahlverarbeiter geeignet!

Systemzubehör:

Positionier- & Spannbolzen
Distanzwinkel
Anschlagwinkel

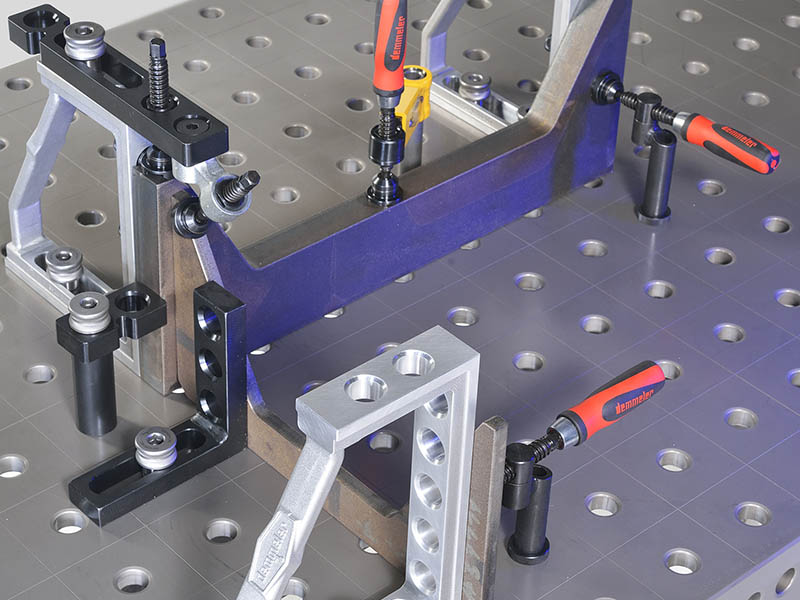

Anschlag- & Spannwinkel
Anschläge
Schraubzwingen & Zubehör
Auflagen
Werkzeugunterbringung
Tischzubehör
Positionier- & Spannbolzen

Distanzwinkel



Anschlagwinkel



Anschlag- & Spannwinkel



Anschläge



Schraubzwingen & Zubehör



Auflagen



Werkzeugunterbringung



Tischzubehör



Anwendungsbeispiele:

Vielfältig einsetzbar

Lieferbare Tischgrößen 1.000x1.000 / 2.000x1.000 / 2.400x1.200 / 3.000x1.500 und unzählige Zubehörelemente

Flexibel erweiterbar

Durch verschiedene Winkelausführungen lassen sich bereits mit einem kleinen Tisch große Projekte realisieren

Verschiedene Stellmöglichkeiten

Aufgrund einer breiten Auswahl an Füßen und Gestellen, bietet sich für jede örtliche Gegebenheit die passende Lösung

Einsatz in Laseranlagen

Auch in Laseranlagen lässt sich das Demmeler System problemlos integrieren

Vielfältig einsetzbar





Lieferbare Tischgrößen 1.000×1.000 / 2.000×1.000 / 2.400×1.200 / 3.000×1.500 und unzählige Zubehörelemente

Flexibel erweiterbar





Durch verschiedene Winkelausführungen lässt sich bereits mit einem kleinen Tisch große Projekte realisieren

Verschiedene Stellmöglichkeiten





Aufgrund einer breiten Auswahl an Füßen und Gestellen, bietet sich für jede örtliche Gegebenheit die passende Lösung

Einsatz in Laseranlagen





Auch in Laseranlagen lässt sich das Demmeler System problemlos integrieren
