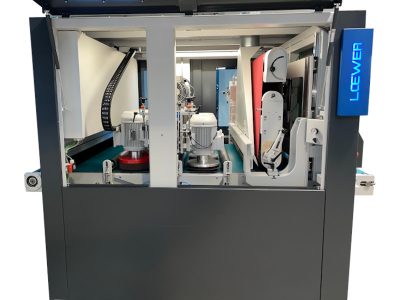

Löwer BeltMaster K4TD

Schleif- und Entgratmaschine

Löwer BeltMaster K4TD

Schleif- und Entgratmaschine

Allgemeine Beschreibung:

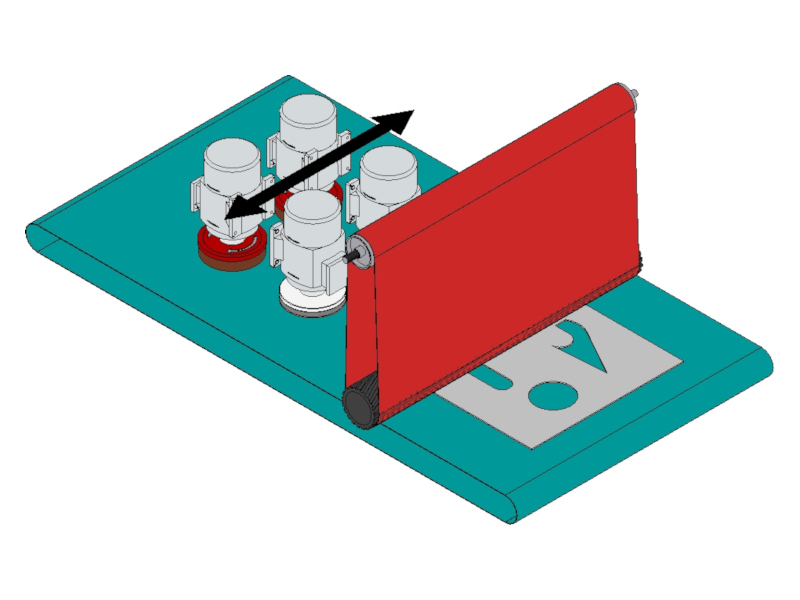

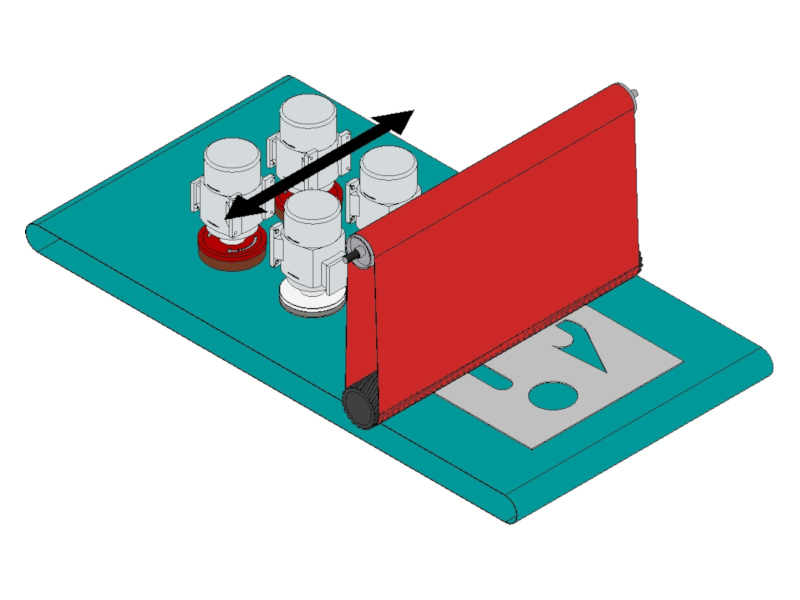

Der BeltMaster K4TD ist ausgestattet mit einem Breitbandschleifaggregat und zwei Discstationen, jeweils mit zwei großen Discaggregaten, welche über die gesamte Transportbandbreite oszillieren. Die Verbindung aus Breitbandaggregat und unserem einzigartigen 4-TD Disc-Konzept macht diese Anlage zu einer vielseitigen Lösung zum Schleifen, Entgraten, Verrunden oder Oxidschichtentfernen mit einer Maschine.

Durch das Schleifbandaggregat können sowohl Schliffbilder auf Ihre zu bearbeitenden Bleche aufgebracht werden, als auch hartnäckige Grate entfernt werden. Für eine lange Lebensdauer der Schleifbandstation bzw. der Kontaktwalze, bietet Löwer als einziger Hersteller eine Toleranzschleifeinrichtung an. Dies ermöglicht die Kontaktwalze, beim Einsatz als Entgratstation, vor Beschädigungen durch hochstehende Grate zu schützen, außerdem verbessert es die Lebensdauer der Schleifbänder, da die Schleifstation bei „krummen“ Blechen nach oben ausweichen kann.

Highlights:

  • über die ganze Werkstückbreite oszillierende Discwerkzeuge
  • zusätzliches Schleifbandaggregat am Maschineneinlauf – somit Möglichkeit der Herstellung eines sauberen Finish-Schliffbildes oder zum entfernen hartnäckiger Grate und Spritzer
  • in Verbindung mit dem Werkzeugsatz für das Orbitalfinish eine Vielzahl an Finish-Möglichkeiten
  • gleichmäßige Werkzeugabnutzung
  • 360° Bearbeitung der Teile aus allen Winkeln und Richtungen
  • Schneller Werkzeugwechsel bei Materialmix
  • Sehr einfache Bedienung
  • Toleranzschleifeinrichtung für Schleifbandstation

Technische Daten:

BeltMaster K4TD
Arbeitsbreite 1.350 mm
Disc-Motoren 4 x 2,2kW, 1000 rpm
Motor Schleifbandaggregat 15 kW
Discdurchmesser Ø 250 mm
Schleifbandabmessung 1.900 x 1.370 mm
stufenlose Schleifbandgeschwindigkeit (Optional) 7 – 16 m/s
Stufenlose Drehzahlregelung der Disc (Optional) 200 – 1.400 U/min
Werkstückdicken 1,0 – 80,0 mm
stufenlose Vorschubgeschwindigkeit Transportband 1 bis 9 m/min
Absauganschluss ø 1x Ø180 mm / 1x Ø200 mm
Betriebsdruck 6-8 bar, max. 8 bar
Maschinenabmessung (LxBxH) 2.650 x 2.200 x 2.100 mm
Gewicht 3.300 kg
  • Arbeitsbreite: 1.350 mm
  • Disc-Motoren: 4 x 2,2kW, 1000 rpm
  • Motor Schleifbandaggregat: 15 kW
  • Discdurchmesser: 250 mm
  • Schleifbandabmessung: 1.900 x 1.370 mm
  • stufenlose Schleifbandgeschwindigkeit (Optional): 7 – 16 m/s
  • stufenlose Drehzahlregelung der Disc (Optional): 200 – 1.400 U/min
  • Werkstückdicken: 1,0 – 80,0 mm
  • stufenlose Vorschubgeschwindigkeit Transportband: 1 bis 9 m/min
  • Absauganschluss ø: 1x Ø180 mm / 1x Ø150 mm
  • Betriebsdruck: 6-8 bar, max. 8 bar
  • Maschinenabmessung (LxBxH): 2.650 x 2.200 x 2.100 mm
  • Gewicht: 3.300 kg

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Maschinenoptionen:

Rotierende Reinigungsbürste

Um das Transportband vom groben Schleifstaub zu reinigen, empfehlen wir den Einsatz unserer motorischen Reinigungsbürste. Diese reinigt automatisch am Maschinenauslauf das Transportband.

Stufenlose Drehzahl Discaggregate

Für die optimale Bearbeitung Ihrer Bleche empfiehlt es sich auf die Option „stufenlose Drehzahl Discaggregate“ nicht zu verzichten. Mit dieser Option können Sie jederzeit auf die verschiedenen Gegebenheiten und Materialien reagieren und somit ein optimales Entgrat- und Verrundungsergebnis erzeugen.

Stufenlose Drehzahl Bandschleifaggregat

Mit der stufenlosen Drehzahlregelung des Breitbandaggregats kann man eine geschliffene Oberfläche erzeugen. In einem zweiten Arbeitsgang kann diese dann mit einem Vleisband verfeinert werden.

Absauganlage

Zum Absaugen von gesundheitsschädlichen Schleifstäuben bieten wir Ihnen die passende Absauganlage für Ihre Löwer Maschine. Abgestimmt auf Ihre Anwendung erhalten Sie diese bei uns in Trocken- oder Nassausführung

Magnetbahn

Mittig unter dem Transportband befindet sich optional auf einer Breite von 250 mm ein Dauermagnetspur. Diese ist Ideal geeignet um auch kleinere Bleche bei der Entfernung der Oxidschicht unterstützend zu halten.

Rollenbahn

Gerne bieten wir Ihnen am Ein- und Auslauf der Maschine eine zusätzliche Rollenbahn an um sowohl schnell eine größere Menge Kleinteile sowie auch größere Bleche aufzulegen und in die Maschine zu führen.

Blechdickenmesssystem

motorische Werkstückdickeneinstellung zur optimalen Einstellung der Maschine.

Werkzeug-Schnellwechselsystem

Perfekt geeignet bei Materialmix. Unser Schnellwechselsystem ermöglicht einen einfachen und schnellen Wechsel Ihrer MediumDisc mittels Bajonettverschluss.

Rotierende Reinigungsbürste

Um das Transportband vom groben Schleifstaub zu reinigen, empfehlen wir den Einsatz unserer motorischen Reinigungsbürste. Diese reinigt automatisch am Maschinenauslauf das Transportband.

Stufenlose Drehzahl Discaggregate

Für die optimale Bearbeitung Ihrer Bleche empfiehlt es sich auf die Option „stufenlose Drehzahl Discaggregate“ nicht zu verzichten. Mit dieser Option können Sie jederzeit auf die verschiedenen Gegebenheiten und Materialien reagieren und somit ein optimales Entgrat- und Verrundungsergebnis erzeugen.

Stufenlose Drehzahl Bandschleifaggregat

Mit der stufenlosen Drehzahlregelung des Breitbandaggregats kann man eine geschliffene Oberfläche erzeugen. In einem zweiten Arbeitsgang kann diese dann mit einem Vleisband verfeinert werden.

Absauganlage

Zum Absaugen von gesundheitsschädlichen Schleifstäuben bieten wir Ihnen die passende Absauganlage für Ihre Löwer Maschine. Abgestimmt auf Ihre Anwendung erhalten Sie diese bei uns in Trocken- oder Nassausführung.

Magnetbahn

Mittig unter dem Transportband befindet sich optional auf einer Breite von 250 mm ein Dauermagnetspur. Diese ist Ideal geeignet um auch kleinere Bleche bei der Entfernung der Oxidschicht unterstützend zu halten.

Rollenbahn

Gerne bieten wir Ihnen am Ein- und Auslauf der Maschine eine zusätzliche Rollenbahn an um sowohl schnell eine größere Menge Kleinteile sowie auch größere Bleche aufzulegen und in die Maschine zu führen.

Blechdickenmesssystem

motorische Werkstückdickeneinstellung zur optimalen Einstellung der Maschine

Werkzeug-Schnellwechselsystem

Perfekt geeignet bei Materialmix. Unser Schnellwechselsystem ermöglicht einen einfachen und schnellen Wechsel Ihrer MediumDisc mittels Bajonettverschluss.

Einsetzbare Schleifmittelwerkzeuge:

Softdisc

mit weichem Pad, per Klettbelag bestückt mit harten Vliesscheiben. Zum Entgraten von Alu oder Stahl, aggressiv an den Kanten bei wenig Druck auf den Flächen.

CompactDisc

per Klettbelag bestückt mit Schleifscheiben. Zum Entgraten starker Grate bis 3mm Höhe und Entfernen von Spritzern, insbesondere bei Edelstahl.

Mediumdiscs

mit Bestückung aus Schleifleinen und Vlies. Die erste Wahl zum Verrunden der Kanten für nahezu alle Materialien, erhältlich in unterschiedlichen Körnungen und Härten.

Smart-Flex Disc

sehr offen und flexibel und somit ideal für die Verrundung von 3D-Teilen mit Durchzügen oder auch für folierte und verzinkte Werkstücke.

Oxid-Disc

Dieses Werkzeug haben wir in zwei Ausführungen:

  1. mit auswechselbaren Edelstahldrahtbürsten zum Entfernen der Oxidschicht auf den Seitenkanten.
  2. Disc mit fest installierten Messingbürsten
Schleif- & Vliesbänder

in verschiedenen Körnungen und Ausführungen für ein optimales Bearbeitungsergebnis

Orbital Finish

Zwei Exzenterwerkzeuge mit Klemmverbindung, Exzenterhub 10mm, mit doppelter Kugellagerung und Ausgleichsgewicht, einstellbare Bremsmanschette, Discdurchmesser 250mm mit weicher Abstützung und Klettbelag, für den Einsatz von Faservliesscheiben zur Erzeugung eines ungerichteten Orbitalfinishs

Softdisc

mit weichem Pad, per Klettbelag bestückt mit harten Vliesscheiben. Zum Entgraten von Alu oder Stahl, aggressiv an den Kanten bei wenig Druck auf den Flächen.

CompactDisc

per Klettbelag bestückt mit Schleifscheiben. Zum Entgraten starker Grate bis 3mm Höhe und Entfernen von Spritzern, insbesondere bei Edelstahl.

Mediumdiscs

mit Bestückung aus Schleifleinen und Vlies. Die erste Wahl zum Verrunden der Kanten für nahezu alle Materialien, erhältlich in unterschiedlichen Körnungen und Härten.

Smart-Flex Disc

sehr offen und flexibel und somit ideal für die Verrundung von 3D-Teilen mit Durchzügen oder auch für folierte und verzinkte Werkstücke.

Oxid-Disc

Dieses Werkzeug haben wir in zwei Ausführungen:

  1. mit auswechselbaren Edelstahldrahtbürsten zum Entfernen der Oxidschicht auf den Seitenkanten.
  2. Disc mit fest installierten Messingbürsten
Schleif- & Vliesbänder

In verschiedenen Körnungen und Ausführungen für ein optimales Bearbeitungsergebnis

Orbital Finish

Zwei Exzenterwerkzeuge mit Klemmverbindung, Exzenterhub 10mm, mit doppelter Kugellagerung und Ausgleichsgewicht, einstellbare Bremsmanschette, Discdurchmesser 250mm mit weicher Abstützung und Klettbelag, für den Einsatz von Faservliesscheiben zur Erzeugung eines ungerichteten Orbitalfinishs

Für unsere unterschiedlichen Werkzeugtypen halten wir verschiedene Körnungen und Materialien (z.B. Aluminiumoxid, Zirkon etc.) auf Lager. Je nach Anwendungsfall können wir Ihnen somit jederzeit die richtigen Werkzeuge anbieten um das optimale Ergebnis aus Ihrer Entgratmaschine zu holen.
