esmatec KP, KF & KFS

Stationäre Kantenfräsmaschinen

esmatec KP, KF & KFS

Stationäre Kantenfräsmaschinen

Allgemeine Beschreibung:

Die stationären Kantenfräsmaschinen aus dem Hause Esmatec sind 100% „made in Schwaben“ und stehen für eine sehr hohe Genauigkeit und Präzision. Die drei unterschiedlichen Maschinentypen bieten jeweils ihre individuellen Vorzüge.

Die Baureihe „KP“ zum Beispiel zeichnet sich durch ihre kompakte Bauweise und ihre große mobilität und flexibilität aus. Das geringe Eigengewicht ermöglicht es, die Maschinen schnell an einem neuen Standort zu platzieren. Die hohe Flexibilität ergibt sich aus den verschiedensten Einsatzmöglichkeiten. Die KP lässt sich nicht nur für gerade Kanten nutzen, sondern bearbeitet ebenso zuverlässig schwierigste Konturen.

Die Baureihe „KF“ ermöglicht aufgrund ihrer Stabilität und Robustheit den Einsatz einer zusätzlichen motorischen Vorschubeinheit. Somit lassen sich mühelos auch sehr lange Werkstücke problemlos bearbeiten.

Unser Baureihe „KFS“ ermöglicht aufgrund ihres Schiebeschlittens die Bearbeitung sowohl von großen Werkstücken, als auch die komfortable Bearbeitung von kleinen Werkstücken. Der Schiebeschlitten erhöht sowohl den Materialdurchsatz, als auch die Arbeitssicherheit bei der Bearbeitung von kleinen Bauteilen.

Technische Daten:

KP-800 SP KP-800 SSP KF-500 DS KFS-500 DS KFS-1000 DS
Prismenlänge 280 mm 280 mm 500 mm 500 mm 1.000 mm
Schiebe­schlitten­bewegung 280 mm 500 mm 1.000 mm
Motorleistung 0,8 kW 0,8 kW 2,6 kW 2,6 kW 2,6 kW
Anschluss 230 V 230 V 400 V 400 V 400 V
Stufenlose Drehzahl­regelung 10.000 – 29.000 min-1 10.000 – 29.000 min-1 1.500 – 4.500 min-1 1.500 – 4.500 min-1 1.500 – 4.500 min-1
Digitalanzeige
(0,1 mm)

(0,1 mm)

(0,1 mm)
Fasenhöhe 0,1 – 5,5 mm 0,1 – 5,5 mm 0,1 – 8,0 mm 0,1 – 10,0 mm 0,1 – 10,0 mm
Für Konturen­bearbeitung geeignet
Maschinen­abmessung (LxBxH) 280 x 280 x 340 mm 280 x 340 x 320 mm 830 x 400 x 520 mm 850 x 400 x 600 mm 1.350 x 400 x 600 mm
Gewicht 23 kg 26 kg 82 kg 112 kg 135 kg

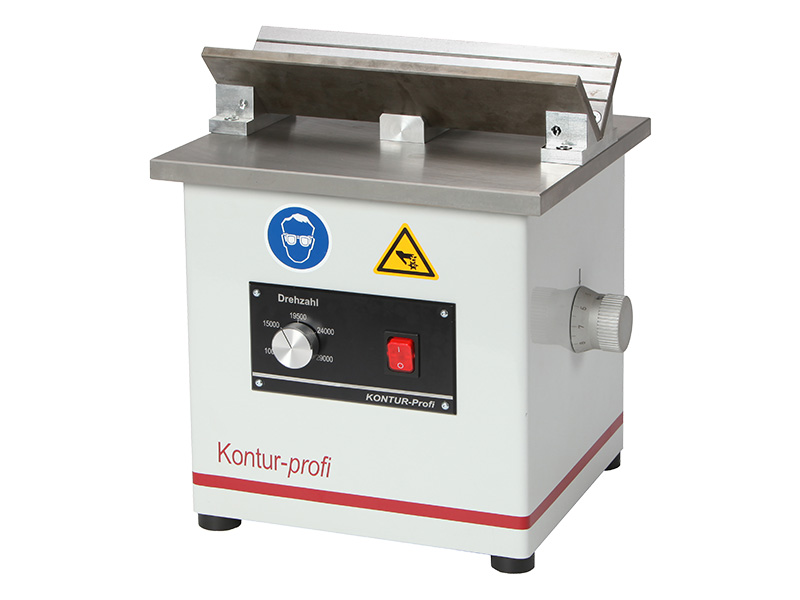

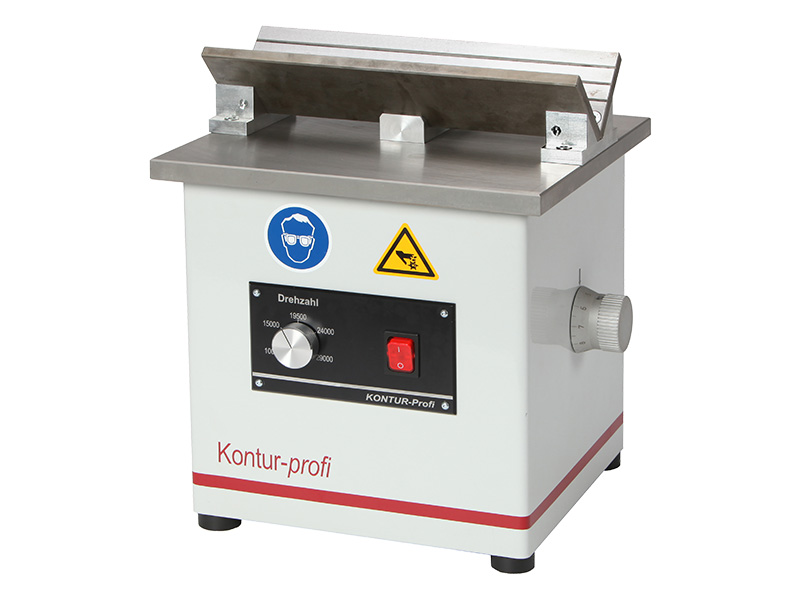

KP-800 SP

  • Prismenlänge: 280 mm
  • Schiebe­schlitten­bewegung: keine
  • Motorleistung: 0,8 kW
  • Anschluss: 230 V
  • Stufenlose Drehzahl­regelung: 10.000 – 29.000 min-1
  • Digitalanzeige: keine
  • Fasenhöhe: 0,1 – 5,5 mm
  • Für Konturen­bearbeitung geeignet: ja
  • Maschinen­abmessung (LxBxH): 280 x 280 x 340 mm
  • Gewicht: 23 kg

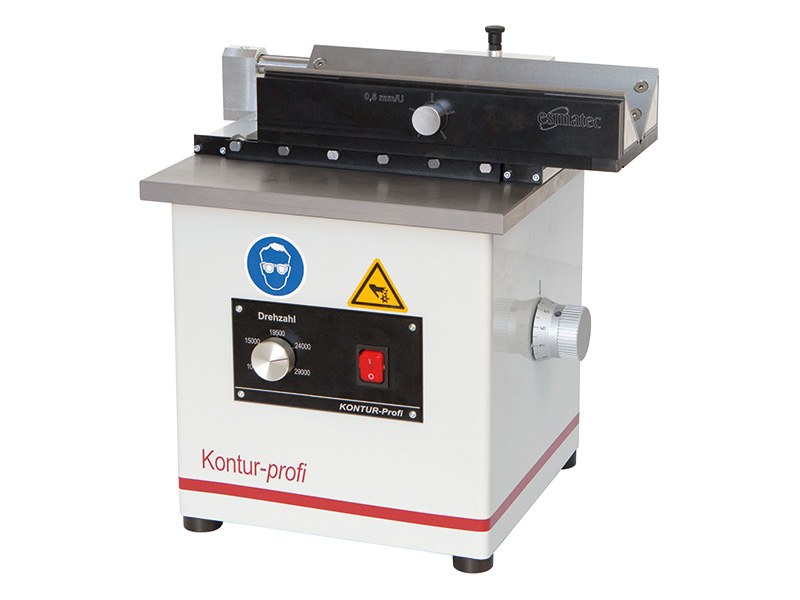

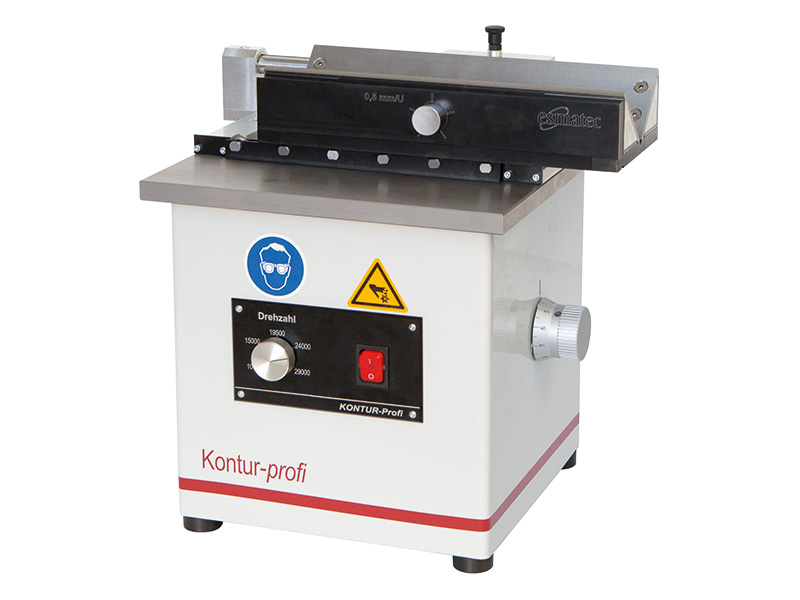

KP-800 SSP

  • Prismenlänge: 280 mm
  • Schiebe­schlitten­bewegung: 280 mm
  • Motorleistung: 0,8 kW
  • Anschluss: 230 V
  • Stufenlose Drehzahl­regelung: 10.000 – 29.000 min-1
  • Digitalanzeige: keine
  • Fasenhöhe: 0,1 – 5,5 mm
  • Für Konturen­bearbeitung geeignet: ja
  • Maschinen­abmessung (LxBxH): 280 x 340 x 320 mm
  • Gewicht: 26 kg

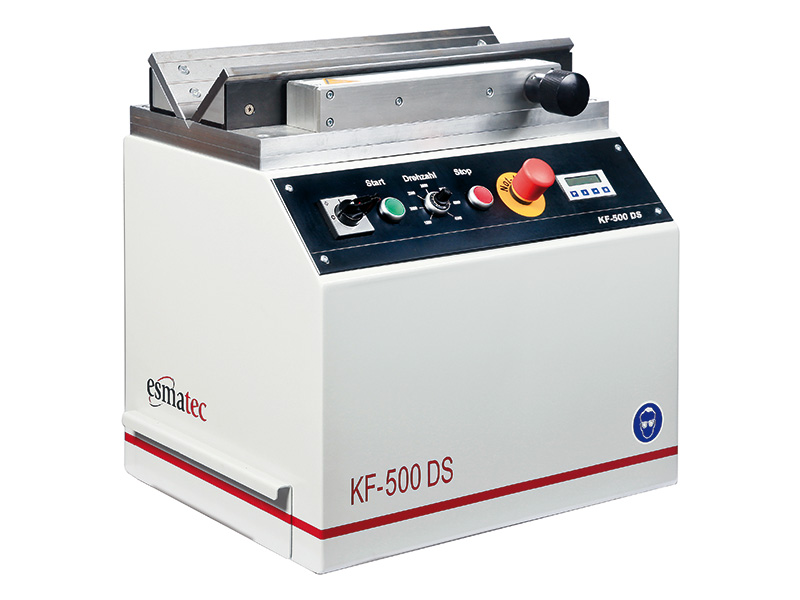

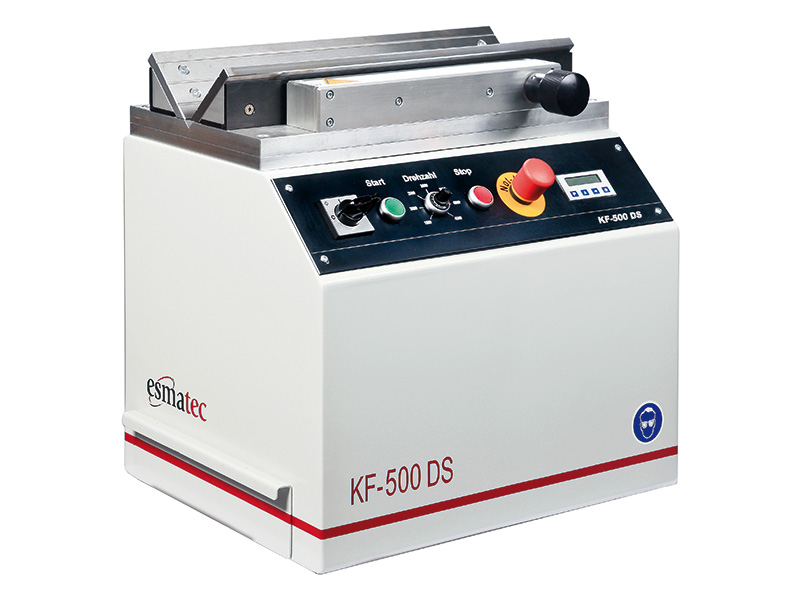

KF-500 DS

  • Prismenlänge: 500 mm
  • Schiebe­schlitten­bewegung: keine
  • Motorleistung: 2,6 kW
  • Anschluss: 400 V
  • Stufenlose Drehzahl­regelung: 1.500 – 4.500 min-1
  • Digitalanzeige: ja (0,1 mm)
  • Fasenhöhe: 0,1 – 8,0 mm
  • Für Konturen­bearbeitung geeignet: nein
  • Maschinen­abmessung (LxBxH): 830 x 400 x 520 mm
  • Gewicht: 82 kg

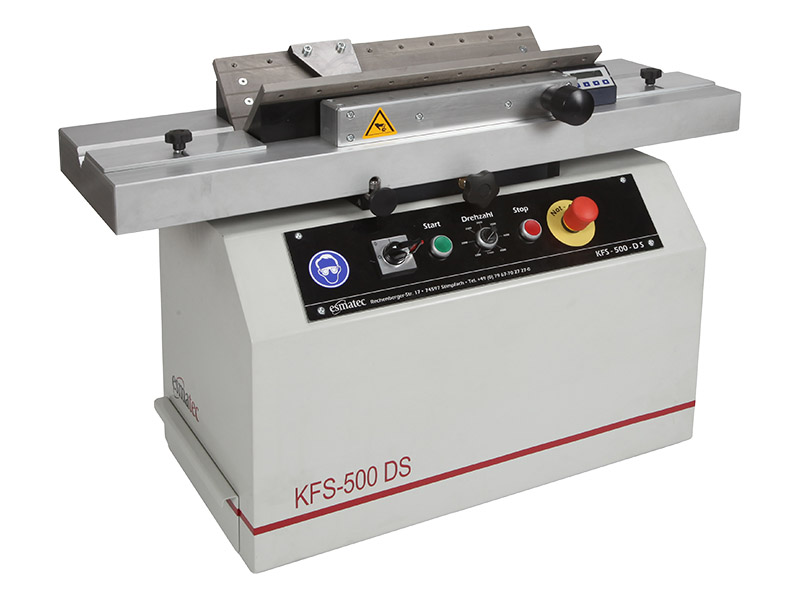

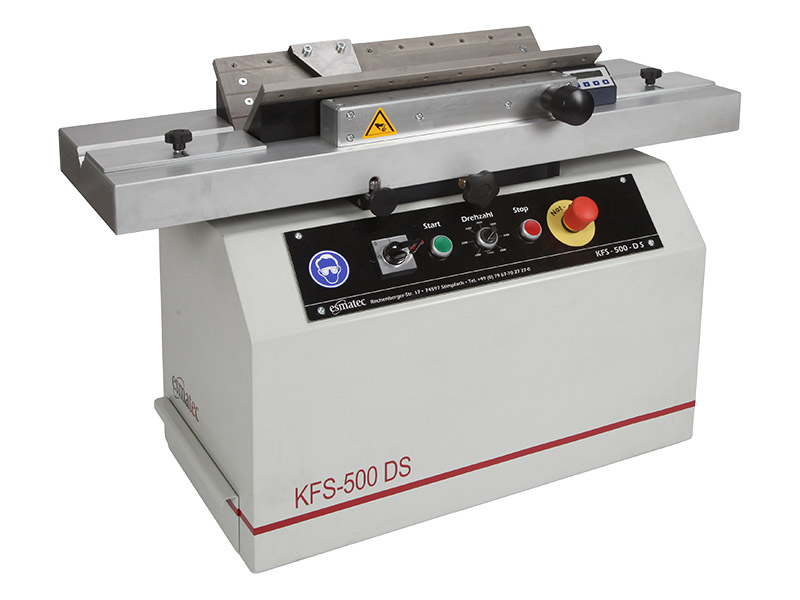

KFS-500 DS

  • Prismenlänge: 500 mm
  • Schiebe­schlitten­bewegung: 500 mm
  • Motorleistung: 2,6 kW
  • Anschluss: 400 V
  • Stufenlose Drehzahl­regelung: 1.500 – 4.500 min-1
  • Digitalanzeige: ja (0,1 mm)
  • Fasenhöhe: 0,1 – 10,0 mm
  • Für Konturen­bearbeitung geeignet: nein
  • Maschinen­abmessung (LxBxH): 850 x 400 x 600 mm
  • Gewicht: 112 kg
KFS-1000 DS

  • Prismenlänge: 1.000 mm
  • Schiebe­schlitten­bewegung: 1.000 mm
  • Motorleistung: 2,6 kW
  • Anschluss: 400 V
  • Stufenlose Drehzahl­regelung: 1.500 – 4.500 min-1
  • Digitalanzeige: ja (0,1 mm)
  • Fasenhöhe: 0,1 – 10,0 mm
  • Für Konturen­bearbeitung geeignet: nein
  • Maschinen­abmessung (LxBxH): 1.350 x 400 x 600 mm
  • Gewicht: 135 kg

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Maschinenoptionen:

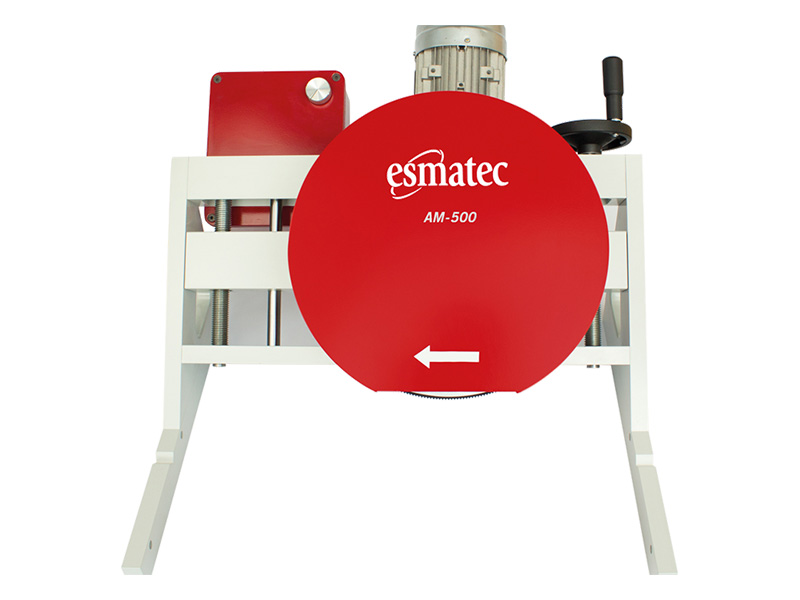

Antriebsmotor AM-500

Motorische Vorschubeinheit, ideal bei der Bearbeitung von langen Flachmaterialien. (nur bei KF-500 DS)

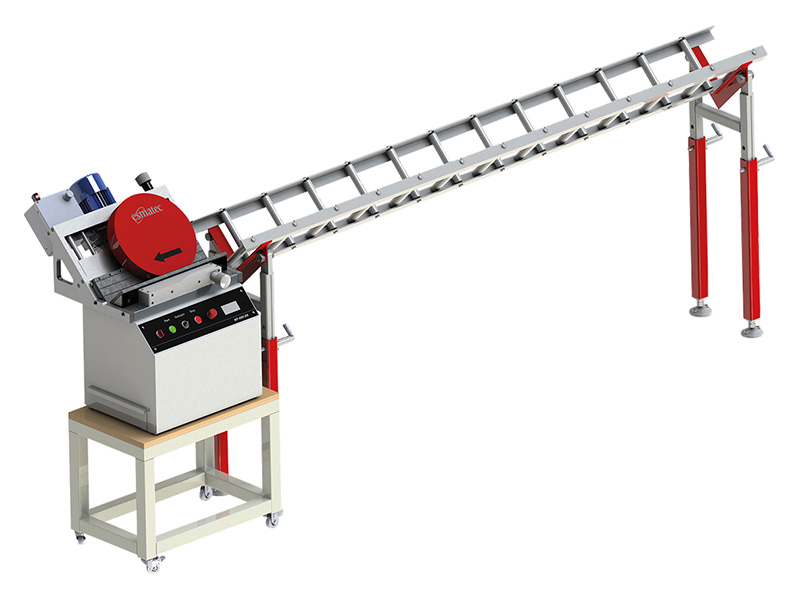

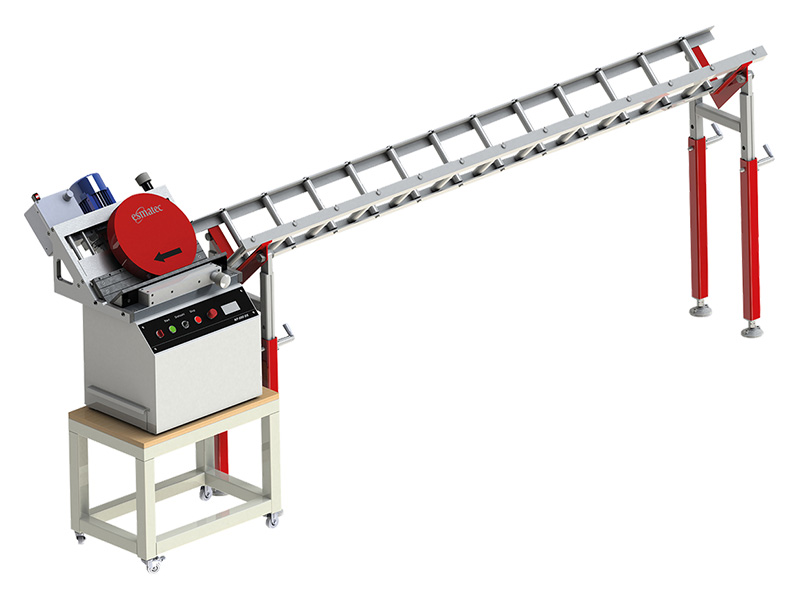

Rollenbahn zu AM-500

Ideal für große Werkstücke die auf der KF-500 DS bearbeitet werden. Voreingestellt auf 45° und Länge 2,5 m. Optional auch Kundenspezifische Lösung möglich.

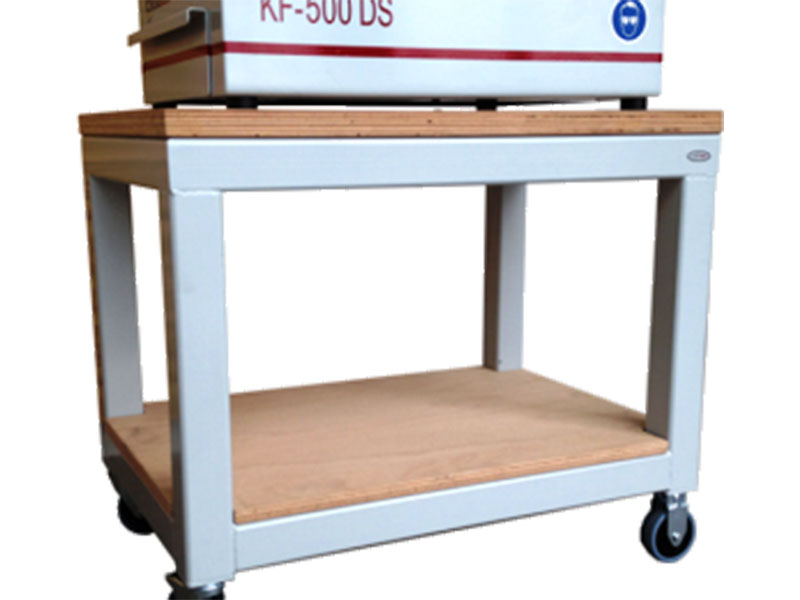

Rollenwagen

Passend für KF-500 DS, KFS-500 DS und KFS-1000 DS

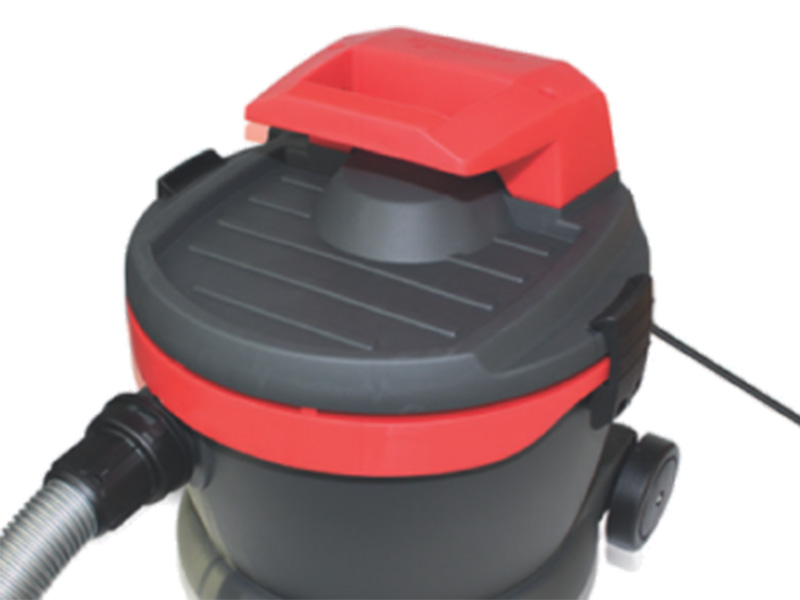

Spänesauger

Zum Absaugen der Späne. Geeignet für alle Maschinentypen. Bei Baureihe KF und KFS zusätzlicher Sauganschluss notwendig.

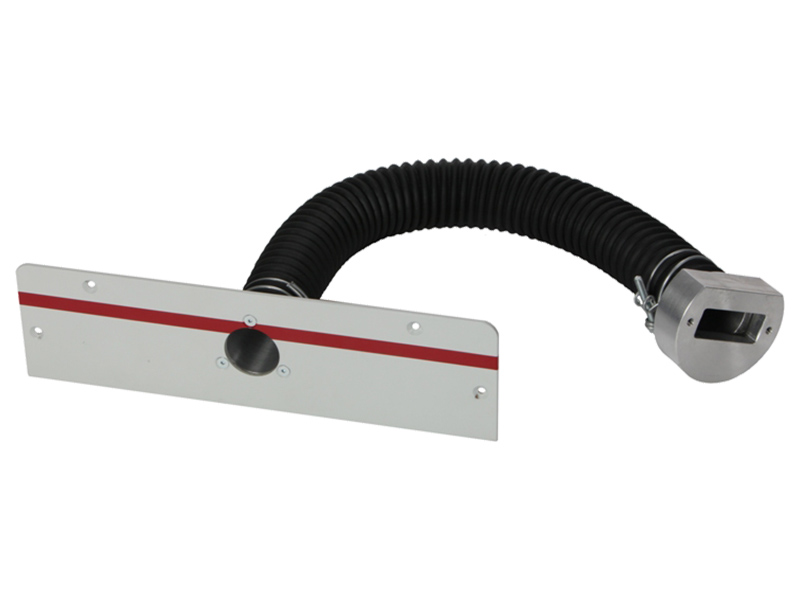

Sauganschluss

Passend für KF-500 DS, KFS-500 DS und KFS-1000 DS

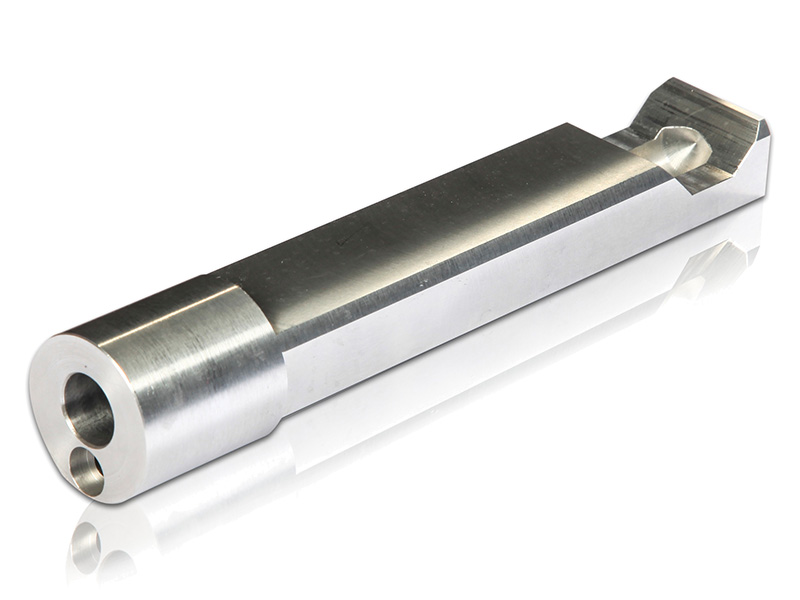

Absaugstutzen

Für den Anschluss des Spänesaugers an der KP-800 bei Einsatz des Prismenaufsatzes. (KP-800 SP)

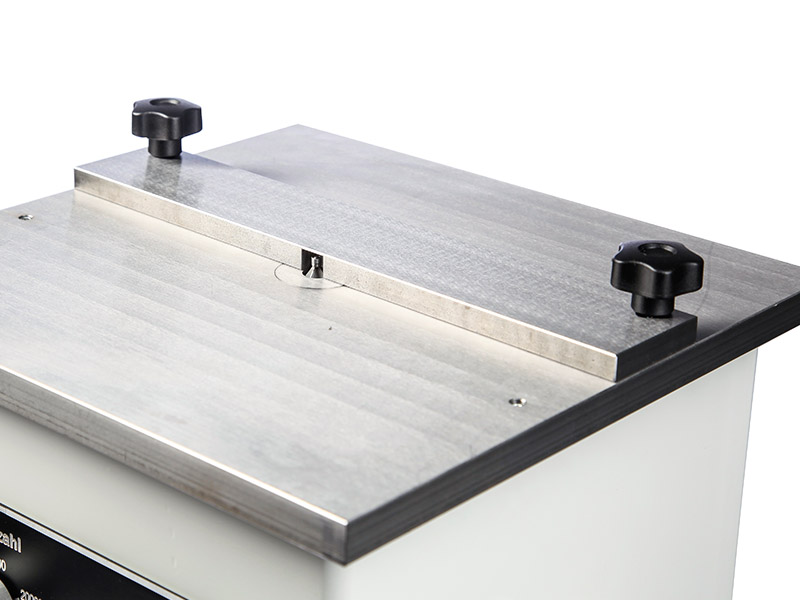

Führungsschiene

Ideale Ergänzung zur Baureihe KP-800. Bei Einsatz von Entgratfräser ohne Führungskugellager bzw. ohne Prismenaufsatz.

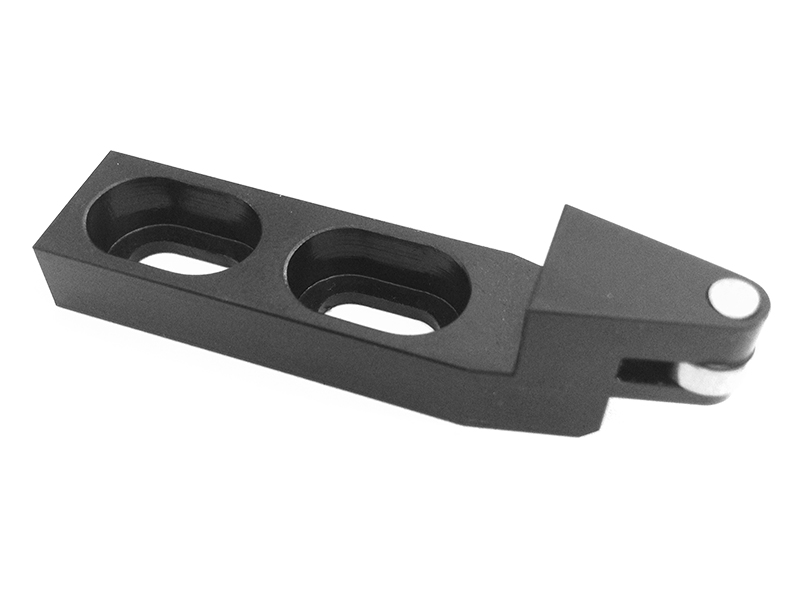

Führungsfinger

Ideal Ergänzung zur Baureihe KP-800. Zur Bearbeitung von Konturen. Lieferbar mit festem und höhenverstellbarem Kugellager.

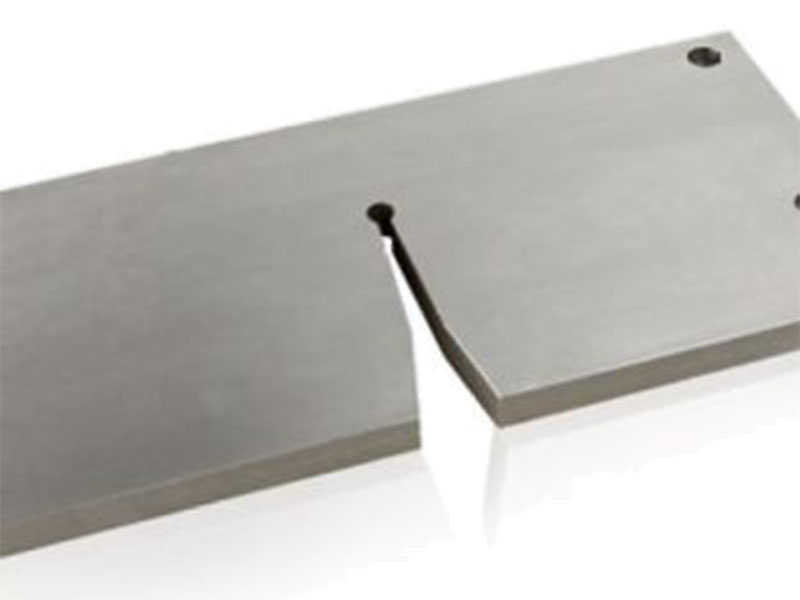

Abstechbutzen­entferner

Speziell geeignet zum Entfernen des Drehrestes. (nur für KP-800)

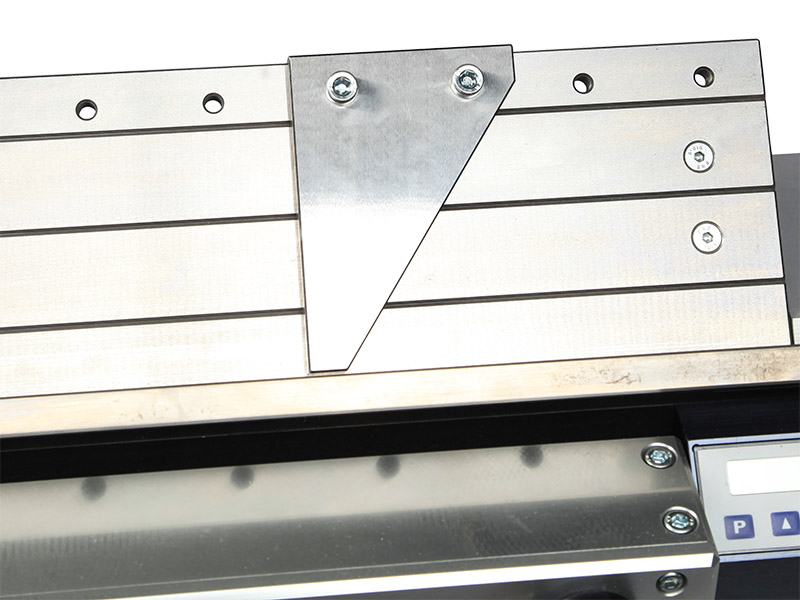

Winkelanschlag

Ideal für die Bearbeitung kleinerer Werkstücke auf der KFS-500 DS und KFS-1000 DS.

Antriebsmotor AM-500

Motorische Vorschubeinheit, ideal bei der Bearbeitung von langen Flachmaterialien. (nur bei KF-500 DS)

Rollenbahn zu AM-500

Ideal für große Werkstücke die auf der KF-500 DS bearbeitet werden. Voreingestellt auf 45° und Länge 2,5 m. Optional auch Kundenspezifische Lösung möglich.

Rollenwagen

Passend für KF-500 DS, KFS-500 DS und KFS-1000 DS

Spänesauger

Zum Absaugen der Späne. Geeignet für alle Maschinentypen. Bei Baureihe KF und KFS zusätzlicher Sauganschluss notwendig.

Sauganschluss

Passend für KF-500 DS, KFS-500 DS und KFS-1000 DS

Absaugstutzen

Für den Anschluss des Spänesaugers an der KP-800 bei Einsatz des Prismenaufsatzes. (KP-800 SP)

Führungsschiene

Ideale Ergänzung zur Baureihe KP-800. Bei Einsatz von Entgratfräser ohne Führungskugellager bzw. ohne Prismenaufsatz.

Führungsfinger

Ideal Ergänzung zur Baureihe KP-800. Zur Bearbeitung von Konturen. Lieferbar mit festem und höhenverstellbarem Kugellager.

Abstechbutzen­entferner

Speziell geeignet zum Entfernen des Drehrestes. (nur für KP-800)

Winkelanschlag

Ideal für die Bearbeitung kleinerer Werkstücke auf der KFS-500 DS und KFS-1000 DS.

Einsetzbare Werkzeuge:

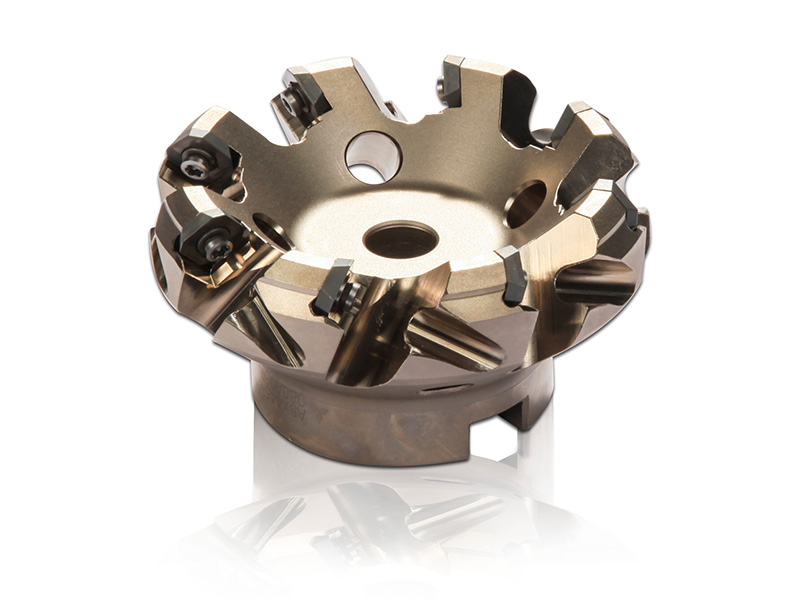

Planfräskopf

Planfräskopf Ø 80mm, 45°, ohne HM-Wendeplatten. (für Baureihe KF)

Hartmetall­wendeplatte

Hartmetallwendeplatte für Stahl- und Edelstahlbearbeitung sowie Aluminiumbearbeitung, weich schneidend, gratarm, passend für Planfräskopf Ø 80mm.

Spannzangen

Präzisionsspannzangen für KP-800.

HM-Entgrater 2-seitig mit Bohrung

Hartmetall Entgratfräser – zweiseitig mit Bohrung, ohne Führungswelle. (für KP-800)

HM-Entgrater 2-seitig mit Bohrung & Führungswelle

Hartmetall Entgratfräser – zweiseitig mit Bohrung und Führungswelle montiert. (für KP-800)

HM-Entgrater 2-seitig ohne Bohrung

Hartmetall Entgratfräser – zweiseitig ohne Bohrung. (für KP-800)

HM-Entgrater 1-seitig mit Bohrung

Hartmetall Radiusfräser 2-seitig mit Bohrung. (für KP-800)

HM-Radiusfräser 2-seitig mit Bohrung

Hartmetall Entgratfräser – zweiseitig mit Bohrung und Führungswelle montiert. (für KP-800)

HM-Radiusfräser 2-seitig mit Bohrung und Führungswelle

Hartmetall Radiusfräser – zweiseitig mit Bohrung und Führungswelle. (für KP-800)

HM-Radiusfräser 1-seitig mit Bohrung

Hartmetall Radiusfräser – einseitig mit Bohrung, ohne Führungswelle. (für KP-800)

HM-Radiusfräser 1-seitig mit Bohrung und Führungswelle

Hartmetall Radiusfräser einseitig mit Bohrung und Führungswelle. (für KP-800)

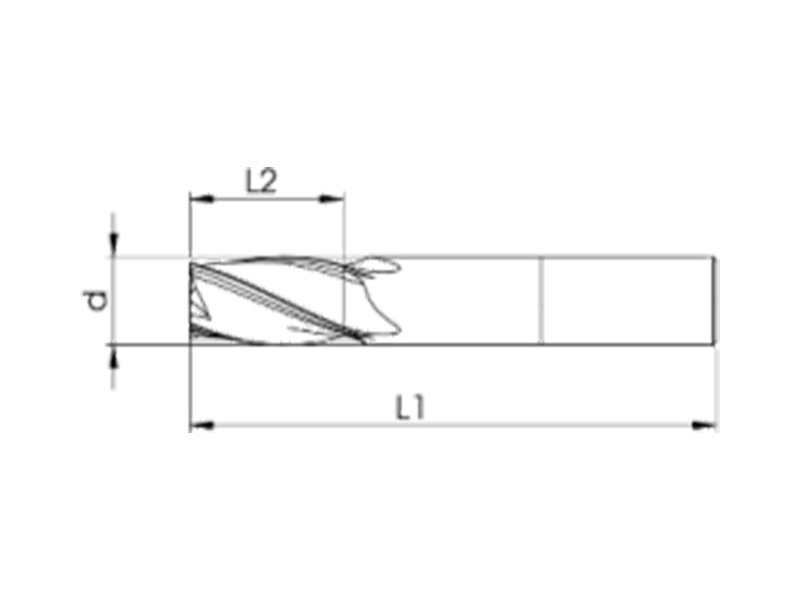

VHM-Schaftfräser

Vollhartmetall-Schaftfräser (für KP-800)

Planfräskopf

Planfräskopf Ø 80mm, 45°, ohne HM-Wendeplatten. (für Baureihe KF)

Hartmetall­wendeplatte

Hartmetallwendeplatte für Stahl- und Edelstahlbearbeitung sowie Aluminiumbearbeitung, weich schneidend, gratarm, passend für Planfräskopf Ø 80mm.

Spannzangen

Präzisionsspannzangen für KP-800.

HM-Entgrater 2-seitig mit Bohrung

Hartmetall Entgratfräser – zweiseitig mit Bohrung, ohne Führungswelle. (für KP-800)

HM-Entgrater 2-seitig mit Bohrung & Führungswelle

Hartmetall Entgratfräser – zweiseitig mit Bohrung und Führungswelle montiert. (für KP-800)

HM-Entgrater 2-seitig ohne Bohrung

Hartmetall Entgratfräser – zweiseitig ohne Bohrung. (für KP-800)

HM-Entgrater 1-seitig mit Bohrung

Hartmetall Radiusfräser 2-seitig mit Bohrung. (für KP-800)

HM-Radiusfräser 2-seitig mit Bohrung

Hartmetall Entgratfräser – zweiseitig mit Bohrung und Führungswelle montiert. (für KP-800)

HM-Radiusfräser 2-seitig mit Bohrung und Führungswelle

Hartmetall Radiusfräser – zweiseitig mit Bohrung und Führungswelle. (für KP-800)

HM-Radiusfräser 1-seitig mit Bohrung

Hartmetall Radiusfräser – einseitig mit Bohrung, ohne Führungswelle. (für KP-800)

HM-Radiusfräser 1-seitig mit Bohrung und Führungswelle

Hartmetall Radiusfräser einseitig mit Bohrung und Führungswelle. (für KP-800)

VHM-Schaftfräser

Vollhartmetall-Schaftfräser. (für KP-800)
