esmatec KP-BaureiheStationäre Kanten- und Konturfräsmaschinen

esmatec KP-Baureihe

Stationäre Kanten- und Konturfräsmaschinen

Allgemeine Beschreibung:

Die stationären Kanten- und Konturfräsmaschinenfräsmaschinen aus dem Hause Esmatec sind 100% „made in Schwaben“ und stehen für eine sehr hohe Genauigkeit und Präzision. Die 3 unterschiedlichen Maschinentypen bieten jeweils ihre individuellen Vorzüge.
Die Baureihe „KP-530/800“ zum Beispiel zeichnet sich durch ihre kompakte Bauweise und ihre große Mobilität und Flexibilität aus. Das geringe Eigengewicht ermöglicht es, die Maschinen schnell an einem neuen Standort zu platzieren. Die hohe Flexibilität ergibt sich aus den verschiedensten Einsatzmöglichkeiten. Die KP lässt sich nicht nur für gerade Kanten nutzen, sondern bearbeitet ebenso zuverlässig schwierigste Konturen.
Die Baureihe „KP-18 Pro“ bietet einen stärkeren Motor und somit die Möglichkeit eine höhere Faenhöhe zu erreichen.
Unsere Baureihe „KP-1500 DS“ ist der Kraftprotz unter unseren Kanten- und Konturfräsmaschinen. Mit seinen 2,6 kW und einer maximalen Fasenhöhe von 6,0 mm lassen sich großen Fasen auch an schwierigen Konturen erzeugen.

Technische Daten:

KP-530 KP-800 S KP-18 pro KP-1500 DS
Fasenhöhe 0,1 – 4,0 mm 0,1 – 4,0 mm 0,1 – 8,0 mm 0,1 – 6,0 mm
Radius bis 3,0 mm bis 3,0 mm bis 4,0 mm
Motorleistung 0,53 kW 0,8 kW 1,8 kW 2,6 kW
Anschluss 230 V 230 V 230 V 400 V
Stufenlose Drehzahl­regelung 29.000 min-1 10.000 – 29.000 min-1 3.000 – 24.000 min-1 5.000 – 8.500 min-1
Digitalanzeige
Winkelverstellung
Prismenaufsatz 280 mm (Optional)
Schiebeschlittenaufsatz 280 mm (Optional)
Absauganschluss (Optional)
(in Verbindung mit Prismenaufsatz)

(in Verbindung mit Prismenaufsatz)
Maschinen­abmessung (LxBxH) 280 x 280 x 280 mm 280 x 280 x 280 mm 450 x 350 x 400 mm 505 x 415 x 470 mm
Gewicht 19 kg 19 kg 70 kg

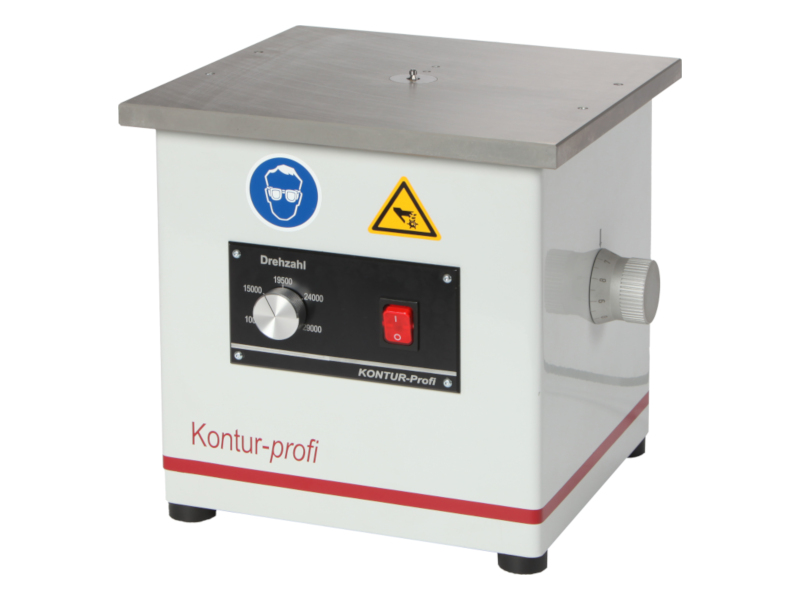

KP-530

  • Fasenhöhe: 0,1 −4,0 mm
  • Radius: bis 3,0 mm
  • Motorleistung: 0,53 kW
  • Anschluss: 230 V
  • Drehzahl­: 29.000 min-1
  • Digitalanzeige: keine
  • Winkelverstellung: ja
  • Prismenaufsatz 280 mm (Optional): ja
  • Schiebeschlittenaufsatz 280 mm (Optional): ja
  • Absauganschluss (Optional): ja (in Verbindung mit Prismenaufsatz)
  • Maschinen­abmessung (LxBxH): 280 x 280 x 280 mm
  • Gewicht: 19 kg

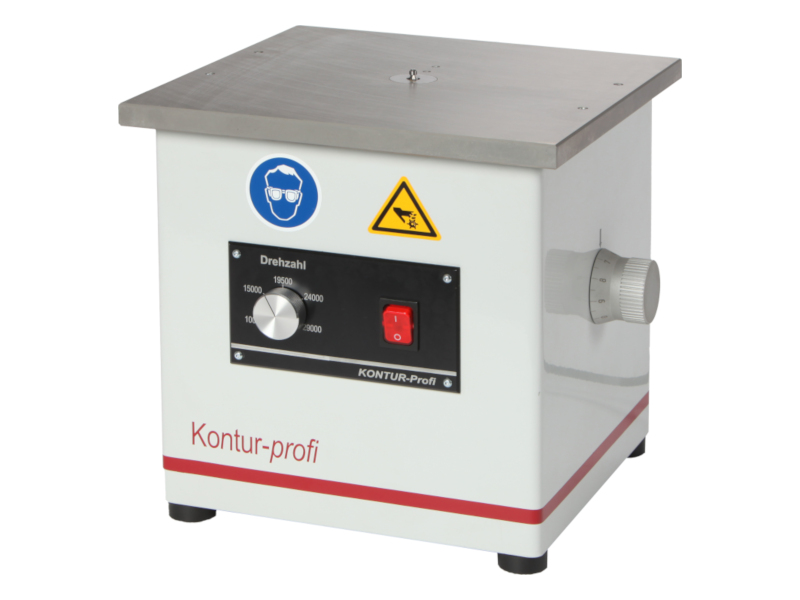

KP-800 S

  • Fasenhöhe: 0,1 −4,0 mm
  • Radius: bis 3,0 mm
  • Motorleistung: 0,8 kW
  • Anschluss: 230 V
  • Drehzahl­: 10.000 bis 29.000 min-1
  • Digitalanzeige: keine
  • Winkelverstellung: ja
  • Prismenaufsatz 280 mm (Optional): ja
  • Schiebeschlittenaufsatz 280 mm (Optional): ja
  • Absauganschluss (Optional): ja (in Verbindung mit Prismenaufsatz)
  • Maschinen­abmessung (LxBxH): 280 x 280 x 280 mm
  • Gewicht: 19 kg
KP-18 pro

  • Fasenhöhe: 0,1 −8,0 mm
  • Radius: nicht möglich
  • Motorleistung: 1,8 kW
  • Anschluss: 230 V
  • Drehzahl­: 3.000 bis 24.000 min-1
  • Digitalanzeige: Ja
  • Winkelverstellung: nein
  • Prismenaufsatz 280 mm (Optional): nein
  • Schiebeschlittenaufsatz 280 mm (Optional): nein
  • Absauganschluss (Optional): ja
  • Maschinen­abmessung (LxBxH): 450 x 350 x 400 mm
  • Gewicht:

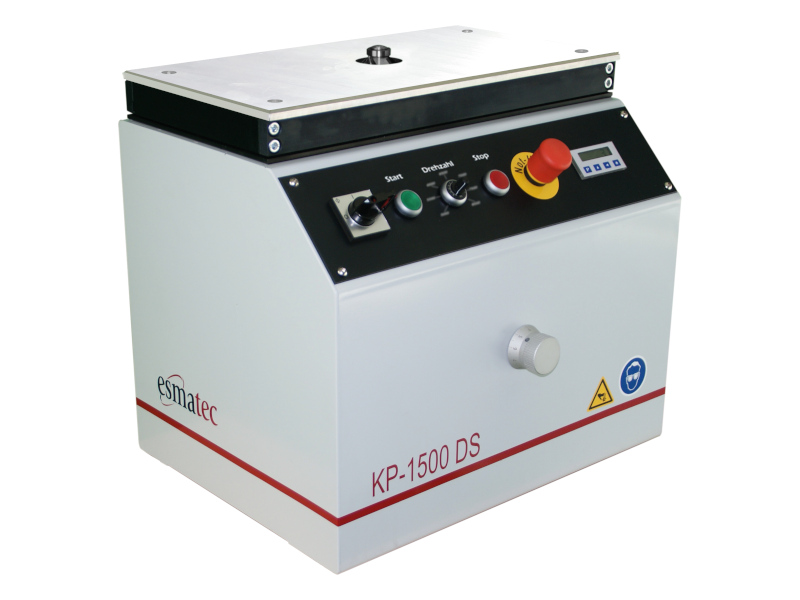

KP-1500 DS

  • Fasenhöhe: 0,1 −6,0 mm
  • Radius: bis 4,0 mm
  • Motorleistung: 2,6 kW
  • Anschluss: 400 V
  • Drehzahl­: 5.000 bis 8.500 min-1
  • Digitalanzeige: Ja
  • Winkelverstellung: Ja
  • Prismenaufsatz 280 mm (Optional): nein
  • Schiebeschlittenaufsatz 280 mm (Optional): nein
  • Absauganschluss (Optional): ja
  • Maschinen­abmessung (LxBxH): 505 x 415 x 470 mm
  • Gewicht: 70 kg

Können wir Ihnen behilflich sein?

Rufen Sie uns doch einfach an, wir freuen uns wenn wir Ihnen weiterhelfen können.

+49 (0) 7121 161945

Oder schreiben Sie uns:

Maschinenoptionen:

Rollenwagen

Passend für KP-1500 DS

Spänesauger

Zum Absaugen der Späne. Geeignet für alle Maschinentypen. Bei Baureihe KP-1500 DS zusätzlicher Sauganschluss notwendig, bei KP-530 und KP-800 zusätzlich Absaugstutzen

Sauganschluss

Passend für KF-500 DS, KFS-500 DS und KFS-1000 DS

Absaugstutzen

Für den Anschluss des Spänesaugers an der KP-800 bei Einsatz des Prismenaufsatzes. (KP-800 SP)

Führungsschiene

Ideale Ergänzung zur Baureihe KP-800. Bei Einsatz von Entgratfräser ohne Führungskugellager bzw. ohne Prismenaufsatz.

Führungsfinger

Ideal Ergänzung zur Baureihe KP-800. Zur Bearbeitung von Konturen. Lieferbar mit festem und höhenverstellbarem Kugellager.

Abstechbutzen­entferner

Speziell geeignet zum Entfernen des Drehrestes. (nur für KP-800)

Rollenwagen

Passend für KP-1500 DS

Spänesauger

Zum Absaugen der Späne. Geeignet für alle Maschinentypen. Bei Baureihe KP-1500 DS zusätzlicher Sauganschluss notwendig, bei KP-530 und KP-800 zusätzlich Absaugstutzen

Sauganschluss

Passend für KF-500 DS, KFS-500 DS und KFS-1000 DS

Absaugstutzen

Für den Anschluss des Spänesaugers an der KP-800 bei Einsatz des Prismenaufsatzes. (KP-800 SP)

Führungsschiene

Ideale Ergänzung zur Baureihe KP-800. Bei Einsatz von Entgratfräser ohne Führungskugellager bzw. ohne Prismenaufsatz.

Führungsfinger

Ideal Ergänzung zur Baureihe KP-800. Zur Bearbeitung von Konturen. Lieferbar mit festem und höhenverstellbarem Kugellager.

Abstechbutzen­entferner

Speziell geeignet zum Entfernen des Drehrestes. (nur für KP-800)

Einsetzbare Werkzeuge:

Fräskopf

mit Führungslager Ø 48 mm, ohne HM-Wendeplatten (für Baureihe KP-1500 DS)

Hartmetall­wendeplatte

Hartmetallwendeplatte für Stahl- und Edelstahlbearbeitung sowie Aluminiumbearbeitung, weich schneidend, gratarm, passend für Planfräskopf Ø 48mm.

Spannzangen

Präzisionsspannzangen für KP-530 und KP-800.

HM-Entgrater 2-seitig mit Bohrung

Hartmetall Entgratfräser – zweiseitig mit Bohrung, ohne Führungswelle. (für KP-800)

HM-Entgrater 2-seitig mit Bohrung & Führungswelle

Hartmetall Entgratfräser – zweiseitig mit Bohrung und Führungswelle montiert. (für KP-800)

HM-Entgrater 2-seitig ohne Bohrung

Hartmetall Entgratfräser – zweiseitig ohne Bohrung. (für KP-800)

HM-Entgrater 1-seitig mit Bohrung

Hartmetall Radiusfräser 2-seitig mit Bohrung. (für KP-800)

HM-Radiusfräser 2-seitig mit Bohrung

Hartmetall Entgratfräser – zweiseitig mit Bohrung und Führungswelle montiert. (für KP-800)

HM-Radiusfräser 2-seitig mit Bohrung und Führungswelle

Hartmetall Radiusfräser – zweiseitig mit Bohrung und Führungswelle. (für KP-800)

HM-Radiusfräser 1-seitig mit Bohrung

Hartmetall Radiusfräser – einseitig mit Bohrung, ohne Führungswelle. (für KP-800)

HM-Radiusfräser 1-seitig mit Bohrung und Führungswelle

Hartmetall Radiusfräser einseitig mit Bohrung und Führungswelle. (für KP-800)

VHM-Schaftfräser

Vollhartmetall-Schaftfräser (für KP-800)

Planfräskopf

<

Planfräskopf Ø 80mm, 45°, ohne HM-Wendeplatten. (für Baureihe KF)

Hartmetall­wendeplatte

Hartmetallwendeplatte für Stahl- und Edelstahlbearbeitung sowie Aluminiumbearbeitung, weich schneidend, gratarm, passend für Planfräskopf Ø 80mm.

Spannzangen

Präzisionsspannzangen für KP-800.

HM-Entgrater 2-seitig mit Bohrung

Hartmetall Entgratfräser – zweiseitig mit Bohrung, ohne Führungswelle. (für KP-800)

HM-Entgrater 2-seitig mit Bohrung & Führungswelle

Hartmetall Entgratfräser – zweiseitig mit Bohrung und Führungswelle montiert. (für KP-800)

HM-Entgrater 2-seitig ohne Bohrung

Hartmetall Entgratfräser – zweiseitig ohne Bohrung. (für KP-800)

HM-Entgrater 1-seitig mit Bohrung

Hartmetall Radiusfräser 2-seitig mit Bohrung. (für KP-800)

HM-Radiusfräser 2-seitig mit Bohrung

Hartmetall Entgratfräser – zweiseitig mit Bohrung und Führungswelle montiert. (für KP-800)

HM-Radiusfräser 2-seitig mit Bohrung und Führungswelle

Hartmetall Radiusfräser – zweiseitig mit Bohrung und Führungswelle. (für KP-800)

HM-Radiusfräser 1-seitig mit Bohrung

Hartmetall Radiusfräser – einseitig mit Bohrung, ohne Führungswelle. (für KP-800)

HM-Radiusfräser 1-seitig mit Bohrung und Führungswelle

Hartmetall Radiusfräser einseitig mit Bohrung und Führungswelle. (für KP-800)

VHM-Schaftfräser

Vollhartmetall-Schaftfräser. (für KP-800)
